LTC5564 是一款精准的 RF 功率检波器，适合于频率范围为 600MHz 至 15GHz 的应用。LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。

一个温度补偿型肖特基二极管峰值检波器、增益可选的运算放大器和快速比较器被整合在一个小外形的 16 引脚 3mm x 3mm QFN 封装之中。

由一个比较器和放大器对 RF 输入信号进行峰值检波并随后进行检测。比较器对超过 VREF 的输入电平提供了一个 9ns 的响应时间，并具有一种锁存器启用 / 停用功能。增益可选的运算放大器为模拟输出提供了一个 350V/μs 的转换速率和 75MHz 的解调带宽。

VOUTADJ 和 VREF 引脚分别提供了 VOUT 失调和 VCOMP 开关点电压的调节功能。

• RF 信号存在检测器，用于：802.11a、802.11b、802.11g、802.15、光数据链路、无线数据调制解调器、无线和电缆基础设施
• 5.8GHz ISM 频段射频
• MMDS 微波链路
• PA 电源包络跟踪控制
• 快速报警
• RF 功率监视器
• 包络检波器
• 超宽带射频
• 雷达探测器

• 温度补偿型肖特基 RF 峰值检波器
• 宽输入频率范围：600MHz 至 15GHz
• 宽输入功率范围：-24dBm 至 16dBm
• 7ns 典型响应时间
• 75MHz 解调带宽
• 可编程增益设定值用于改善灵敏度
• 可调的放大器输出失调电压
• 具锁存器启用功能的高速比较器：9ns 典型响应时间
• 16 引脚 3mm x 3mm QFN 封装
• 温度范围：-40ºC 至 -125ºC

LTC5564HUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：，AD官网报价：4.88（100-499个）；4.01（1000+个）

LTC5564HUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：，AD官网报价：4.88（100-499个）；4.01（1000+个）

LTC5564IUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：4.14（100-499个）；3.39（1000+个）

LTC5564IUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.14（100-499个）；3.39（1000+个）

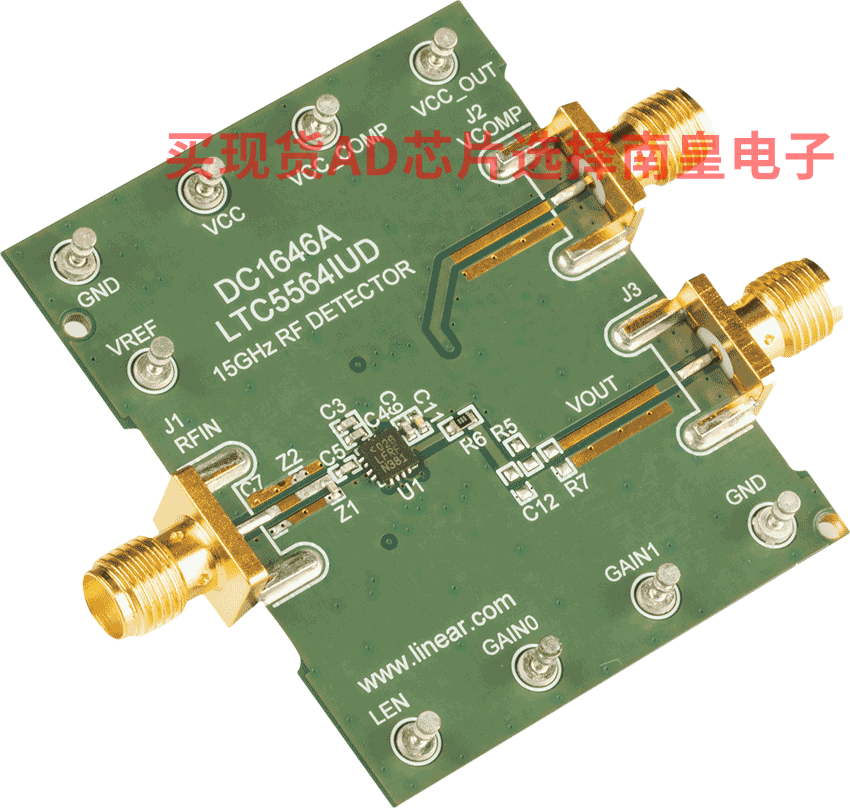

DC1646A：LTC5564 | Ultrafast 7ns Response Time 15GHz RF Power Detector W/ Comparator Demo Circuit optimized for 5.2GHz to 6.2GHz

DC1646A: Demo Board forn LTC5564 UltraFast 7ns Response Time 15GHz RF Power Detector with Comparator.
