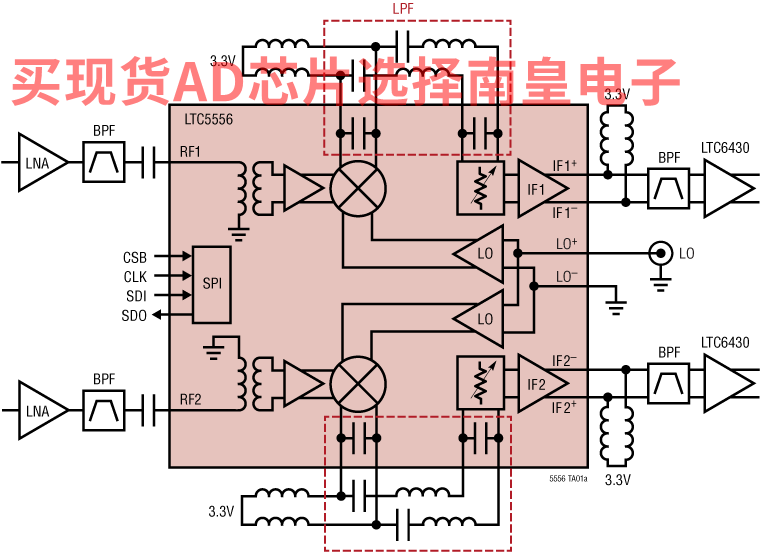

LTC5556 双路可编程增益下变频混频器适合需要精密增益设置的分集和 MIMO 接收器。每个通道都包含一个有源混频器和一个数字 IF VGA，其增益控制范围为 15.5dB。可以通过 SPI 以 0.5dB 的步进对每个通道的 IF 增益范围进行编程。

每个通道的使能引脚允许快速开启和关闭。还提供了更低功耗模式。

此器件具有与 LTC5566 相同的功能，但混频器针对更高的 3GHz 至 7GHz RF 频率范围进行了优化，IF 针对高达 900MHz 的使用频率进行了优化。可以在低至 1.5GHz 或高达 8GHz（性能会降低）的频率下使用混频器。

双路可编程增益下变频混频器 产品型号 最佳 RF 范围 IF 范围 LTC5556 3GHz 至 7GHz 1MHz 至 900MHz LTC5566 300MHz 至 4.5GHz 1MHz 至 500MHz

应用

• 4G 和 5G MIMO 接收器
• 5.1GHz 至 5.9GHz LTE-U
• 分布式天线系统 (DAS)
• 网络测试/监控设备
• 固定卫星服务

• 9dB 电源转换增益
• 32dBm 输出 IP3

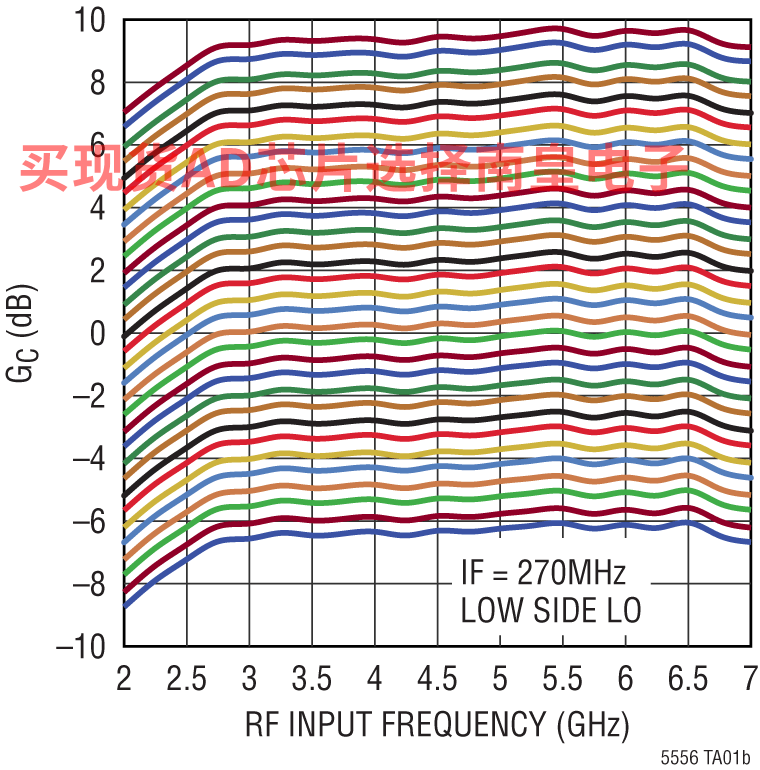

• 步进为 0.5dB 的 15.5dB 范围 IF DVGA
• 高达 900MHz 的 IF 频率范围
• 更低功耗模式
• 3.3V 单电源
• 简单 SPI，实现快速开发
• –40°C 至 105°C 运行 (TC)
• 极小的解决方案尺寸
• 32 引脚 (5mm × 5mm) QFN 封装

LTC5556IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 105C，AD官网报价：15.16（100-499个）；12.56（1000+个）

LTC5556IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：15.16（100-499个）；12.56（1000+个）

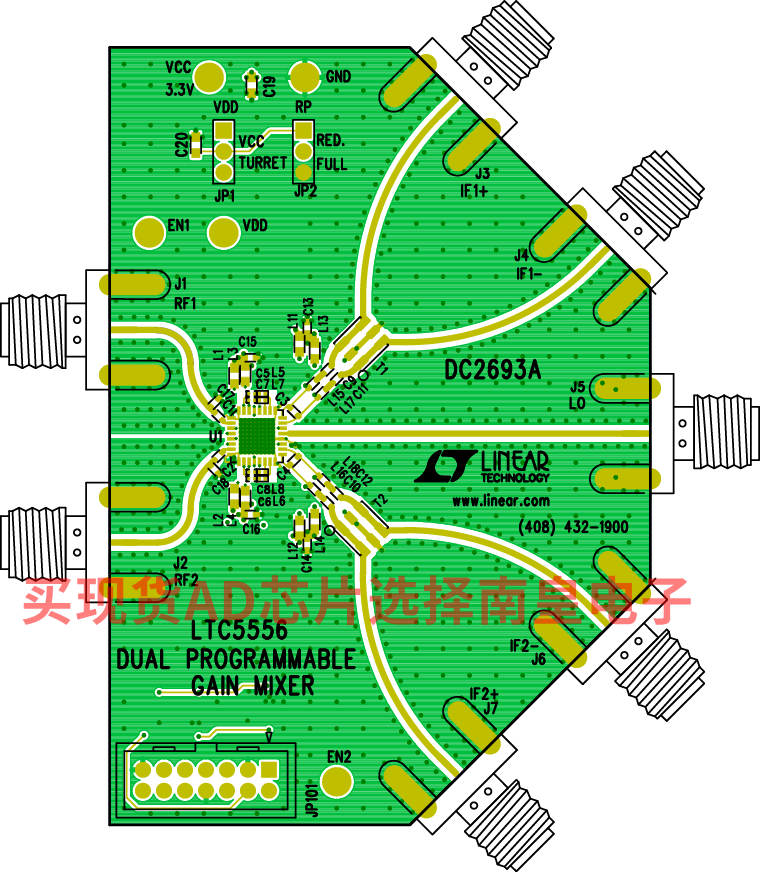

DC2693A：LTC5556 1.5GHz 至 7GHz 双通道可编程增益下变频混频器

演示电路 2693A 针对评估 LTC5556 双通道可编程增益下变频混频器进行了优化。每个通道集成了有源混频器和具有 15.5dB 增益控制范围的数字 IF VGA。各通道的 IF 增益可通过 SPI（以 0.5dB 步长）独立编程。其单端 RF 端口具有 1.5GHz 至 7GHz 范围。在 500MHz 至 8GHz 范围内，LO 端口内部匹配至 50Ω，具有 9dB 回波损耗。差分 IF 端口的可用范围为 1MHz 至 1000MHz。通过 SPI 或 RP 引脚可实现低功耗模式，从而将总功耗降低 25%。
