LTC5555 可编程增益下变频混频器非常适合需要精密增益设置的接收器。该 IC 包含一个有源混频器和一个数字 IF VGA，其增益控制范围为 15.5dB。可通过 SPI 或并行接口以 0.5dB 的步进对 IF 增益进行编程。

一个使能引脚可实现快速接通和关断。另外，还提供了一种减低功率模式。

集成化 RF 变压器提供了一个单端 50Ω 输入。差分 LO 输入专为单端或差分驱动而设计。差分 IF 输出简化了至差分 IF 滤波器和放大器的接口。混频器虽专门针对 3GHz 至 7GHz RF 频率范围而优化，但是可在低至 1.5GHz 的频率下使用 (性能有所降低)。

应用

• 3.6GHz、4.8GHz 和 5.8GHz 频段无线基础设施接收器
• 无线直放站
• 军用雷达和通信接收器
• 测试与测量设备
• 软件定义无线电

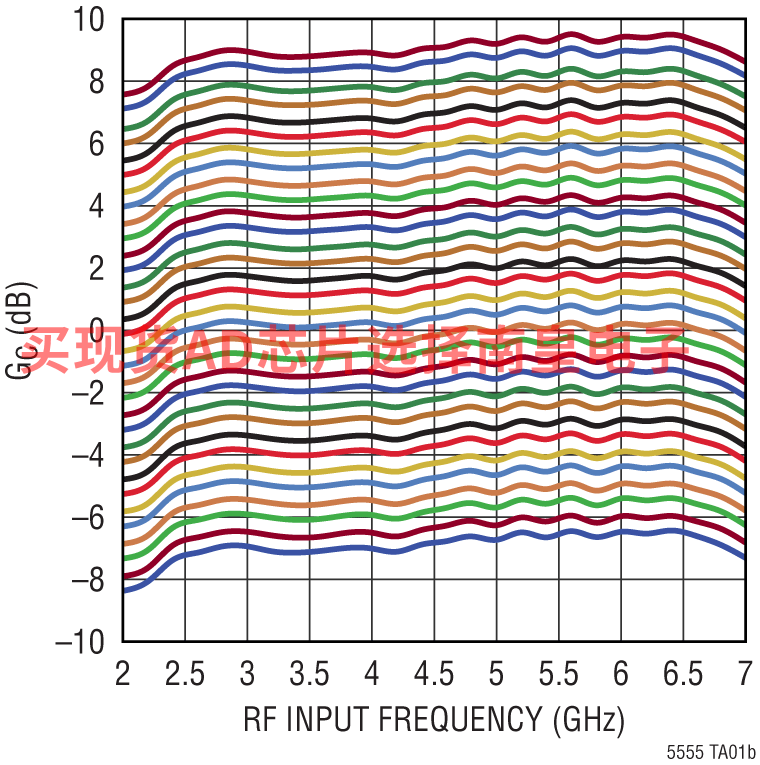

• 优化的增益平坦度 2.5GHz 至 7GHz
• 31dBm 输出 IP3
• 9dB 电源转换增益
• 15.5dB 可调增益范围
• SPI 或并行增益控制，步进 0.5dB

• 极小的解决方案尺寸
• 3.3V 单电源
• 低功耗和关断模式

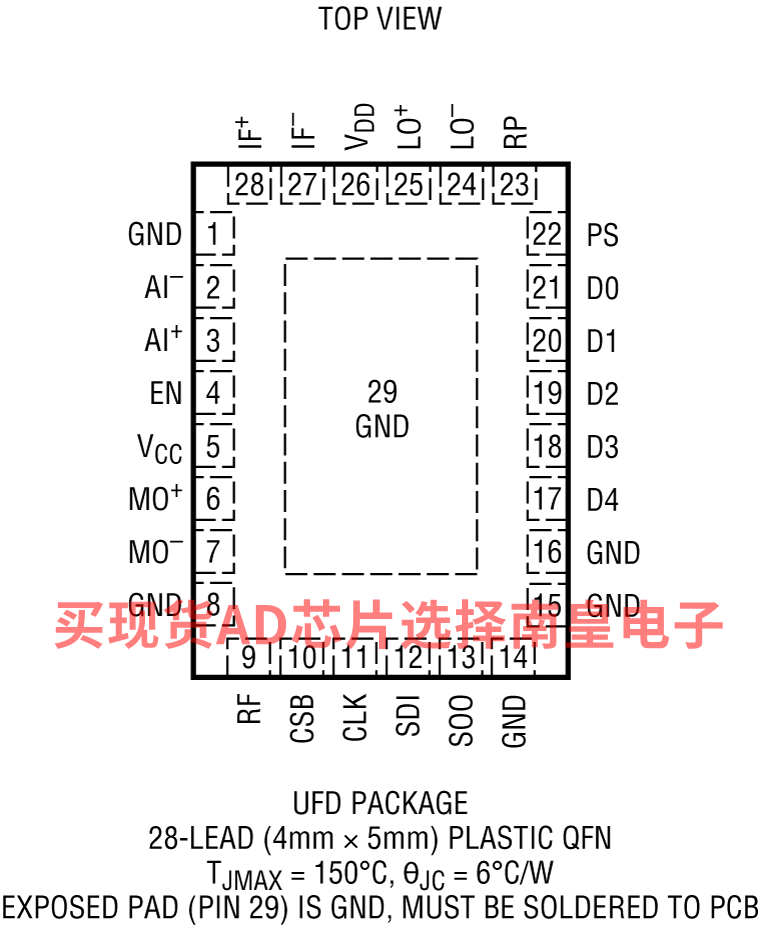

• 28 引脚 (4mm × 5mm) QFN 封装

LTC5555IUFD#PBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 105C，AD官网报价：11.1（100-499个）；9.20（1000+个）

LTC5555IUFD#TRPBF，封装：28-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：11.1（100-499个）；9.20（1000+个）

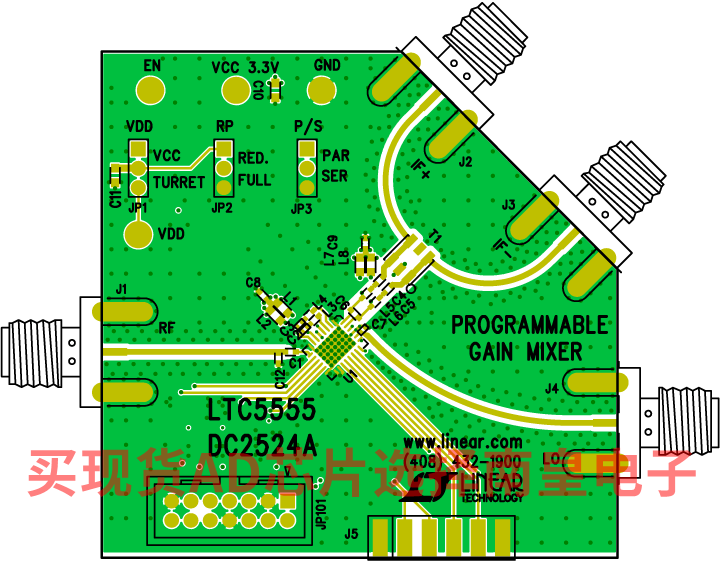

DC2524A：LTC5555 1.5GHz 至 7GHz 可编程增益下变频混频器

演示电路 2524A 专为评估 LTC5555 可编程增益下变频混频器而优化。该 IC 纳入了一个有源混频器和一个具 15.5dB 增益控制范围的数字 IF VGA。可以通过 SPI 或并行接口以 0.5dB 步进对 IF 增益进行编程。LTC5555 具有单端 50Ω RF 输入、单端或差分驱动 LO 输入、以及差分 IF 输出。该器件有一个使能引脚，用于实现快速接通和关断。通过 SPI 或 CMOS 逻辑引脚还可提供一种节能模式，从而将总电流消耗降低约 25%。

演示电路 2524A 的 RF 输入端口为 50Ω 匹配 (从 2.6GHz 至 6.4GHz)，并可容易地调节到低至 1.5GHz 或高达 7GHz。LO 端口为 50Ω 匹配 (从 500MHz 到 7GHz)。该演示电路的差分 IF 输出具有 100Ω 差分阻抗，匹配 115MHz 至 495MHz 的 IF 频率。对于其他 IF 频率或阻抗，可以修改 IF 输出。PCB 上包含的变压器封装焊盘允许使用 IF 变压器提供 50Ω 单端 IF 输出。有关输入和输出阻抗匹配的更多详情，请参见数据手册。

警告：该器件对静电放电 (ESD) 很敏感。运送和使用 LTC5555 时，请遵守正确的 ESD 预防措施。
