- 制造厂商：AD
- 产品类别：RF混频器
- 技术类目：单、双和三平衡混频器
- 功能描述：3GHz 至 20GHz 微波混频器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

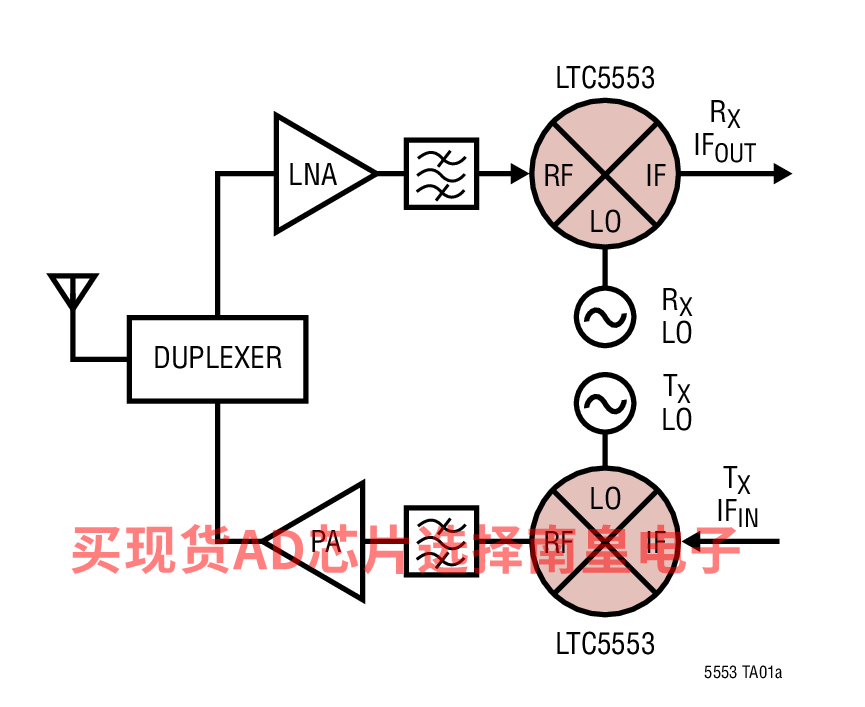

LTC5553 是一款高性能、微波双平衡无源混频器，其可用于上变频或下变频。
LTC5553 的混频器和集成化 RF 平衡-不平衡变压器专为覆盖3GHz至 20GHz RF频率范围而优化。该器件包括一个专门针对 1GHz 至 20GHz 频率范围而优化的集成型 LO 放大器，仅需 0dBm 的驱动功率。集成的 IF 平衡-不平衡变压器专为覆盖非常宽的 500MHz 至 9GHz 频率范围而优化，并提供了一个单端 50Ω 接口。
除了低的 LO 至 RF 和 LO 至 IF 泄漏之外，LTC5553 还提供了异常高的 IIP3 和 P1dB。而且，此器件还在一个小型封装中实现了高集成度。
应用- 5G 宽带无线接入
- 微波收发器
- 无线回程
- 点对点微波
- 相控阵天线
- C、X 和 Ku 波段雷达
- 测试设备
- 卫星调制解调器
- 上变频或下变频

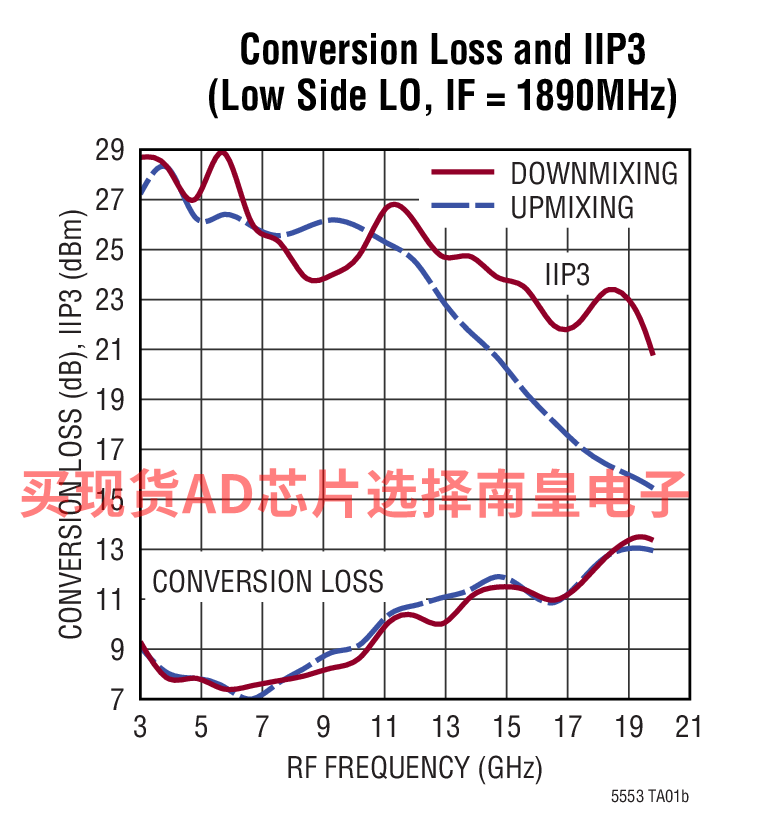

- 高 IIP3：
- +24.3dBm（10GHz时）
- +21.5dBm（17GHz时）
- 转换损耗：9dB（10GHz时）
- +16dBm 输入 P1dB (10GHz时)
- 集成LO 缓冲器：0dBm LO 驱动
- 低 LO-RF 泄漏：< -25dBm
- 50Ω 宽带匹配 RF、LO 和 IF 端口
- 3.3V/132mA 电源
- 快速打开/关闭，实现TDD操作
- 3mm x 2mm、12 引脚 QFN 封装
LTC5553IUDB#TRMPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：30.8（100-499个）；25.36（1000+个）
LTC5553IUDB#TRPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：30.8（100-499个）；25.36（1000+个）

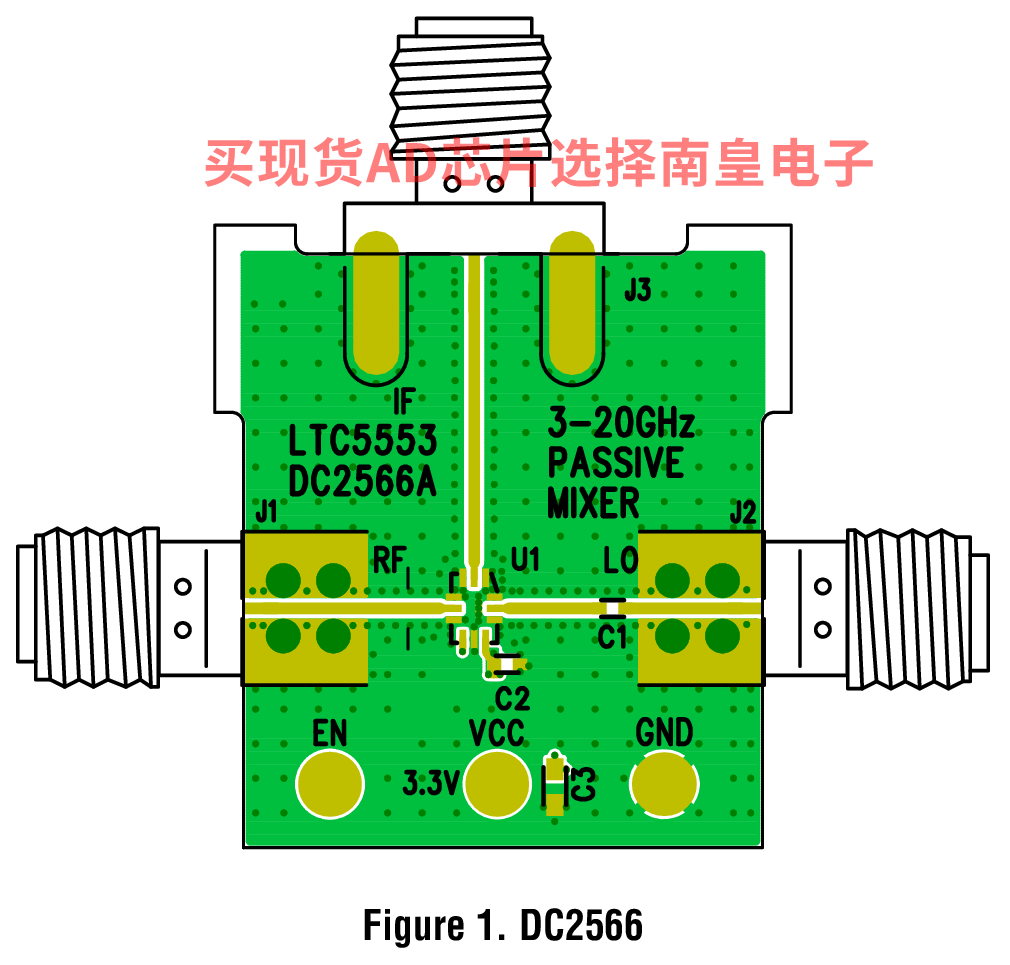

DC2566A：LTC5553 | 3GHz to 20GHz Passive Bidirectional Mixer
演示电路DC2566A针对评估LTC5553无源双平衡混频器进行了优化。RF端口在3GHz至20GHz范围内宽带匹配，仅需0dBm驱动电平的内部LO放大器在1GHz至20GHz范围内宽带匹配至50Ω，具有10dB回波损耗。单端IF输出在500MHz至9GHz范围内宽带匹配。LTC5553可用于上变频和下变频应用。
