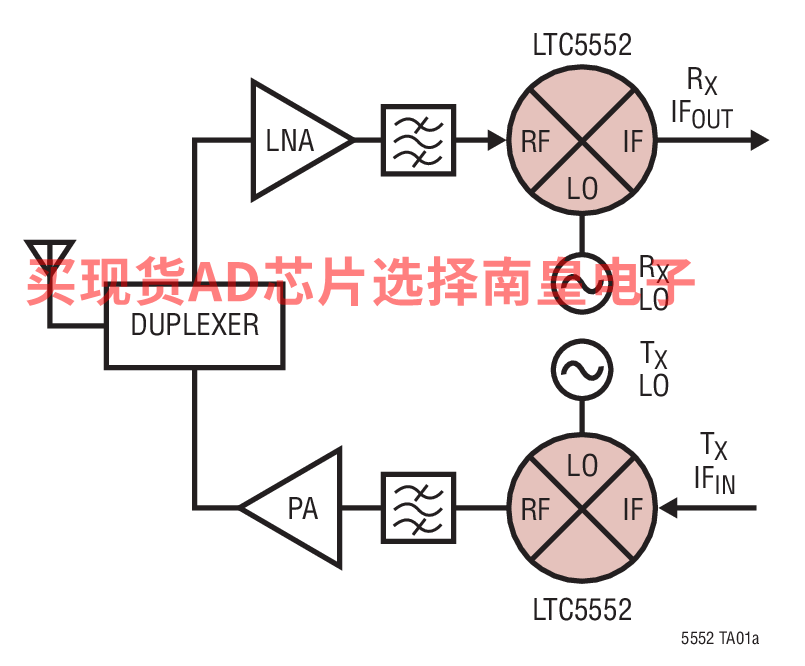

LTC5552是一款高性能、微波双平衡无源混频器，可用于上变频或下变频。该器件与LTC5553相似，但是具有一个宽带、差分DC至6GHz IF端口。LTC5552推荐用于IF频率范围扩展至500MHz以下的应用。对于IF频率始终高于500MHz的应用，建议采用LTC5553，因为这款器件内置了一个集成式IF巴伦。

混频器和集成式RF巴伦经过优化，可覆盖3GHz至20GHz RF频率范围。集成LO放大器专门针对1GHz至20GHz频率范围进行了优化，仅需0dBm驱动电平。

此器件通过小型封装提供高IIP3和P1dB、低LO泄漏和高集成度。

• 5G宽带无线接入
• 微波收发器
• 无线回程
• 点对点微波
• 相控阵天线
• C、X和Ku波段雷达
• 测试设备和卫星调制解调器

• 集成的 LO 缓冲器：0dBm LO 驱动
• 50Ω 宽带匹配 RF 和 LO 端口
• 宽的 IF 带宽：DC 至 6GHz
• 上变频或下变频

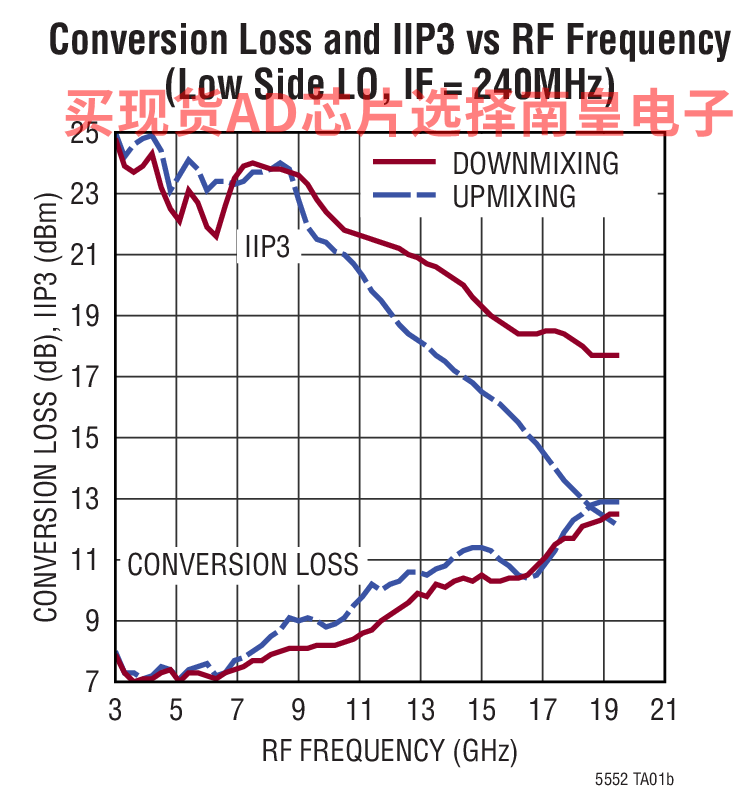

• 高 IIP3：
  • 在 10GHz 为 +22.5dBm
  • 在 17GHz 为 +18.3dBm
• +14.6dBm 输入 P1dB (在 10GHz)
• 8dB 转换损耗 (在 10GHz)
• 3.3V / 132mA 电源
• 针对时分双工 (TDD) 操作的快速接通 / 关断

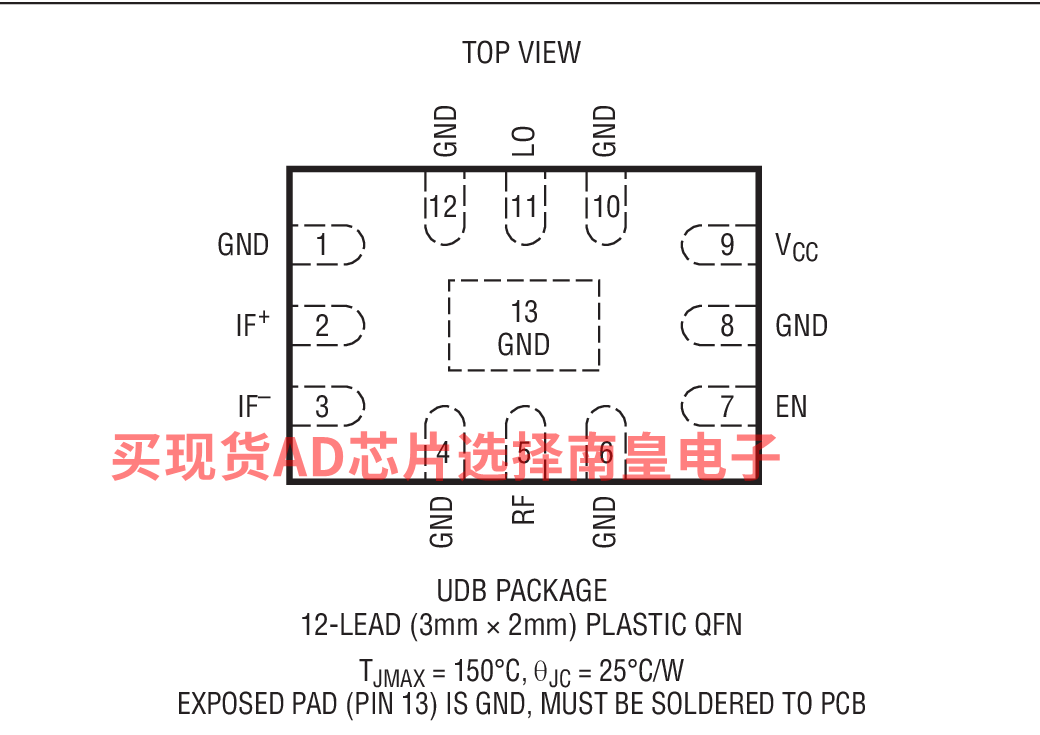

• 3mm x 2mm、12 引脚 QFN 封装

LTC5552IUDB#TRMPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：30.8（100-499个）；25.36（1000+个）

LTC5552IUDB#TRPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：30.8（100-499个）；25.36（1000+个）

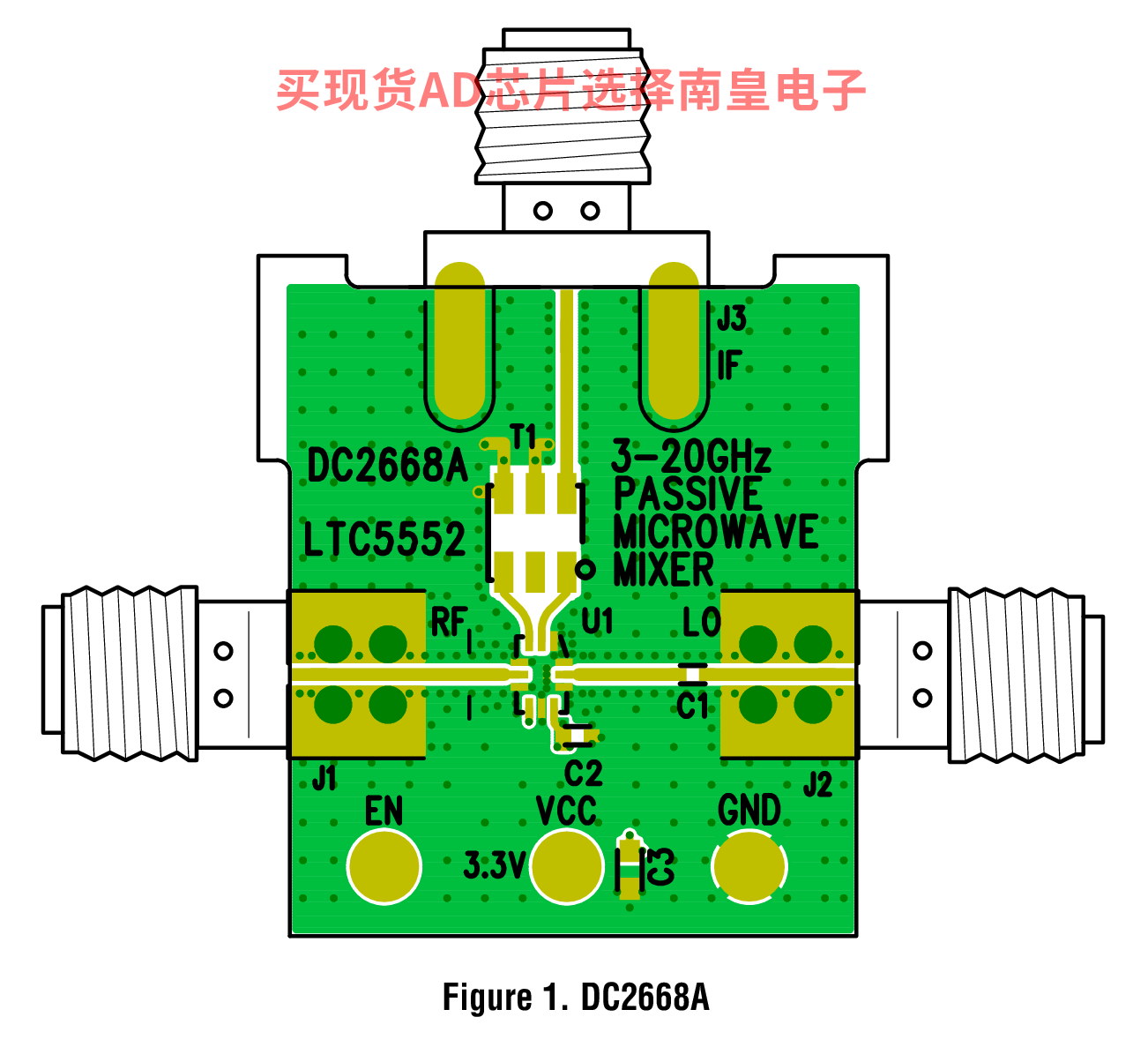

DC2668A：LTC5552 Demo Board | 3GHz to 20GHz Microwave Mixer with Wideband DC to 6GHz IF

Demonstration circuit 2668A is optimized for evaluation of the LTC5552 passive double-balanced mixer. Its RF port is broadband matched from 3GHz to 20GHz, and the internal LO amplifier, requiring only a 0dBm drive level, is broadband matched to 50Ω from 1GHz to 20GHz with 10dB Return Loss. The differential IF output is usable from DC to 6GHz. The LTC5552 can be used for upconverting and downconverting applications.
