LTC5551 是一款 2.5V 至 3.6V 混频器，其专为那些需要非常高动态范围的 RF 下变频混频器应用而优化。LTC5551 覆盖了 300MHz 至 3.5GHz RF 频率范围以及 200MHz 至 3.5GHz 的 LO 频率范围。LTC5551 具有非常高的 IIP3 和 P1dB 及低功耗特性。该器件的一种典型应用是涵盖 700MHz 至 2.7GHz 频率范围的基站接收机。RF 输入能够与众多频率相匹配，而且 IF 可在高达 1GHz 的频率条件下使用。

通过把 ISEL 引脚拉至高电平可启动一种低功率模式，从而使功耗下降大约 1/3，不过，IIP3 指标也将相应地降至约 +29dBm。另外，还可以使用 EN 引脚来接通和关断混频器。

LTC5551 的高集成度较大限度地缩减了总体解决方案成本、电路板空间和系统级偏差，同时为要求苛刻的接收机应用提供了极高的动态范围。

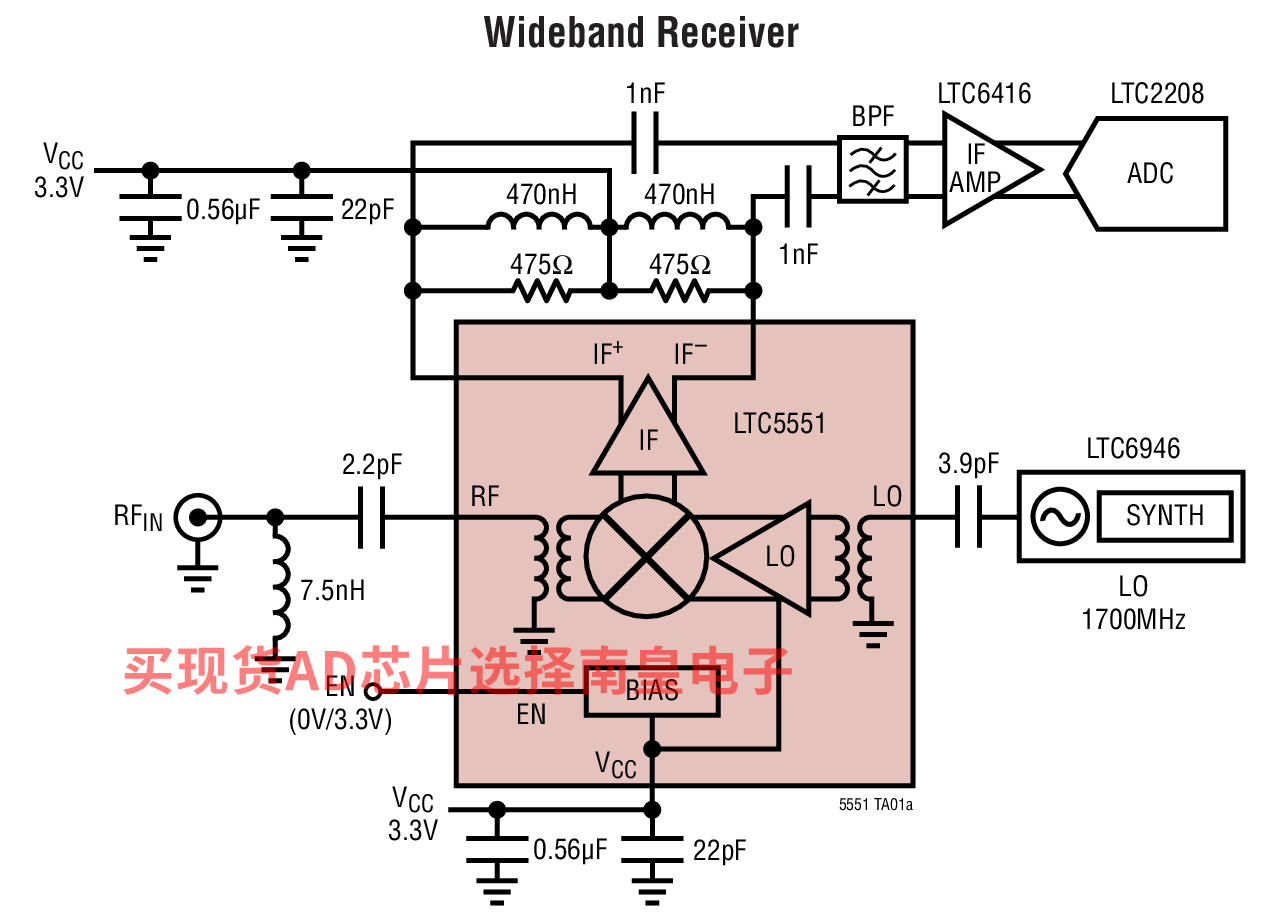

• GSM、LTE、LTE-Advanced 基站
• 直放站
• DPD 观测接收机
• 公共安全无线电、军事和国防
• 航空电子无线电设备和 TCAS 转发器
• 有源相控阵天线
• 白频段无线电接收机

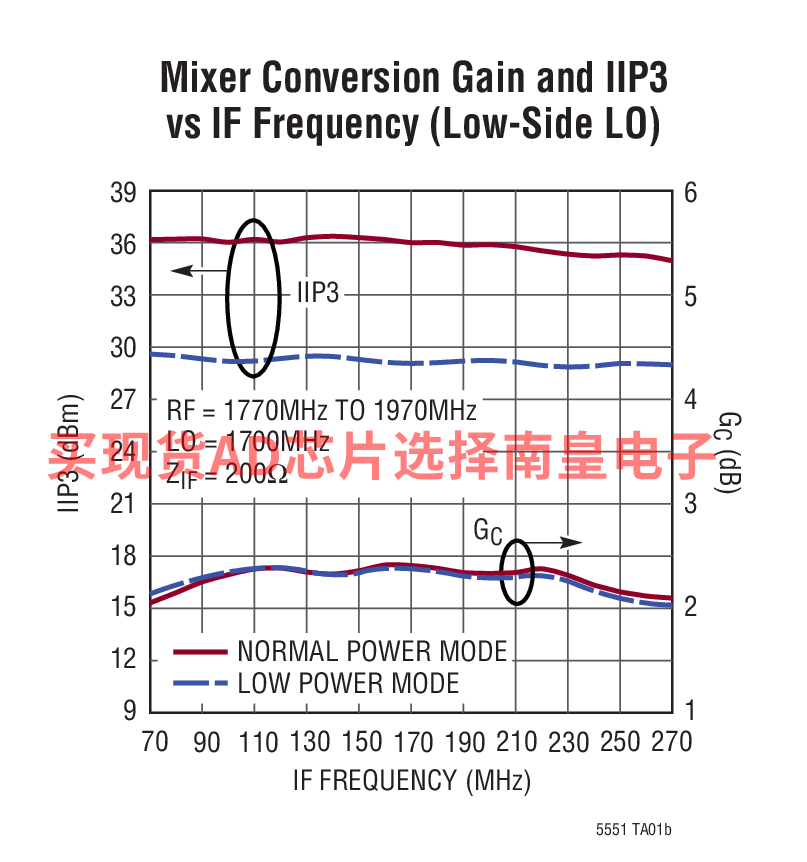

• +36dBm 输入 IP3
• 2.4dB 转换增益
• 低噪声指数：<10dB
• +18dBm 超高输入 P1dB
• 670mW 功耗
• 2.5V 至 3.6V 工作电压
• 50Ω 单端 RF 和 LO 输入
• 0dBm LO 驱动电平
• 低功率模式
• –40℃ 至 105°C 工作温度 (TC)
• 小巧的解决方案尺寸
• 使能引脚

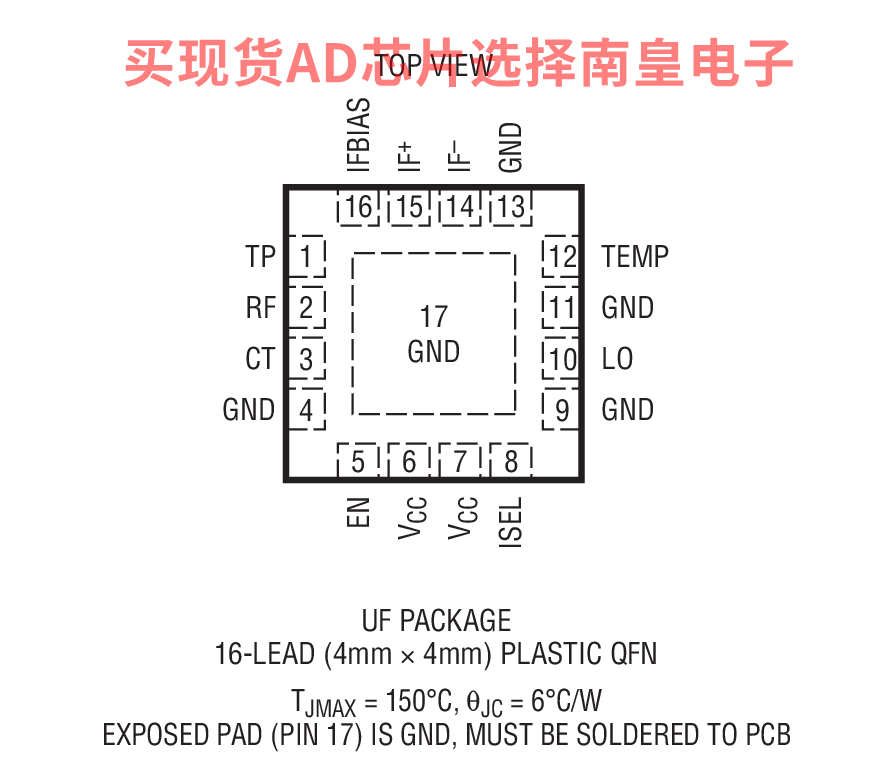

• 16 引脚 (4mm x 4mm) QFN 封装

LTC5551IUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

LTC5551IUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：10.24（100-499个）；8.41（1000+个）

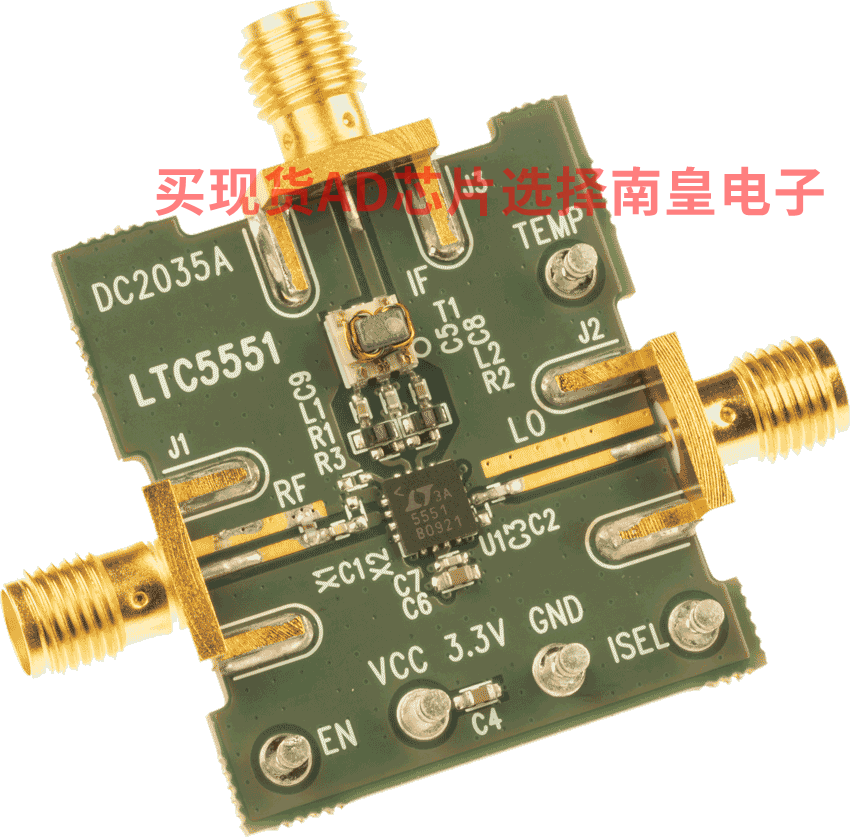

DC2035A：LTC5551 | 300MHz to 3.5GHz Ultra-High Dynamic Range Downconverting Mixer

DC2035A: Demo Board for the LTC5551 300MHz to 3.5GHz Ultra-High Dynamic Range Downconverting Mixer.
