LTC5549 是一款通用型无源双平衡混频器，可用于上变频或下变频。RF 端口专为 2GHz 至 14GHz 频段而设计，而 IF 端口则专门针对 500MHz 至 6GHz 操作进行了优化。一个集成型 LO 缓冲放大器可支持 1GHz 至 12GHz 的 LO 频率，且仅需 0dBm 的 LO 功率。LTC5549 能够以低功耗提供高 IIP3 和输入 P1dB。

一个内部 LO 倍频器可由一个 CMOS 兼容型数字控制引脚来使能，允许采用一个较低的 1/2 LO 输入频率进行运作。这使得该混频器的 LO 端口可与现有的合成器 (例如：LTC6946 和 LTC6948 系列) 搭配使用。

LTC5549 的高集成度使其拥有 2mm x 3mm 的封装尺寸，从而较大限度地缩减了总体解决方案成本、电路板空间和系统级偏差。

• 微波收发器
• 无线回程
• 点对点微波
• 相控阵天线
• C、X 和 Ku 波段雷达
• 测试设备
• 卫星调制解调器

• 上变频或下变频
• 高 IIP3：
  • 在 5.8GHz 为 +28.2dBm
  • 在 12GHz 为 +22.8dBm
• 8.0dB 转换损耗 (在 5.8GHz)
• +14.3dBm 输入 P1dB (在 5.8GHz)
• 集成型 LO 缓冲器：0dBm LO 驱动
• 可旁路的集成型 LO 倍频器
• 低 LO-RF 泄漏：< -30dBm
• 50Ω 单端 RF、LO 和 IF 端口
• 3.3V/115mA 电源
• 针对 TDD 操作的快速接通 / 关断

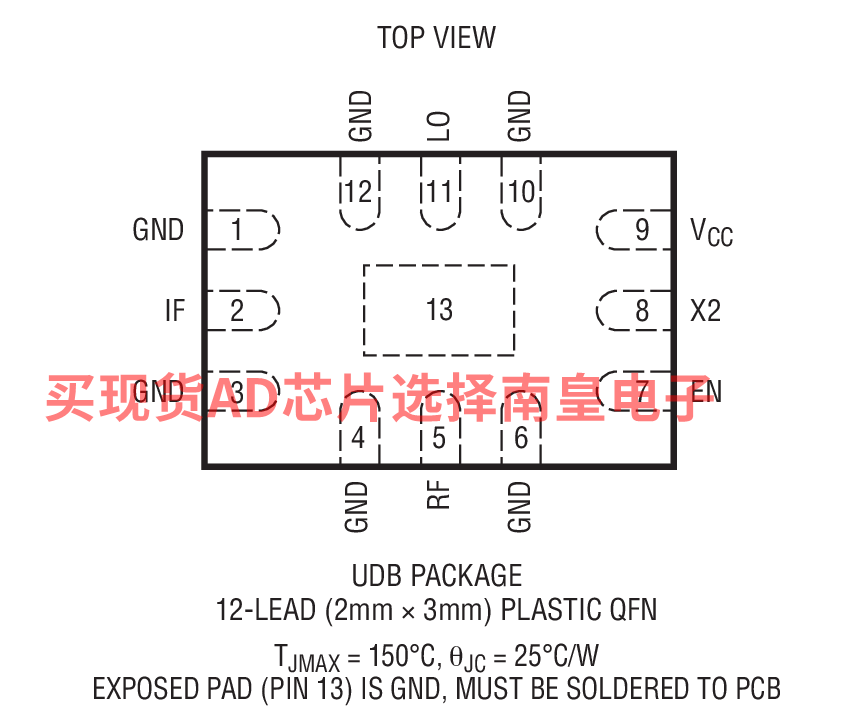

• 2mm x 3mm、12 引脚 QFN 封装

LTC5549IUDB#TRMPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：13.27（100-499个）；10.98（1000+个）

LTC5549IUDB#TRPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.27（100-499个）；10.98（1000+个）

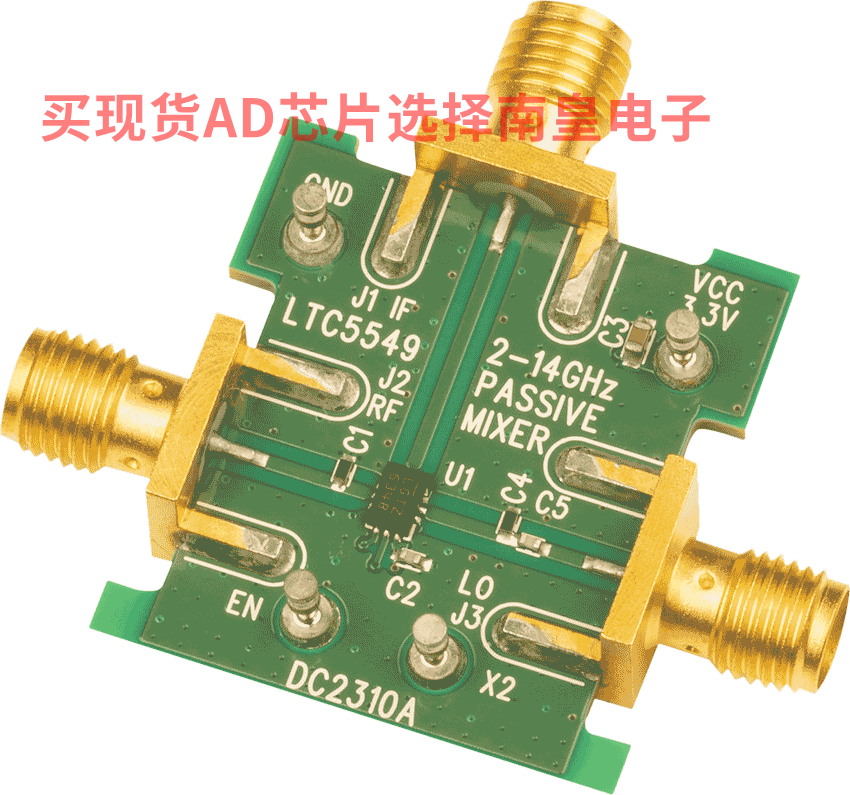

DC2310A：LTC5549 Demo Board | 2GHz to 14GHz Microwave Mixer with Integrated LO Frequency Doubler

Demonstration circuit 2310A is optimized for evaluation of the LTC5549 passive double-balanced mixer with integrated LO frequency doubler. Its RF port is matched to 50Ω from 2GHz to 13.6GHz with 9dB return loss, and the LO port is matched to 50Ω from 1GHz to 12GHz with 10dB return loss. The IF output is matched to 50Ω from 700MHz to 6GHz with 10dB return loss. The LTC5549 can be used for upconverting and downconverting applications.
