LTC5548 是一款高性能、微波双平衡无源混频器，其可用于上变频或下变频。该器件与 LTC5549 相似，但是具有一个宽带、差分 DC 至 6GHz IF 端口。LTC5548 推荐用于那些 IF 频率范围扩展至低于 500MHz 的应用。对于 IF 频率始终高于 500MHz 的应用，建议采用 LTC5549，因为它内置了一个集成型 IF 平衡-不平衡变压器。

LTC5548 的混频器和集成型RF 平衡-不平衡变压器专为覆盖 2GHz 至 14GHz RF频率范围而优化。该器件包括一个专门针对 1GHz 至 12GHz 频率范围而优化的 LO 放大器，仅需 0dBm 的驱动功率。另外，这款器件还内置了一个集成型 LO 倍频器，其可由一个 CMOS 兼容型数字控制引脚来使能或停用。

除了非常低的 LO 至 RF 和 LO 至 IF 泄漏之外，LTC5548 还提供了异常高的 IIP3 和 P1dB。而且，此器件还在一个小型封装中实现了高集成度。

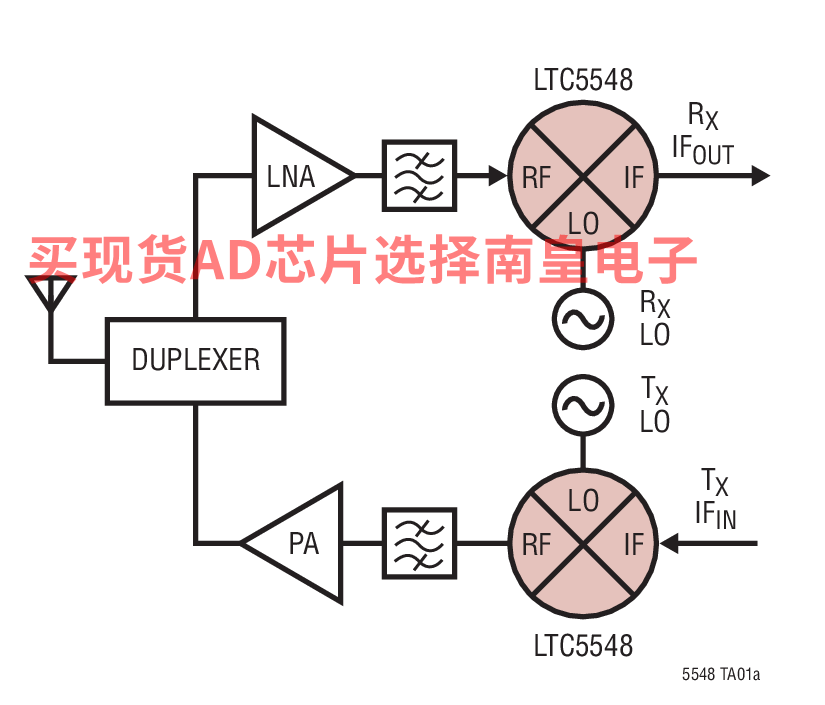

• 微波收发器
• 无线回程
• 点对点微波
• 相控阵天线
• C、X 和 Ku 波段雷达
• 测试设备
• 卫星调制解调器

• 上变频或下变频

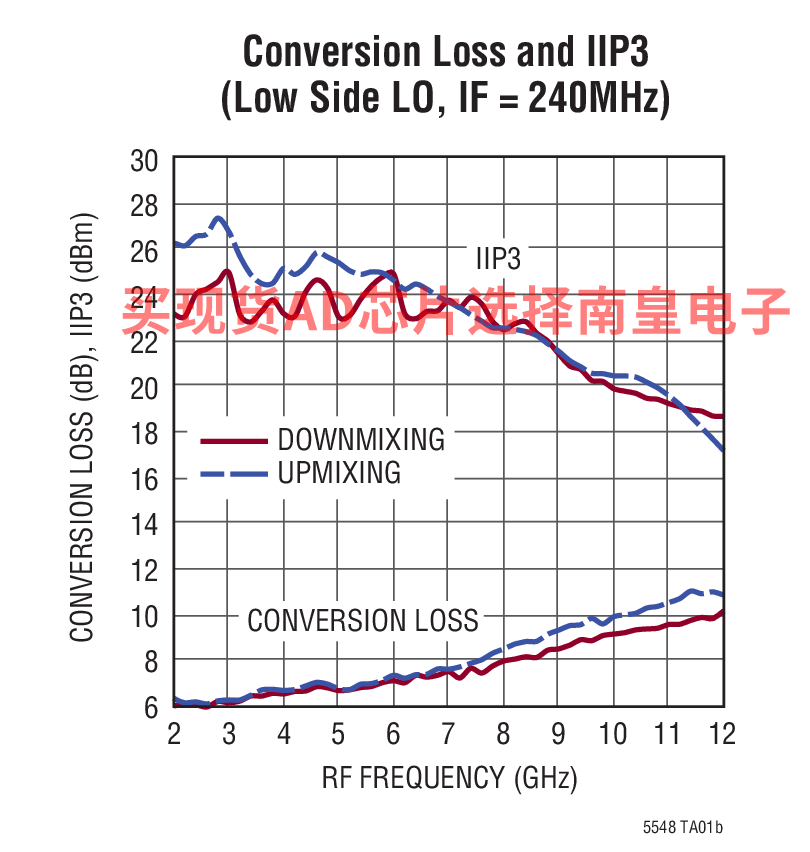

• 高 IIP3：
  • 在 5.8GHz 为 +24.4dBm
  • 在 9GHz 为 +21.4dBm
• 7.1dB 转换损耗 (在 5.8GHz)
• +15.2dBm 输入 P1dB (在 5.8GHz)
• 集成型 LO 缓冲器：0dBm LO 驱动
• 可选的集成型 LO 倍频器
• 低 LO-RF 泄漏：< –30dBm
• 50Ω 宽带匹配 RF 和 LO 端口
• 3V/120mA 电源
• 针对 TDD 操作的快速接通 / 关断

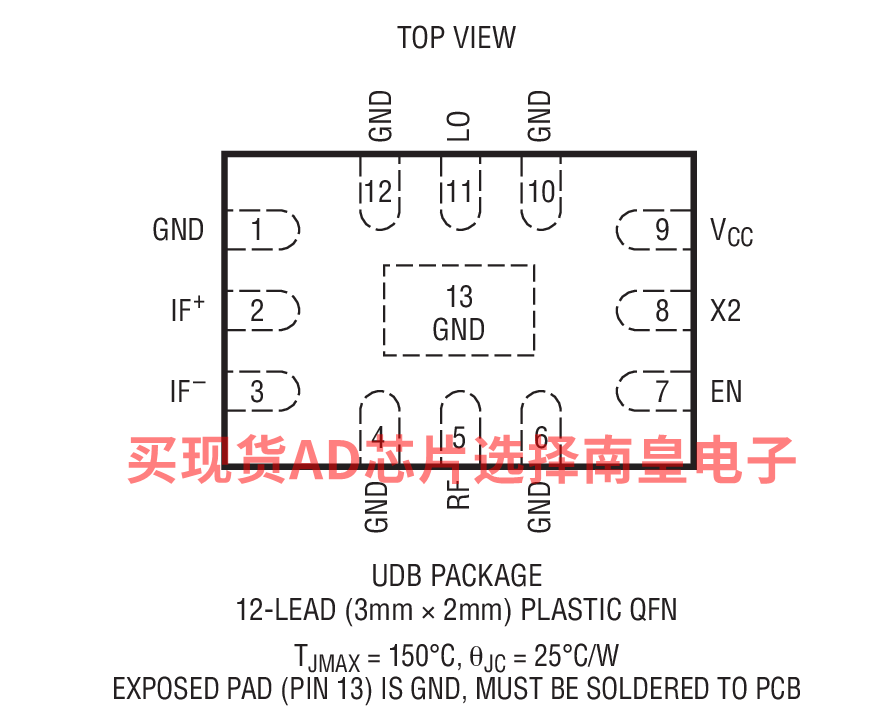

• 3mm x 2mm、12 引脚 QFN 封装



LTC5548IUDB#TRMPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：13.27（100-499个）；10.98（1000+个）

LTC5548IUDB#TRPBF，封装：12-Lead QFN (3mm x 2mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：13.27（100-499个）；10.98（1000+个）

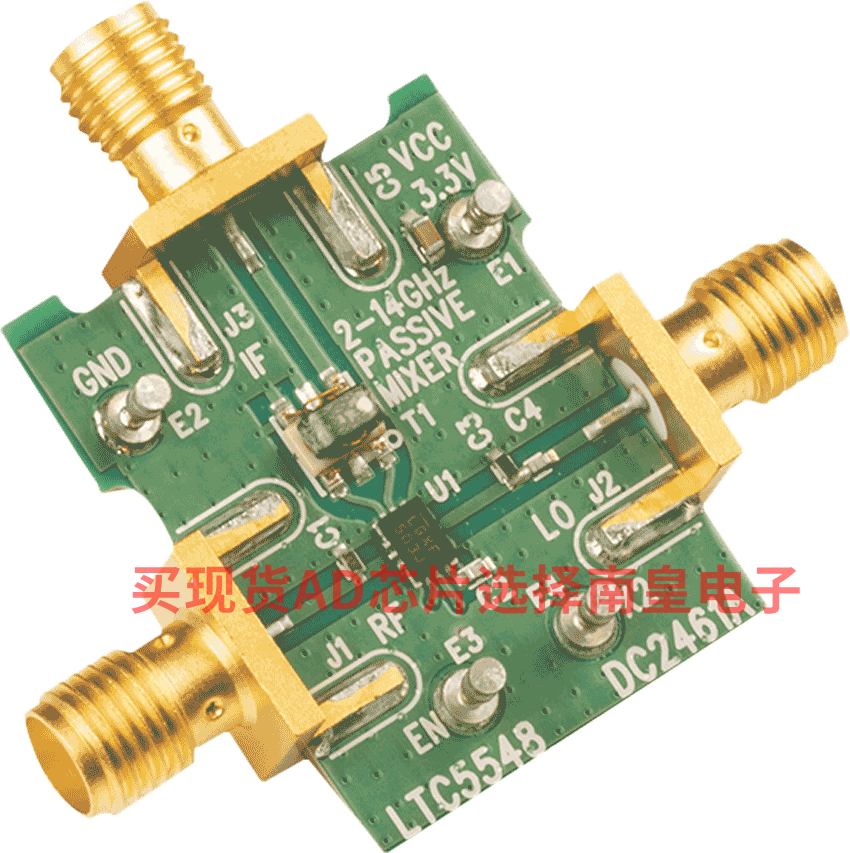

DC2461A：LTC5548 Demo Board | 2GHz to 14GHz Microwave Mixer with Low IF Frequency

Demonstration circuit 2461A is optimized for evaluation of the LTC5548 passive double-balanced mixer with integrated LO frequency doubler. Its RF port is matched to 50Ω from 2GHz to 13.6GHz with 9dB return loss, and the LO port is matched to 50Ω from 1GHz to 12GHz with 10dB return loss. The differential IF port is usable from DC to 6GHz. The LTC5548 can be used for upconverting and downconverting applications.
