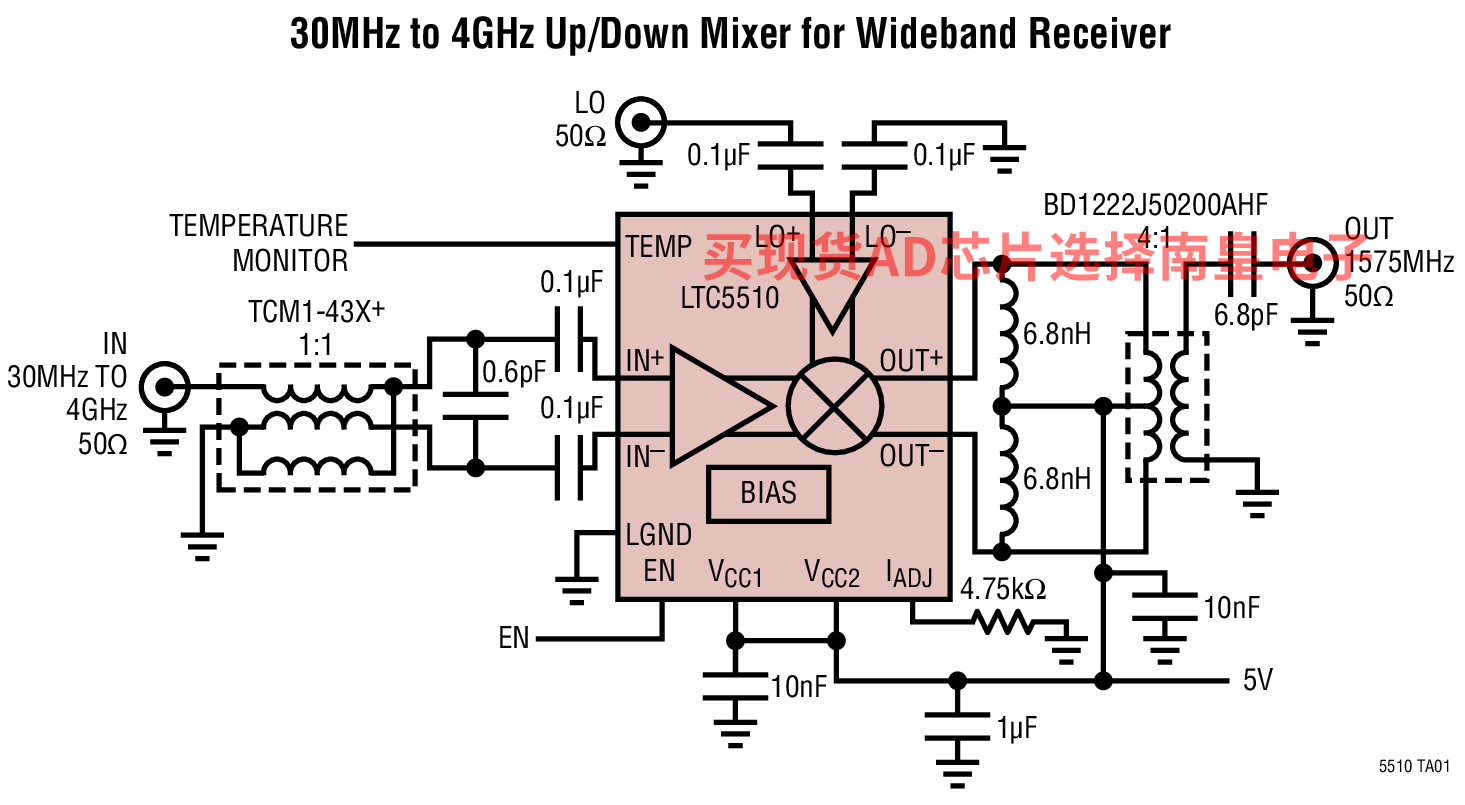

LTC5510 是一款高线性度混频器，专为要求非常宽输入带宽、低失真和低 LO 泄漏的应用而优化。该芯片包括一个双平衡有源混频器以及一个输入缓冲器和一个高速 LO 放大器。输入专为使用 1:1 传输线平衡-不平衡变压器而优化，因而实现了非常宽带的阻抗匹配。该混频器可用于上变频和下变频，并能在宽带系统中使用。

LO 可以进行差分或单端驱动，且只需要 0dBm 的 LO 功率来实现卓越的低失真和噪声性能，同时还降低了外部驱动电路要求。LTC5510 可提供低 LO 泄漏，从而极大地降低了采用输出滤波以满足 LO 抑制要求的需要。

LTC5510 专为 5V 电源而优化，但也可采用一个 3.3V 电源 (性能略有下降)。停机功能允许停用器件以进一步节省功率。

• 宽带接收器 / 发送器
• 电缆下行链路基础设施
• HF / VHF / UHF 混频器
• 无线基础设施

• 输入频率范围至 6GHz
• 50Ω 匹配输入 (从 30MHz 至 >3GHz)
• 能够进行上变频和下变频

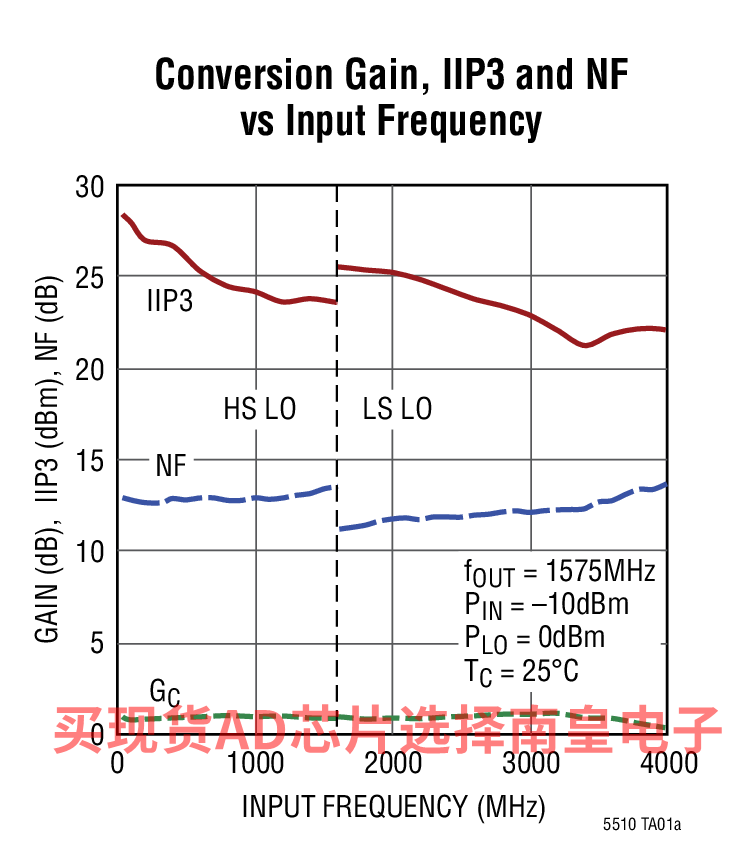

• OIP3：在 fOUT = 1575MHz 时为 27dBm
• 1.5dB 转换增益
• 噪声指数：在 fOUT = 1575MHz 时为 11.6dB
• 高输入 P1dB：在 5V 时为 11dBm
• 5V 或 3.3V 电源 (在 105mA)
• 停机控制
• LO 输入阻抗始终匹配
• 0dBm LO 驱动电平
• 片内温度监视器
• -40ºC 至 105ºC 工作温度范围 (TC)

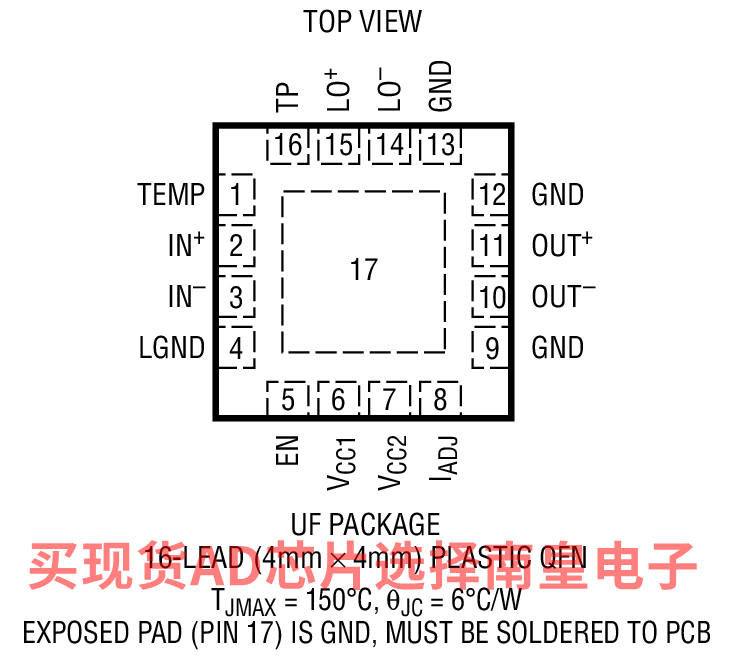

• 16 引脚 (4mm x 4mm) QFN 封装



LTC5510IUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：6.96（100-499个）；5.7（1000+个）

LTC5510IUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.96（100-499个）；5.7（1000+个）

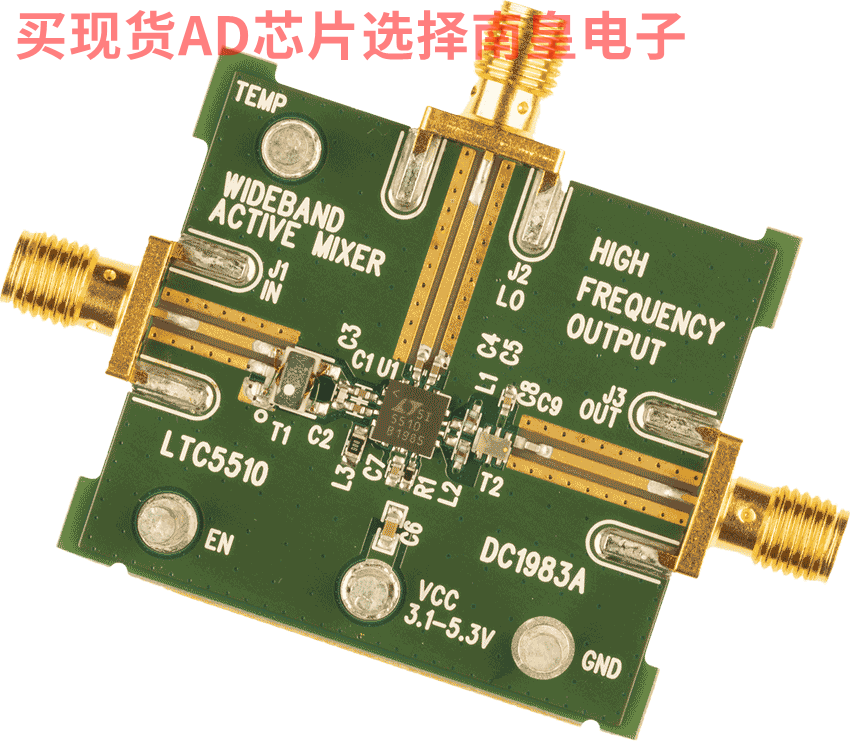

DC1983A：LTC5510 | Demo Board - (High Frequency) Input Frequency Range 30MHz to 3GHz; Output Range 1.2GHz to 2.1GHz

DC1983A: Demo Board for the LTC5510 1MHz to 6GHz Wideband High Linearity Active Mixer.

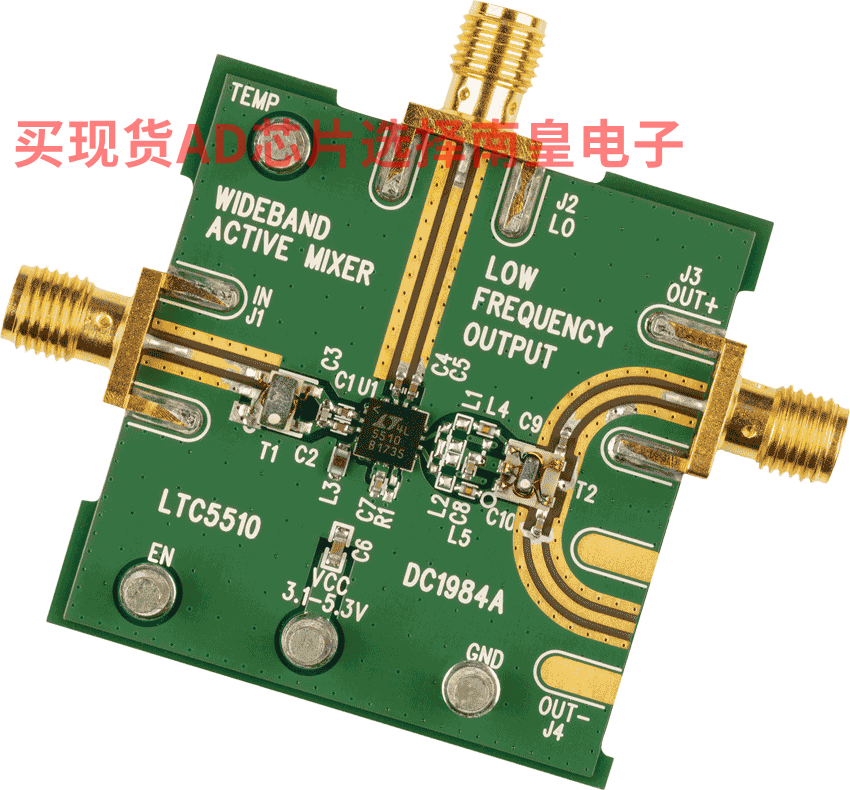

DC1984A：LTC5510 | Demo Board - (Low Frequency) Input Frequency Range 30MHz to 2.6GHz; Output Range 10MHz to 1.3GHz

Demonstration circuit 1984A showcases the LTC5510. wideband high linearity active mixer for VHF/UHF upmixer applications, where a 70MHz input signal is upconverted to the 100MHz to 1GHz output range. Its input port is optimized for 30MHz to 2.6GHz, and its output port is optimized for 10MHz to 1.3GHz. The LO input can be either high side or low side.
