LTC491 是一款低功率差分总线 / 线路收发器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 –7V)。该器件也符合 RS422 标准的要求。

与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD 损害的坚固性。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。一个热停机电路用于防止由总线争用或故障所引起的过大功耗，该电路强制驱动器输出进入一种高阻抗状态。

接收器具有一种故障保险功能，它可在输入被置于开路状态时确保一种高输出状态。

该器件的 AC 和 DC 规格均在 0°C 至 70°C 的温度范围和 4.75V 至 5.25V 的电源电压范围内得到保证。

应用

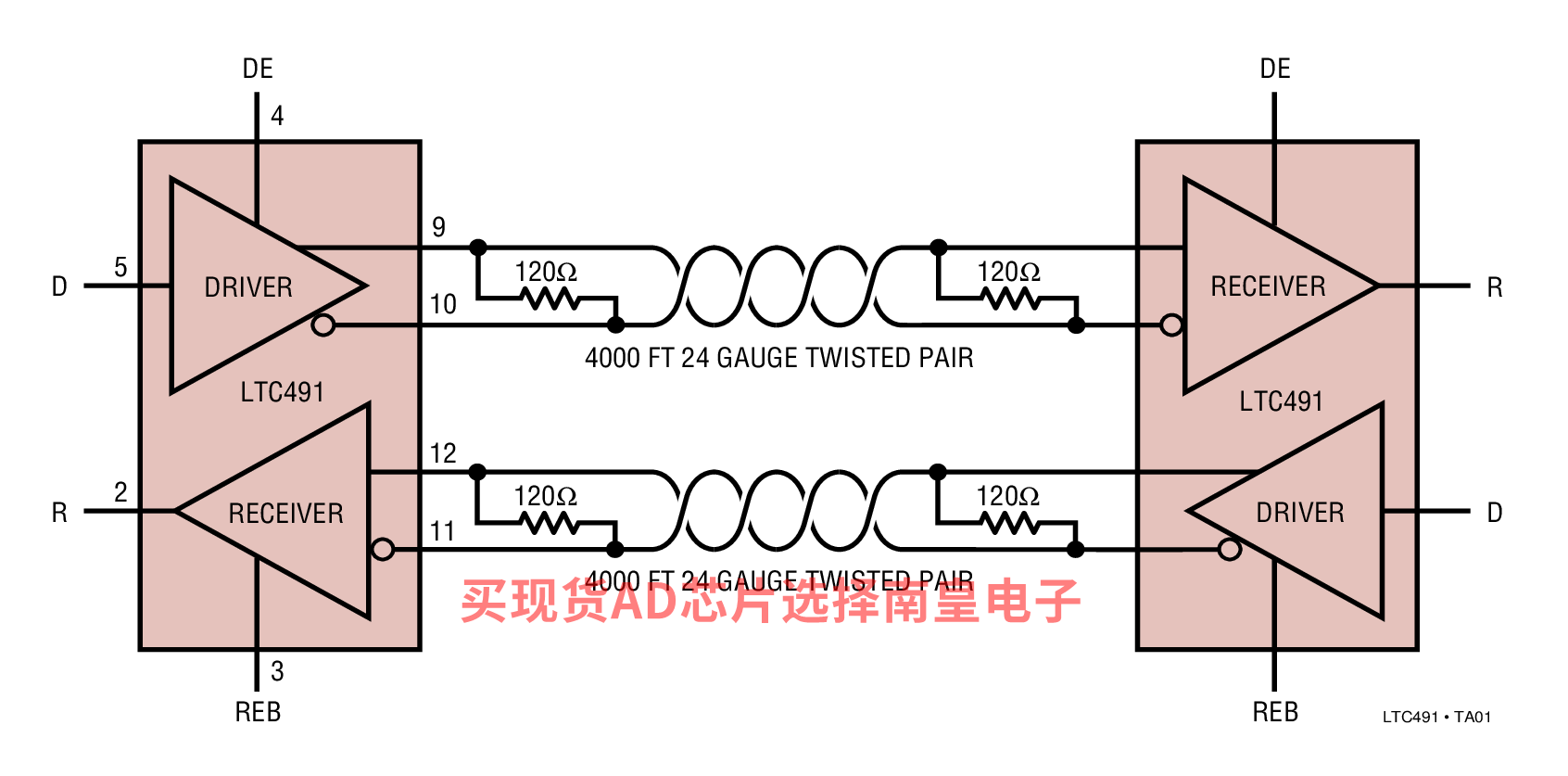

• 低功率 RS485/RS422 收发器
• 电平变换器

• 低功率：ICC = 300μA (典型值)
• 专为 RS485 或 RS422 应用而设计
• 单 5V 电源
• -7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
• 具热停机保护功能
• 上电 / 断电无毛刺干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在三态或电源关闭的情况下保持高阻抗
• 一个驱动器输出和接收器的组合阻抗允许在一根总线上连接多达 32 个收发器
• 70mV 典型输入迟滞
• 28ns 典型驱动器传播延迟和 5ns 时滞 (对于 2.5MB 运行)

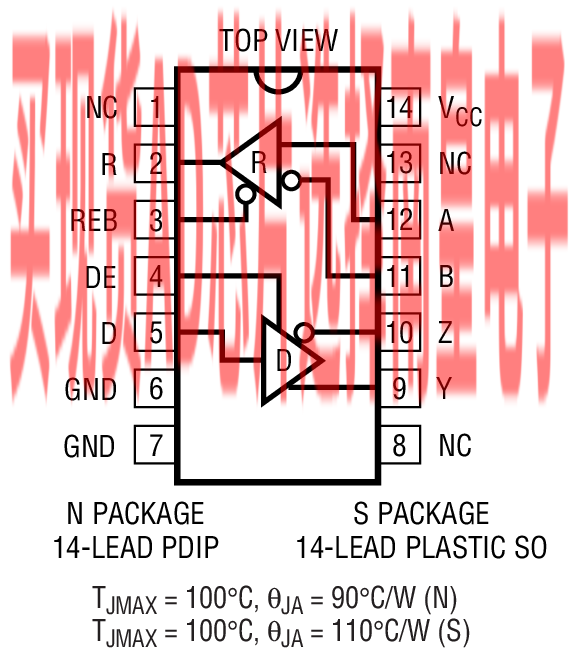

• 引脚与 SN75180 相兼容
• 采用 14 引脚 PDIP 封装和 SO 封装

LTC491CN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：2.80（100-499个）；2.65（1000+个）

LTC491CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：3.35（100-499个）；3.26（1000+个）

LTC491CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.35（100-499个）；3.26（1000+个）

LTC491IN#PBF，封装：14-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：3.97（100-499个）；3.8（1000+个）

LTC491IS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：4.15（100-499个）；3.96（1000+个）

LTC491IS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.15（100-499个）；3.96（1000+个）

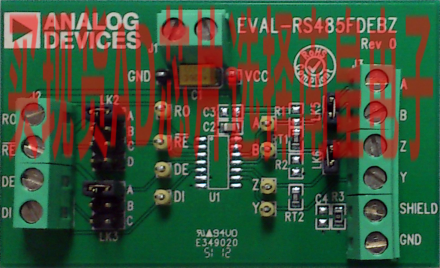

EVAL-RS485FDEBZ：标准RS-485全双工（14引脚SOIC封装）评估板EVAL-RS485FDEBZ

EVAL-RS485FDEBZ支持轻松而快速地评估采用标准14引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。
