LTC489的基本参数

制造厂商：AD
产品类别：RS-232-RS-422-RS-485
技术类目：接口RS-485和RS-422
功能描述：四通道 RS485 线路接收器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC489的产品详情：

LTC488 和 LTC499 是低功率差分总线/线路接收器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 -7V)。它们也符合 RS422 的要求。

与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载或 ESD 损害的坚固性。

该接收器具有三态输出，且接收器输出在整个共模范围内保持高阻抗。

这款接收器具有一种故障保险功能，它可在输入被置于开路状态时确保一种高输出状态。

该器件的 AC 和 DC 规格均在 4.75V 至 5.25V 的电源电压范围内得到保证。

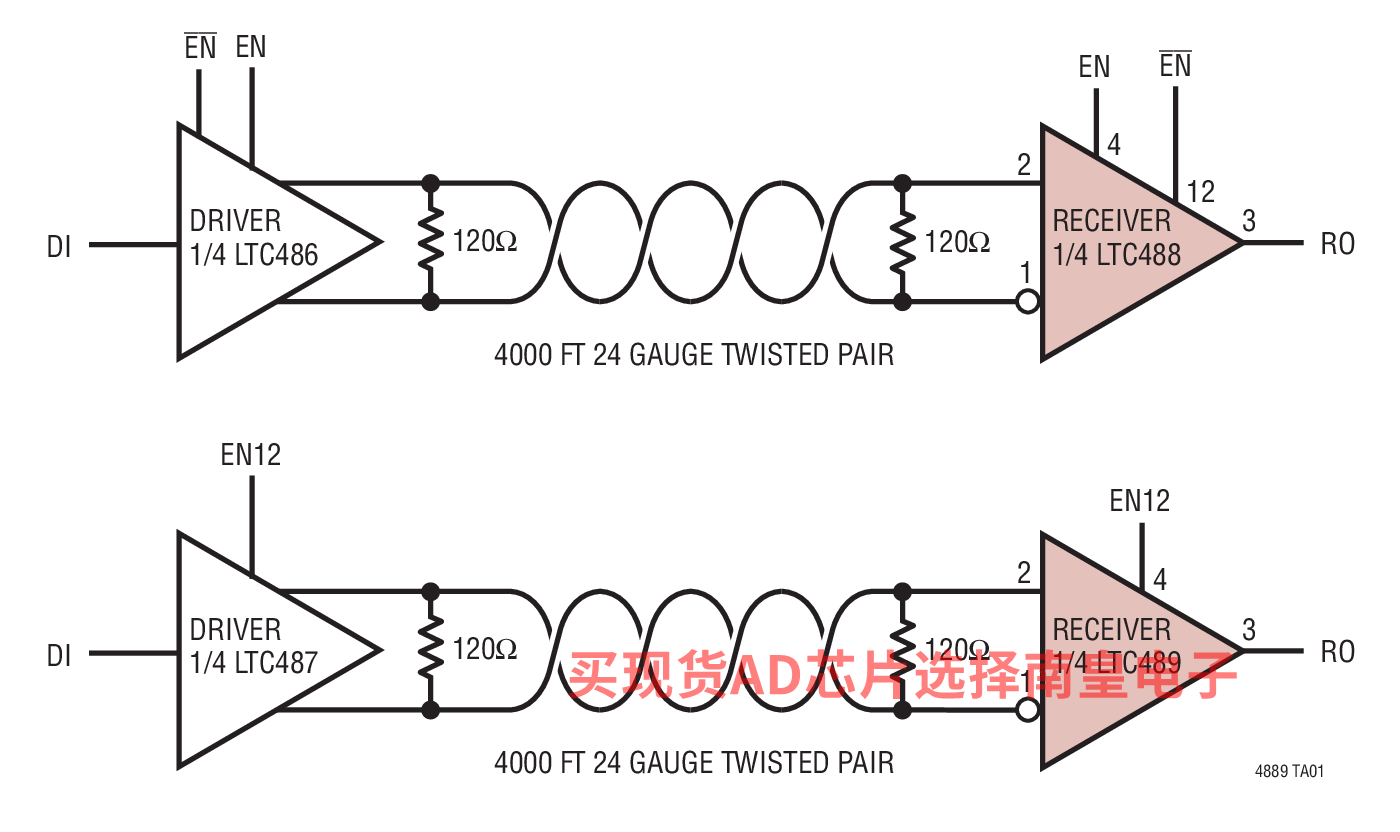

应用

低功率 RS485/RS422 接收器
电平变换器

LTC489的优势和特点：

低功率：ICC = 7mA (典型值)
专为 RS485 或 RS422 应用而设计
单 5V 电源
-7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
60mV 典型输入迟滞
接收器在三态或电源关断的情况下保持高阻抗
28ns 典型接收器传播延迟

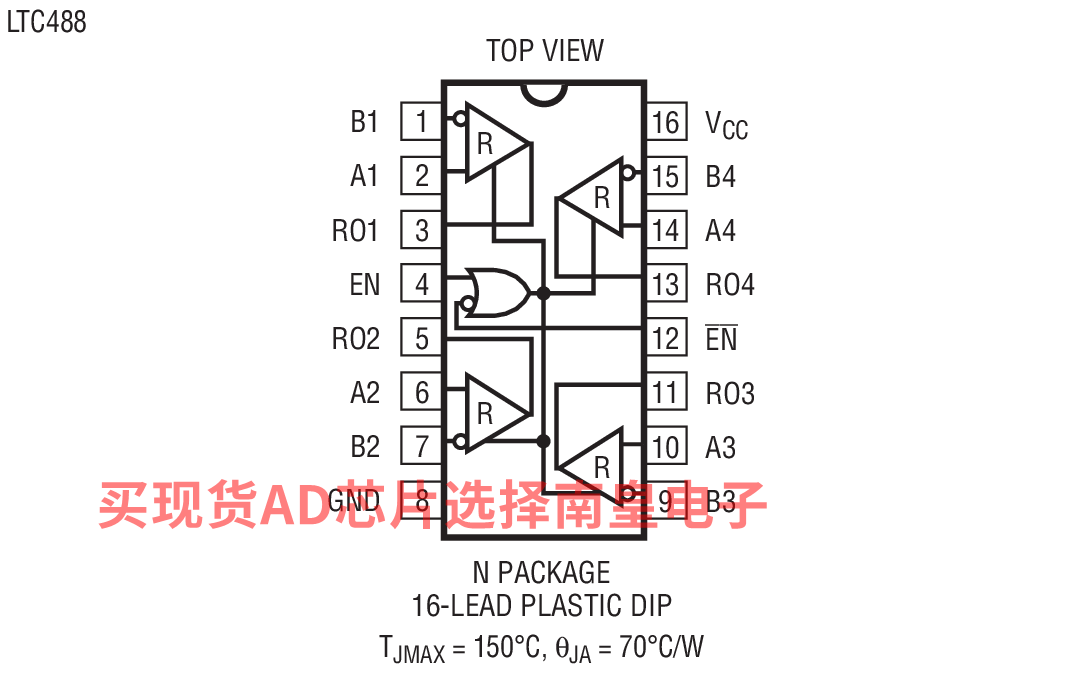

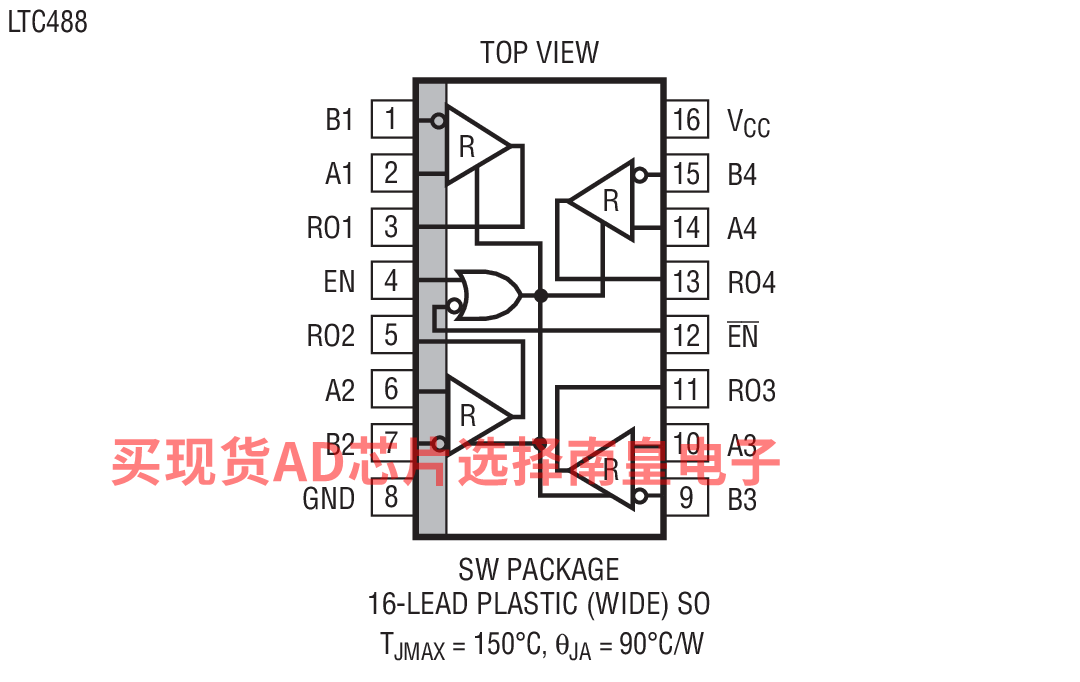

引脚与 SN75173 兼容 (LTC488)

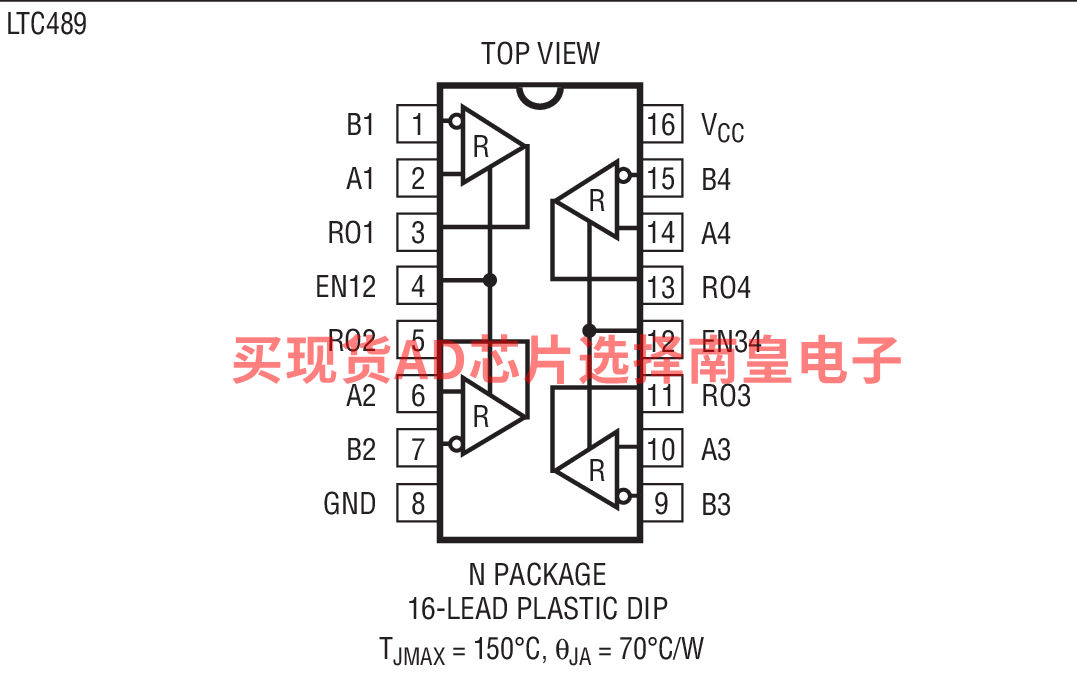

引脚与 SN75175 兼容 (LTC489)

LTC489具体的完整产品型号参数及价格（美元）：

LTC489CN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：0 to 70C，AD官网报价：4.26（100-499个）；4.08（1000+个）

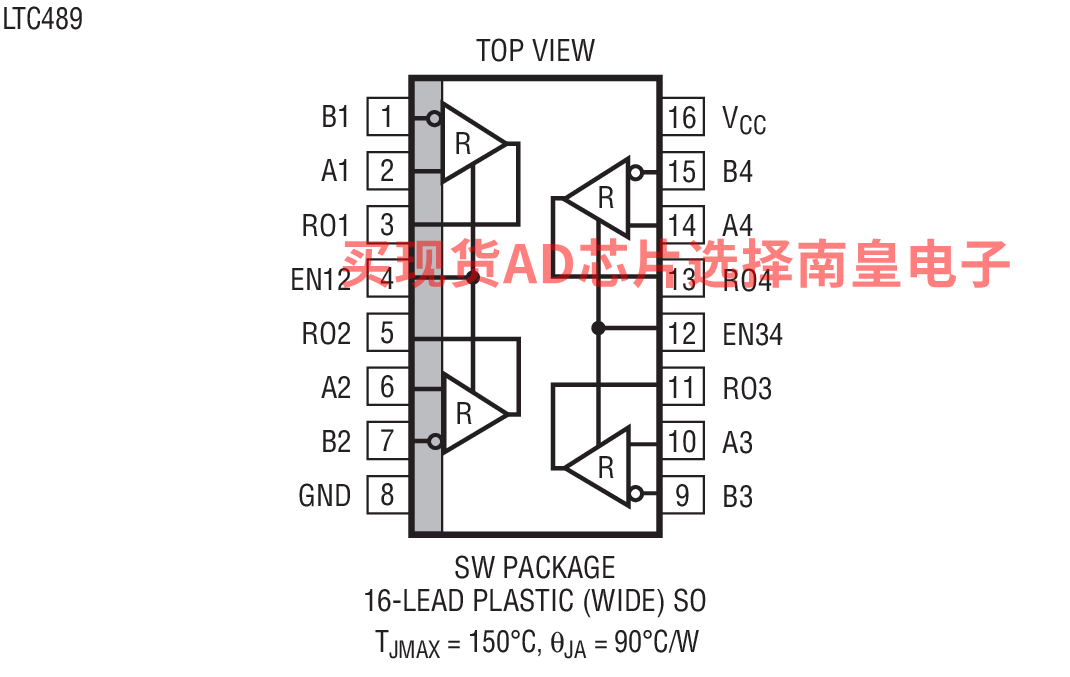

LTC489CSW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：5（100-499个）；4.73（1000+个）

LTC489CSW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：5（100-499个）；4.73（1000+个）

LTC489IN#PBF，封装：16-Lead PDIP (Narrow 0.30 Inch)，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：5.52（100-499个）；5.29（1000+个）

LTC489ISW#PBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：6.44（100-499个）；6.11（1000+个）

LTC489ISW#TRPBF，封装：16-Lead SOIC (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.44（100-499个）；6.11（1000+个）
