LTC485 是一款低功率差分总线 / 线路驱动器，专为多点数据传输标准 RS485 应用而设计，具有扩展的共模范围 (12V 至 –7V)。它也符合 RS422 的要求。

与其双极型同类设计相比，CMOS 设计提供了显著的节能效果，而且并未牺牲针对过载的 ESD 损害的坚固性。

驱动器和接收器具有三态输出，且驱动器输出在整个共模范围内保持高阻抗。热停机电路用于防止由总线争用或故障所引起的过大功率消耗，该电路强制驱动器输出进入一种高阻抗状态。

这款接收器具有一种故障保险功能，它可以在输入被置于开路状态时确保一种高输出状态。

LTC485 具有完整的商业和扩展工业温度范围规格。

• 低功率 RS485 / RS422 驱动器
• 电平变换器



• 低功率：ICC = 300μA (典型值)
• 专为 RS485 接口应用而设计
• 单 5V 电源
• –7V 至 12V 总线共模范围允许总线上的器件之间存在 ±7V 的地电位差
• 热停机保护功能
• 上电 / 断电无干扰驱动器输出允许进行收发器的带电插拔操作
• 驱动器在三态或电源关断的情况下保持高阻抗
• 一个驱动器输出和接收器的组合阻抗允许在总线上连接多达 32 个收发器
• 70mV 典型输入迟滞

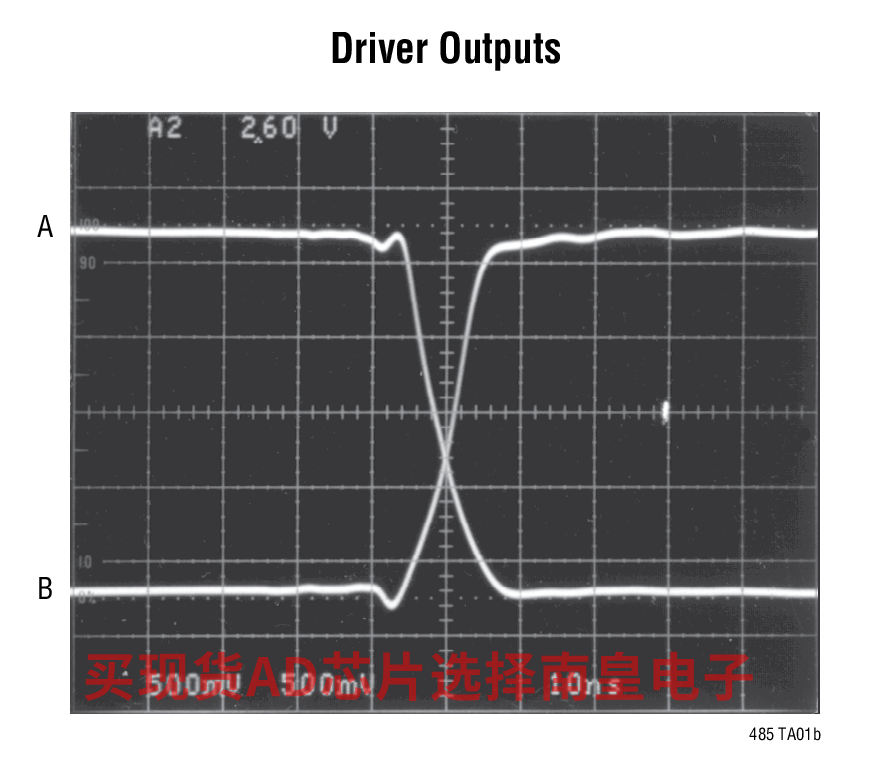

• 于 5ns 变化时的典型驱动器传播延迟为 30ns (用于高达 2.5MB 操作)
• 引脚与具有 ±60V 电压保护能力的 LTC2862 相兼容

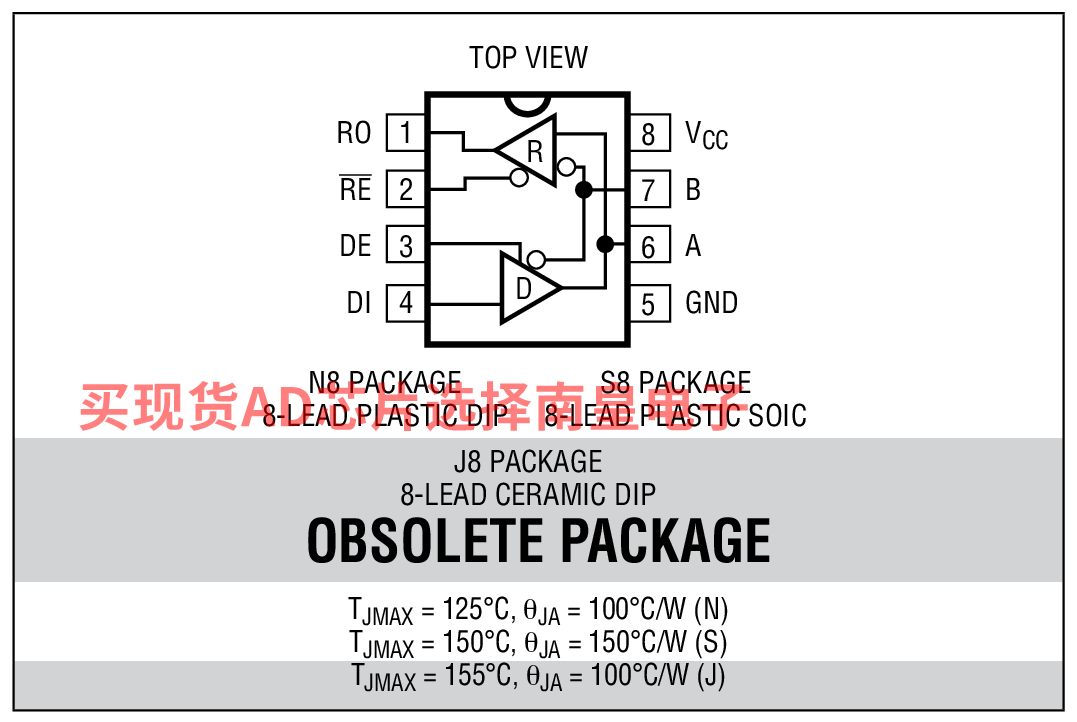

LTC485CN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：1.35（100-499个）；1.3（1000+个）

LTC485CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.8（100-499个）；1.71（1000+个）

LTC485CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.8（100-499个）；1.71（1000+个）

LTC485IN8#PBF，封装：8-Lead PDIP (Narrow 0.3 Inch)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.9（100-499个）；1.8（1000+个）

LTC485IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.31（1000+个）

LTC485IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.31（1000+个）

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。
