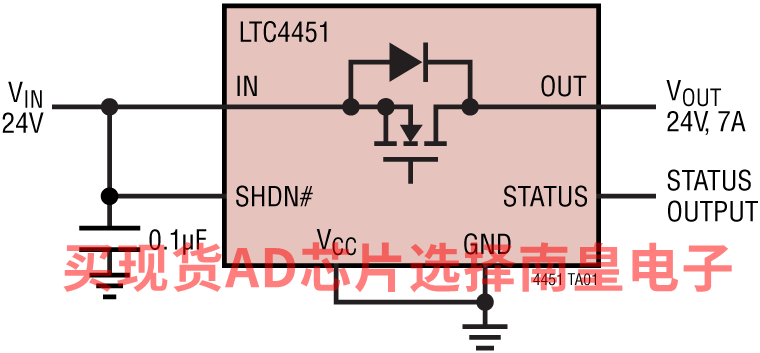

LTC4451是一款使用集成N通道功率MOSFET的高性能肖特基二极管替代产品。该器件可轻松"ORs"电源以增加系统可靠性并防止反向导通。

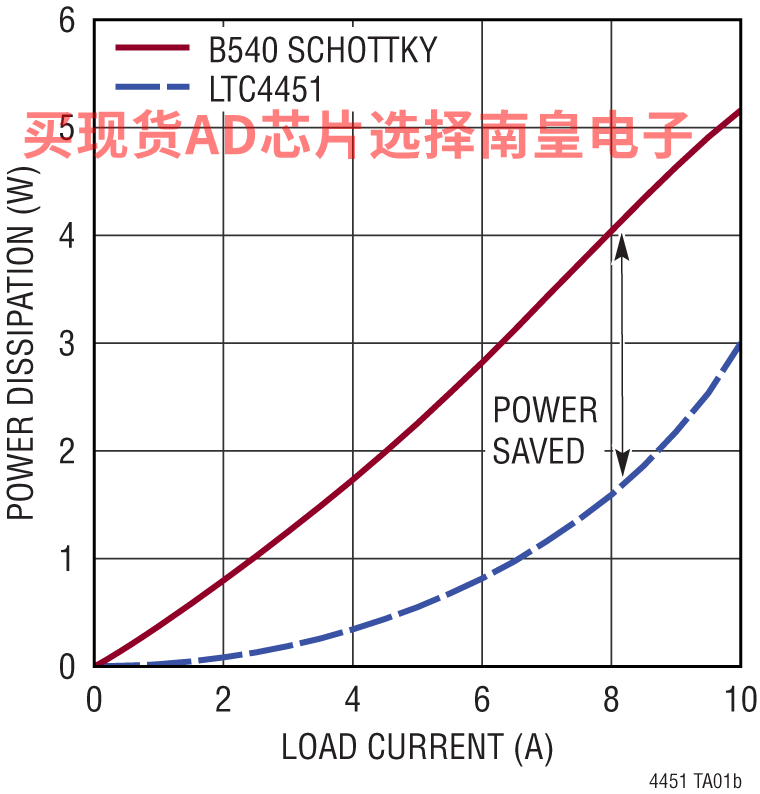

LTC4451将正向电压调节至15mV，与肖特基二极管相比，较大程度地降低了功率损耗。调节确保在二极管-OR应用中平滑传输电流而不产生振荡。当功率MOSFET处于完全增强状态时，晶体管的RDS(ON)为21mΩ，额定正向导通电流高达7A，同时功耗为1.34W。具有快速瞬态响应的高性能栅极驱动器可较大限度地降低正向功耗和反向电流。在低压应用中，VCC输入使VIN降到地。LTC4451采用小型16引脚2mm × 3mm LQFN封装。

应用

• 肖特基二极管替代器件
• 工业、医疗和消费电子便携式设备
• 电池和壁式适配器二极管“或”操作

• 通过替换无外部元件的功率肖特基二极管来降低功耗
• 内部 7A、21mΩ N 通道 MOSFET
• 15mV 稳压正向电压
• 20μA 工作电流，0.8μA 关断电流
• 具有 VCC > 2.75V 的 0V 至 40V 宽输入范围

• 快速开启可最大限度地减少电压降
• 快速反向恢复时间可将反向瞬态电流最小化
• 二极管“或“应用中的平滑切换

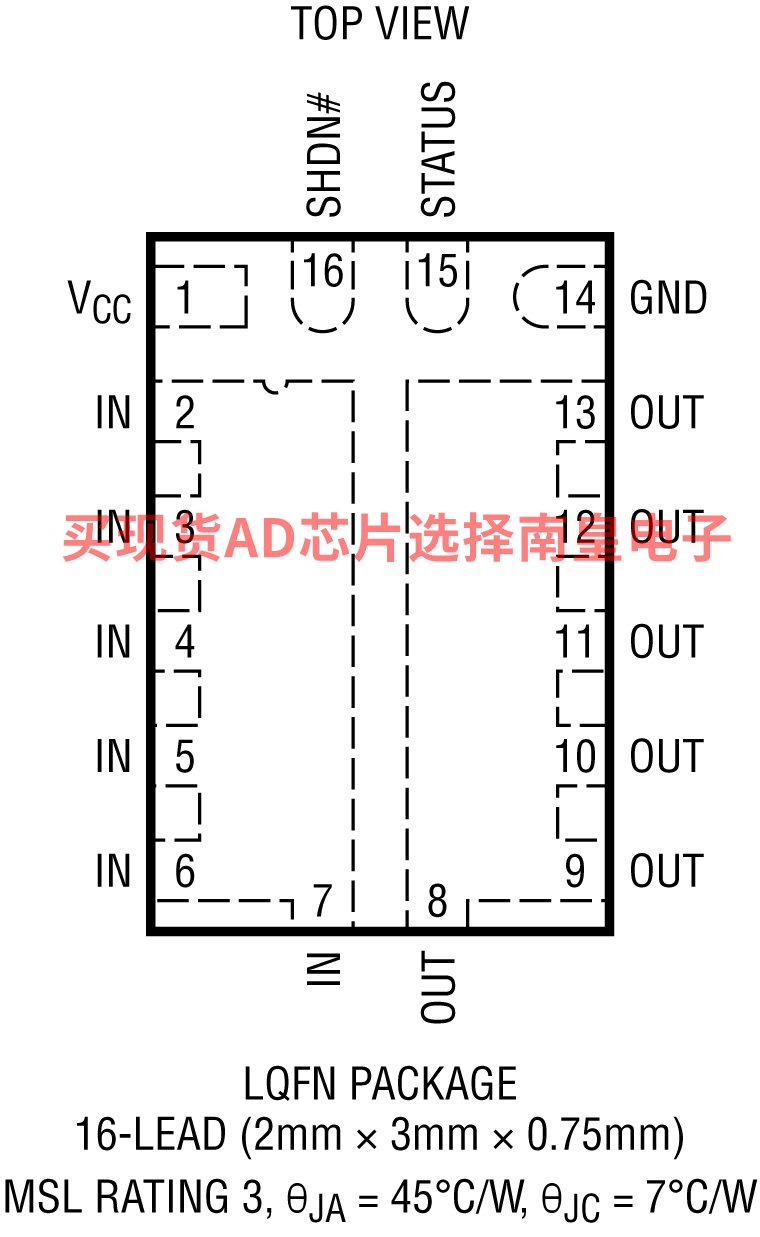

• 16 引脚、2mm × 3mm LQFN 封装

LTC4451AV#TRMPBF，封装：16-Lead LQFN (2mm x 3mm x 0.75mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.96（100-499个）；2.49（1000+个）

LTC4451AV#TRPBF，封装：16-Lead LQFN (2mm x 3mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.49（1000+个）

DC3001A-B：LTC4451 | 具有关断模式的40V、7A低静态电流理想二极管

演示电路3001A-B显示集成低RDS(ON)MOSFET的LTC4451理想二极管控制器。该电路板内置两个独立的LTC4451理想二极管，共用一个公共地且工作电压范围为0V至40V，在25°C环境温度下最多可承载8A的电流。通过将输出通道连接在一起，可以将电路板设置为二极管“或”配置。

注意：尽管DC3001A-B在25°C下可承载8A电流，但LTC4451是针对–40°C至125°C范围内最大7A的电流设计的。请按照数据手册建议，在整个工作温度范围内设计您的应用。
