- 制造厂商：AD
- 产品类别：高端开关和MOSFET驱动器
- 技术类目：高端开关和MOSFET驱动器
- 功能描述：高电压同步 N 沟道 MOSFET 驱动器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4444-5 是一款高频高电压栅极驱动器，可利用一个同步 DC/DC 转换器和高达 100V 的电源电压来驱动两个 N 沟道 MOSFET。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。
LTC4444-5 针对两个与电源无关的输入进行配置。高压侧输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 114V 的电压条件下运行。
LTC4444-5 包含欠压闭锁电路，用于在器件启动时停用外部 MOSFET。LTC4444-5 还内置了自适应贯通保护功能，用于阻止两个 MOSFET 同时传导。
如需了解该产品系列的相似驱动器，请查阅下表。
参数 LTC4444-5 LTC4446 LTC4444 贯通保护功能 有 无 有 绝对最大TS 100V 100V 100V MOSFET 栅极驱动电压 4.5V 至 13.5V 7.2V 至 13.5V 7.2V 至 13.5V VCC UV+ 4V 6.6V 6.6V VCC UV– 3.5V 6.15V 6.15V应用
- 分布式电源架构
- 汽车电源
- 高密度电源模块
- 电信系统
- 自举电源电压至 114V
- 宽 VCC 电压：4.5V 至 13.5V
- 自适应贯通保护功能
- 1.4A 峰值顶端栅极上拉电流
- 1.75A 峰值底端栅极上拉电流
- 1.5Ω 顶端栅极驱动器下拉电阻
- 0.75Ω 底端栅极驱动器下拉电阻
- 5ns 顶端栅极下降时间驱动 1nF 负载
- 8ns 顶端栅极上升时间驱动 1nF 负载
- 3ns 底端栅极下降时间驱动 1nF 负载
- 6ns 底端栅极上升时间驱动 1nF 负载
- 可驱动高压侧和低压侧 N 沟道 MOSFET
- 欠压闭锁功能

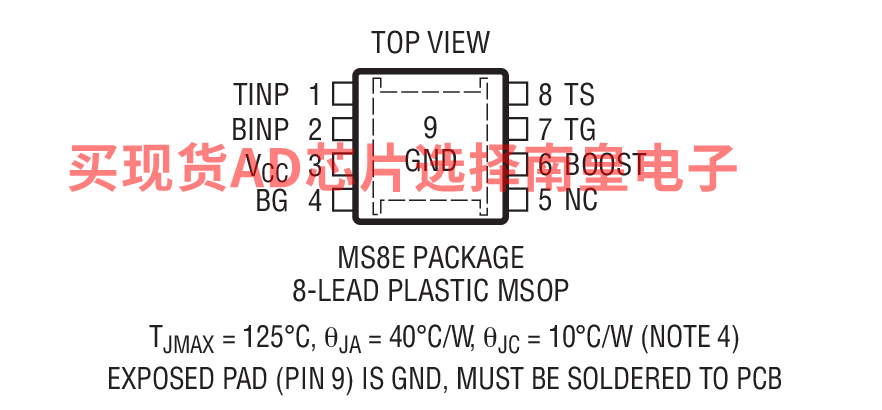

- 耐热增强型 8 引脚 MSOP 封装
LTC4444EMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；1.93（1000+个）
LTC4444EMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；1.93（1000+个）
LTC4444HMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：2.78（100-499个）；2.27（1000+个）
LTC4444HMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.78（100-499个）；2.27（1000+个）
LTC4444IMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）
LTC4444IMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）
LTC4444MPMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：3.96（100-499个）；3.23（1000+个）
LTC4444MPMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：3.96（100-499个）；3.23（1000+个）
LTC4444EMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；1.93（1000+个）
LTC4444EMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；1.93（1000+个）
LTC4444HMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：2.78（100-499个）；2.27（1000+个）
LTC4444HMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：2.78（100-499个）；2.27（1000+个）
LTC4444IMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）
LTC4444IMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.06（1000+个）
LTC4444MPMS8E-5#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：3.96（100-499个）；3.23（1000+个）
LTC4444MPMS8E-5#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：3.96（100-499个）；3.23（1000+个）
