LTC4442（高速同步 N 沟道 MOSFET 驱动器）-AD代理

LTC4442的基本参数

制造厂商：AD
产品类别：高端开关和MOSFET驱动器
技术类目：高端开关和MOSFET驱动器
功能描述：高速同步 N 沟道 MOSFET 驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4442的产品详情：

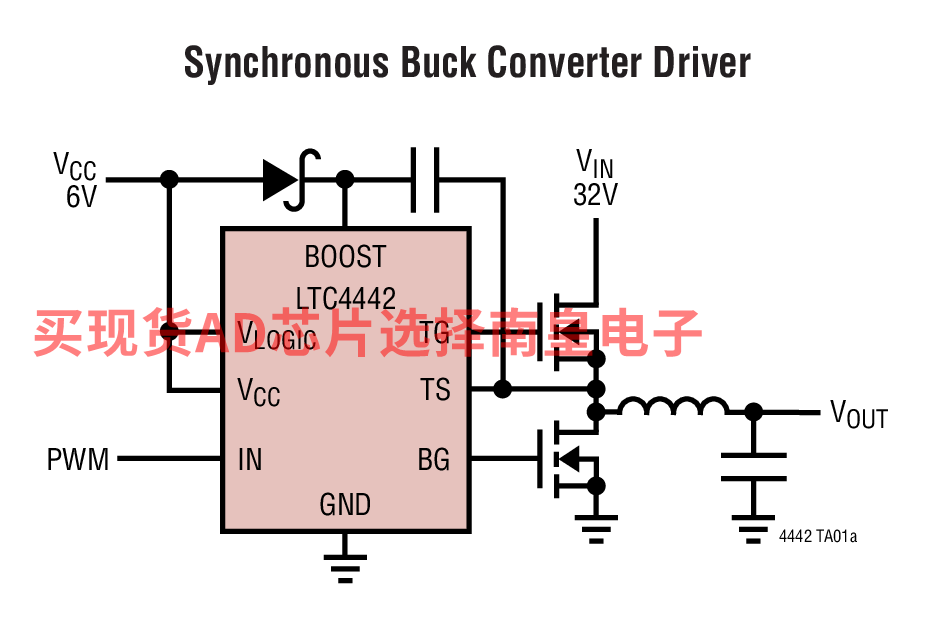

LTC4442 是一款高频栅极驱动器，专为利用一种同步降压型 DC/DC 转换器拓扑结构来驱动两个 N 沟道 MOSFET 而设计。强大的驱动能力降低了具高栅极电容 MOSFET 中的开关损耗。

LTC4442 具有一个用于输入逻辑电路的分离电源，以实现与控制器 IC 信号摆幅的匹配。如果输入信号未处于被驱动的状态，则 LTC4442 将启动一种停机模式，该模式把两个外部 MOSFET 全部关断。输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 42V 的电压条件下运行。

LTC4442 在驱动器和逻辑电源上均设有欠压闭锁电路，当存在欠压条件时，这些电路将关断外部 MOSFET。LTC4442 和 LTC4442-1 具有不同的欠压闭锁门限，以适应各种各样的应用。另外还内置了一种自适应贯通保护功能，用于防止因 MOSFET 交叉传导电流而造成功率损失。

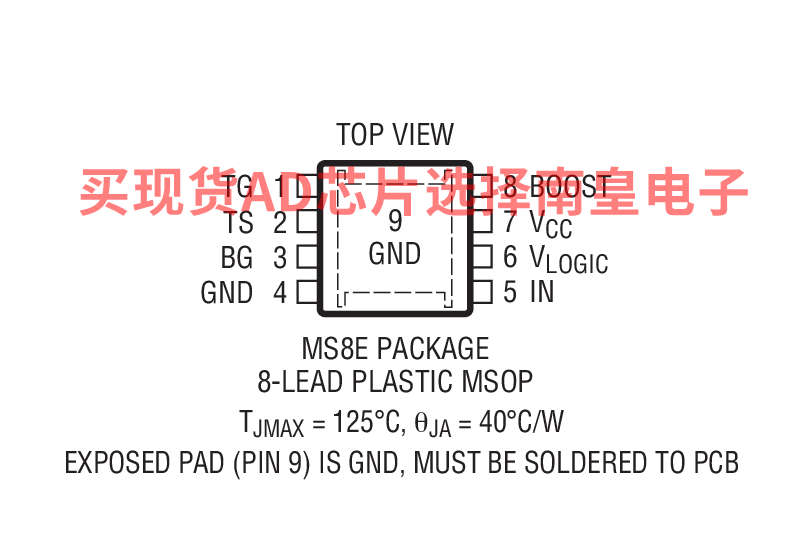

LTC4442/LTC4442-1 采用耐热增强型 8 引脚 MSOP 封装。

应用

分布式电源架构
高密度电源模块

LTC4442的优势和特点：

宽 VCC 范围：6V 至 9.5V
38V 最大输入电源电压
自适应贯通保护
2.4A 峰值上拉电流
5A 峰值下拉电流

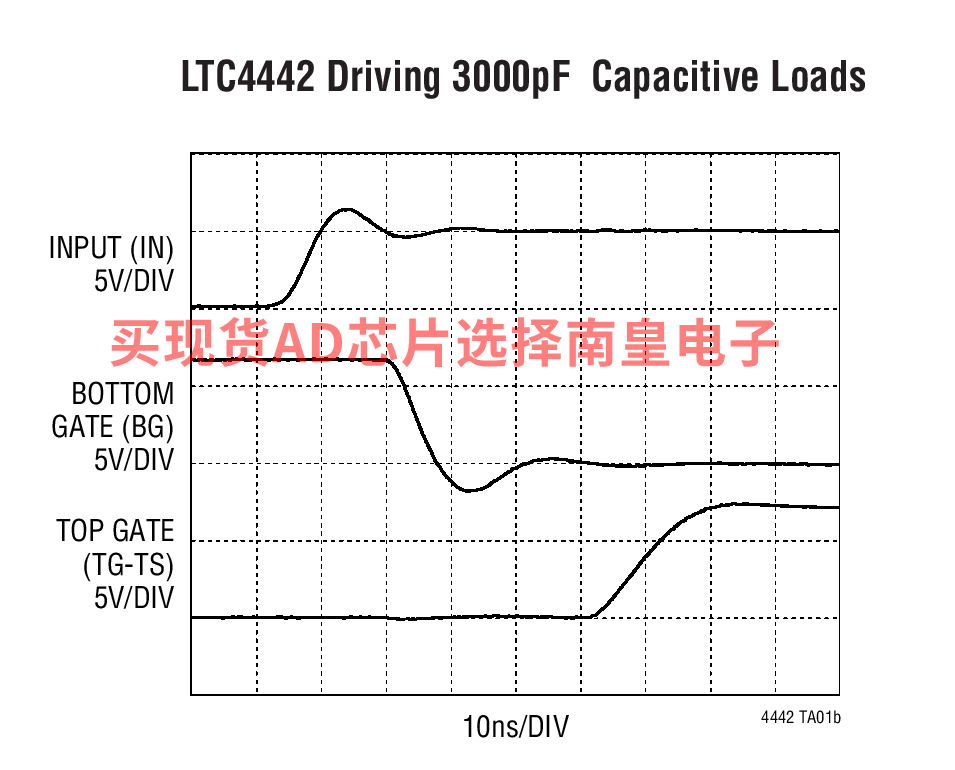

8ns TG 下降时间驱动 3000pF 负载
12ns TG 上升时间驱动 3000pF 负载
采用分离电源以匹配 PWM 控制器
驱动双 N 沟道 MOSFET
具欠压闭锁功能
耐热增强型 MSOP 封装

LTC4442具体的完整产品型号参数及价格（美元）：

LTC4442EMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.73（100-499个）；1.44（1000+个）

LTC4442EMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.73（100-499个）；1.44（1000+个）

LTC4442EMS8E-1#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.73（100-499个）；1.44（1000+个）

LTC4442EMS8E-1#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.73（100-499个）；1.44（1000+个）

LTC4442IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.6（1000+个）

LTC4442IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.6（1000+个）

LTC4442IMS8E-1#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.6（1000+个）

LTC4442IMS8E-1#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.6（1000+个）

LTC4442的评估套件：
