LTC4440的基本参数

制造厂商：AD
产品类别：高端开关和MOSFET驱动器
技术类目：高端开关和MOSFET驱动器
功能描述：高速、高电压、高端栅极驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4440的产品详情：

LTC4440 是一款高频、高端 N 沟道 MOSFET 栅极驱动器，专为在 VIN 高达 80V 的应用中运作而设计。而且，LTC4440 还能安全承受 100V VIN 瞬变并在此瞬变过程中继续运行。强大的驱动器能力可降低具高栅极电容 MOSFET 中的开关损耗。LTC4440 的上拉电路具有 2.4A 的峰值输出电流，而其下拉电路则具有 1.5Ω 的输出阻抗。

LTC4440 具有独立于电源的 TTL/CMOS 兼容型输入门限和 350mV 迟滞。输入逻辑信号在内部被电平移位至自举电源，此电源可以在高出地电位达 115V 的电压条件下运行。

LTC4440 包含高端和低端欠压闭锁电路，这些电路在启动时将停用外部 MOSFET。

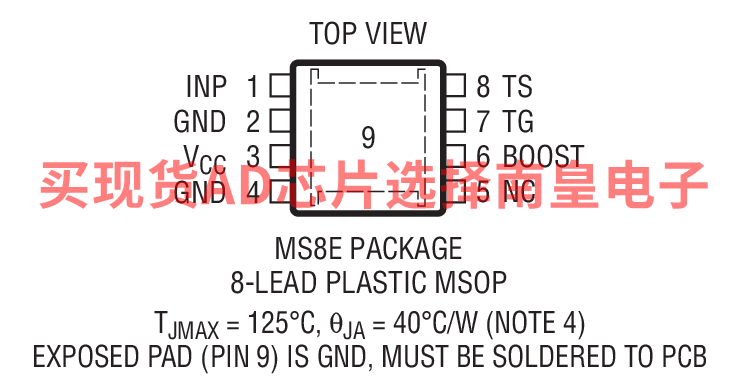

LTC4440 采用扁平 (高度仅 1mm) SOT-23 封装和耐热性能增强型 8 引脚 MSOP 封装。

参数 LTC4440 LTC4440-5 LTC4440A-5 最大工作 TS 80V 60V 80V 绝对最大 TS 100V 80V 100V MOSFET 栅极驱动器 8V 至 15V 4V 至 15V 4V 至 15V VCC UV+ 6.3V 3.2V 3.2V VCC UV- 6.0V 3.04V 3.04V
应用

电信电源系统
分布式电源架构
服务器电源
高密度电源模块

LTC4440的优势和特点：

宽工作 VIN 范围：高达 80V
坚固型架构可耐受 100V VIN 瞬变
强大的 1.5Ω 驱动器下拉电阻
强大的 2.4A 峰值电流驱动器上拉电流
7ns 下降时间驱动 1000pF 负载
10ns 上升时间驱动 1000pF 负载
可驱动标准门限 MOSFET
具迟滞的 TTL/CMOS 兼容型输入
输入门限独立于电源
欠压闭锁
扁平 (高度仅 1mm) SOT-23 (ThinSOT) 封装和耐热性能增强型 8 引脚 MSOP 封装

LTC4440具体的完整产品型号参数及价格（美元）：

LTC4440EMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.38（100-499个）；1.99（1000+个）

LTC4440EMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.38（100-499个）；1.99（1000+个）

LTC4440ES6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；2.01（1000+个）

LTC4440ES6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.33（100-499个）；2.01（1000+个）

LTC4440IMS8E#PBF，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LTC4440IMS8E#TRPBF，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.71（100-499个）；2.2（1000+个）

LTC4440IS6#TRMPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.66（100-499个）；2.24（1000+个）

LTC4440IS6#TRPBF，封装：6-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.66（100-499个）；2.24（1000+个）
