LTC4421的基本参数

制造厂商：AD
产品类别：PowerPath、理想二极管和负载开关
技术类目：PowerPath、理想二极管和负载开关
功能描述：大功率优先化PowerPath控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4421的产品详情：

LTC4421可基于用户定义的优先级和有效性将两个输入电源中的一个连接到公共输出。按照定义，连接到V1是较高优先级电源，但可以动态更改。外部电阻式分压器可设置限定有效电压窗口的欠压和过压阈值。

强大的栅极驱动器可快速切换大型外部N通道MOSFET。快速切换电路可较大限度降低更改通道时的输出下降，同时避免反向和交叉导通。快速比较器可检测输入短路并快速关闭N通道MOSFET，以便较大限度地减轻干扰。

外部检测电阻设置最大浪涌电流和电流限制电流。在电流限制过程中，LTC4421可控制N通道MOSFET栅极，在整个检测电阻上调节25mV电压。在用户可设置的时间内，检测电阻电压调节到25mV时，将会断开通道并生成故障。

应用

高可靠性系统
基于服务器的备份系统
工业手持式仪器仪表
电池备用系统

LTC4421的优势和特点：

0V 至 36V 宽工作范围（可耐受 60V）
可驱动用于高输出电流应用的大型外部 N 通道 MOSFET
精确限制浪涌电流
将较高优先级有效电源连接到输出负载
实时更改通道优先级

±2% OV、UV 输入比较器
可针对每个通道单独调整电流限制超时
可调输入验证时间
快速切换可较大限度减小 VOUT 下降

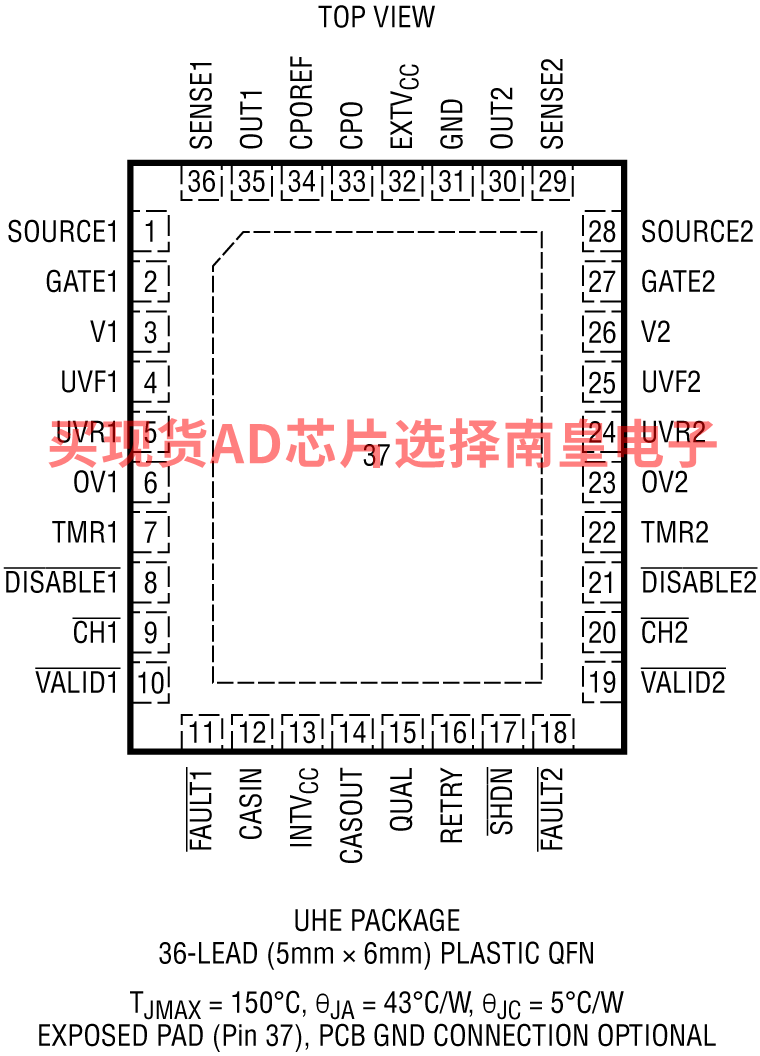

36 引脚 5mm × 6mm QFN 和 SSOP 封装

LTC4421具体的完整产品型号参数及价格（美元）：

LTC4421CG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：5.17（100-499个）；4.35（1000+个）

LTC4421CG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5.17（100-499个）；4.35（1000+个）

LTC4421CUHE#PBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：0 to 70C，AD官网报价：5.17（100-499个）；4.35（1000+个）

LTC4421CUHE#TRPBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.17（100-499个）；4.35（1000+个）

LTC4421HG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：6.26（100-499个）；5.26（1000+个）

LTC4421HG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.26（100-499个）；5.26（1000+个）

LTC4421HUHE#PBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.26（100-499个）；5.26（1000+个）

LTC4421HUHE#TRPBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.26（100-499个）；5.26（1000+个）

LTC4421IG#PBF，封装：28-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：5.69（100-499个）；4.79（1000+个）

LTC4421IG#TRPBF，封装：28-Lead SSOP，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：5.69（100-499个）；4.79（1000+个）

LTC4421IUHE#PBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：5.69（100-499个）；4.79（1000+个）

LTC4421IUHE#TRPBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.69（100-499个）；4.79（1000+个）

LTC4421的评估套件：

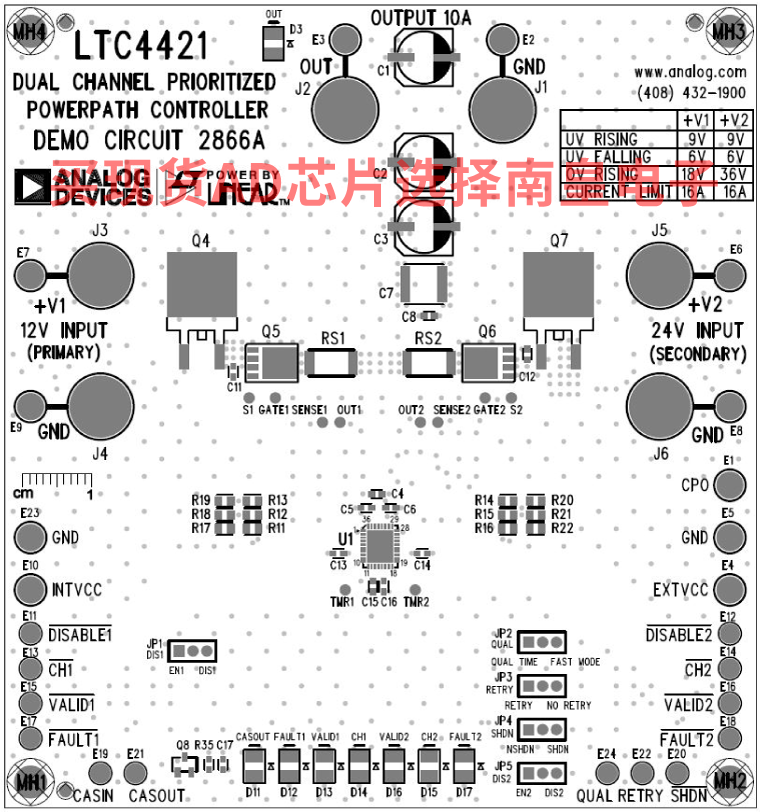

DC2866A：LTC4421演示板|双通道优先化 Powerpath 控制器

演示电路2866A在12V/24V、10A应用中采用了LTC4421双电源高功率优先化Powerpath控制器。LTC4421集成了强大的栅极驱动器以切换大型外部N通道MOSFET和快速切换电路，从而较大限度地减少OUT 下降，同时防止反向和交叉传导电流，使其成为高可靠性系统、电池备用系统和服务器的理想解决方案。DC2866A在两个输入供电轨之间进行权衡，从而选择优先级高的有效电源为负载供电。根据定义，虽然会发生动态变化，连接到V1的电源为较高优先级电源。外部电阻分压器设置绑定有效电压窗口的欠压和过压阈值。外部检测电阻设置可流向负载的最大电流限值。两个或多个DC2866A可级联，从而可在两个以上的供电轨之间切换。

LTC4421的电路图解：
