- 制造厂商:AD
- 产品类别:PowerPath、理想二极管和负载开关
- 技术类目:PowerPath、理想二极管和负载开关
- 功能描述:具后备电源监视功能的 18V、双路输入微功率 PowerPath 优先级排序器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
LTC4420 是一款具有低工作电流的双输入单片式 PowerPath 优先级排序器,可在欠压和电源缺失的情况下为保持关键电路的有效运行提供后备切换。与二极管 “或” 产品不同,该器件从闲置电源吸收的电流极小,即使其电压高于工作电源也不例外。

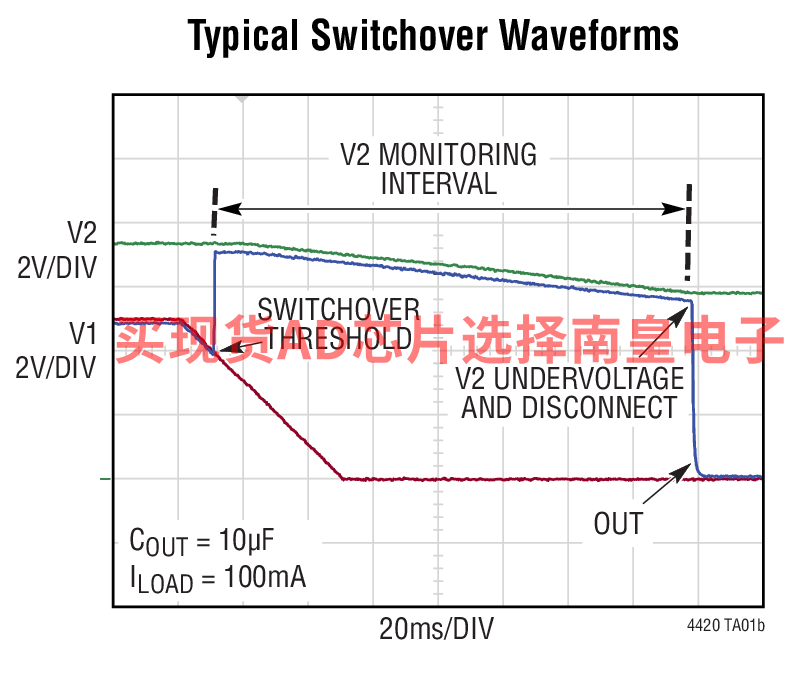

内部 2Ω、电流限制 PMOS 开关提供从一个主输入 (V1) 或一个后备输入 (V2) 至输出的电源通路选择。两个通过外部阻性分压器设定的可调电压监视器在设定 V1 至 V2 切换门限和 V2 欠压门限方面提供了灵活性。V1 被持续监视,而 V2 电源监视包括可控的低占空比欠压 (UV) 监视。当主输入 V1 下降时,ADJ 监视器输入使 OUT 切换至 V2。当 V2 下降时,则把它与 OUT 断接 (如果 V2DIS 为低电平)。快速非重叠切换电路负责防止发生反向和交叉传导,同时尽量减小输出压降。
辅助电压监视器 CMP1 提供灵活的电压监视,而输出 V2OK 则提供 V2 欠压状态。新鲜度密封模式用于避免 V2 电池在贮存或装运期间放电
Applications- 低功率电池后备
- 便携式设备
- 销售点 (POS) 设备
- 从两个输入中选择优先级最高的有效电源
- 宽工作电压范围:1.8V 至 18V
- 内部双 2Ω、0.5A 开关
- 3.6μA 的低工作电流
- 低的 320nA V2 电流 (当 V1 连接至 OUT)
- 可隔离反向和交叉传导电流
- 可提供至–15V的反向电源保护
- 内置 V2 测试和任选的 V2 断接
- V2 新鲜的密封 / 装运模式
- 准确度为 ±1.5% 的可调切换门限
- 准确度为 ±2.3% 的 V2 监视器和比较器
- 过流和热保护

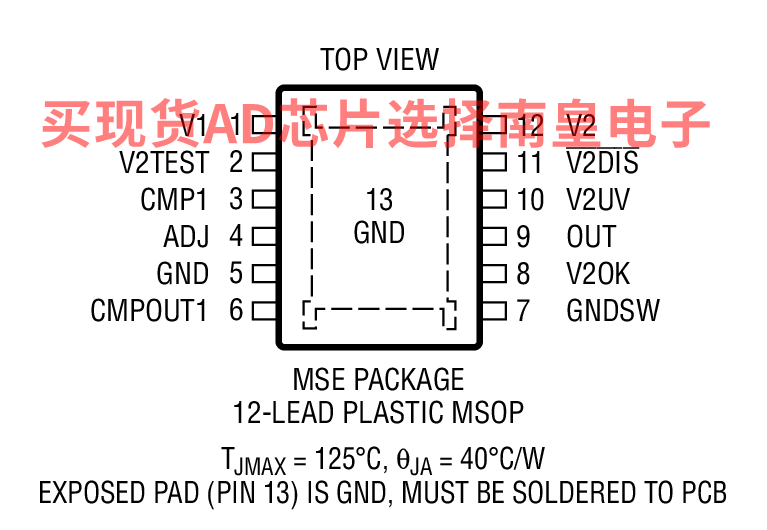

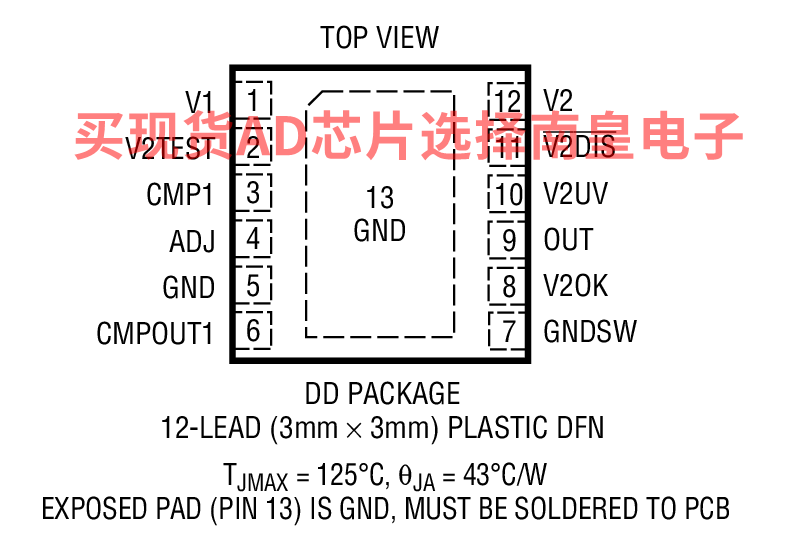

- 耐热性能增强型 12 引脚 3mm x 3mm DFN 封装和 12 引脚裸露衬垫 MSOP 封装
LTC4420CDD#PBF,封装:12-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:0 to 70C,AD官网报价:4(100-499个);3.31(1000+个)
LTC4420CDD#TRPBF,封装:12-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:4(100-499个);3.31(1000+个)
LTC4420CMSE#PBF,封装:12-Lead MSOP w/ EP,包装形式及数量:管装,37,工作温度:0 to 70C,AD官网报价:4(100-499个);3.31(1000+个)
LTC4420CMSE#TRPBF,封装:12-Lead MSOP w/ EP,包装形式及数量:卷带,2500,工作温度:0 to 70C,AD官网报价:4(100-499个);3.31(1000+个)
LTC4420IDD#PBF,封装:12-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 85C,AD官网报价:4.60(100-499个);3.8(1000+个)
LTC4420IDD#TRPBF,封装:12-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:4.60(100-499个);3.8(1000+个)
LTC4420IMSE#PBF,封装:12-Lead MSOP w/ EP,包装形式及数量:管装,37,工作温度:-40 to 85C,AD官网报价:4.60(100-499个);3.8(1000+个)
LTC4420IMSE#TRPBF,封装:12-Lead MSOP w/ EP,包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:4.60(100-499个);3.8(1000+个)

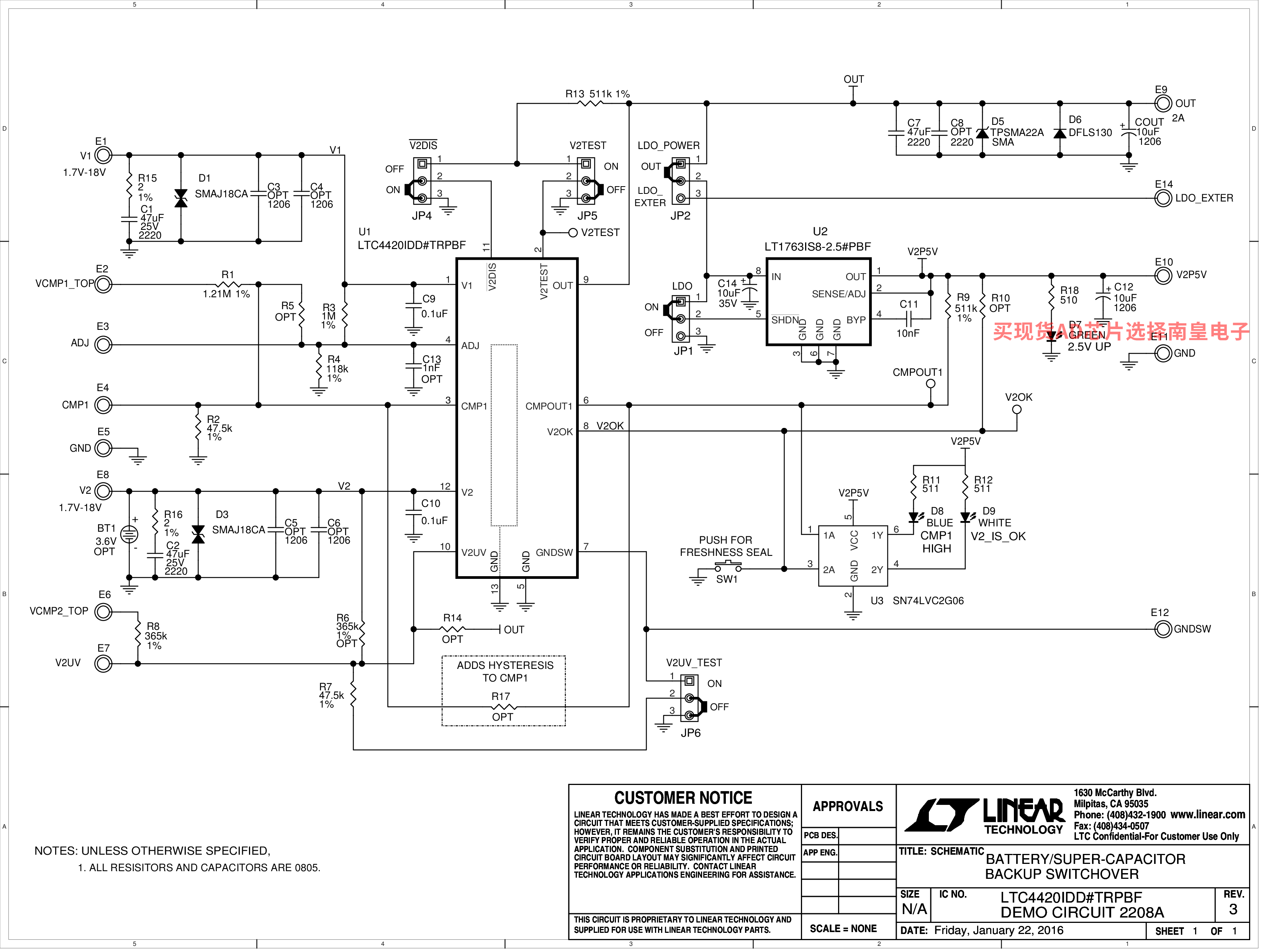

DC2208A:LTC4420CDD Demo Board | 18V Dual Input Micropower PowerPath Prioritizer with Backup Supply Monitoring
Demonstration circuit DC2208A uses the LTC4420 to provide backup switchover, keeping the output load powered during brownout or power loss conditions. Priority is assigned by supply connection to the V1 and V2 inputs. The power source connected to the V1 input has a higher priority, and it is monitored continuously by adjustable comparator (ADJ) with the proper threshold arranged by an external resistive divider. If the input voltage V1 exceeds 1.55V (1.8V worst case) and the ADJ pin is above 1.097V for at least 64ms after V1 has powered up, and then stays above 1.047V, V1 is considered valid, and the LTC4420 connects V1 to load (OUT pin). If V1 drops below 1.52V, or the ADJ pin voltage is lower than 1.047V, V1 is considered invalid, and LTC4420 switches V2 to load, if the V2DIS pin voltage is above 0.9V. If the V2DIS pin voltage is below 0.2V, V2 to load connection is activated only if V2UV is >0.387V.
