LTC4418 可根据优先级和有效性把两个有效电源之一连接至一个公共输出。优先级由引脚分配来确定，V1 被分配了较高的优先级，而 V2 则为较低的优先级。当某个电源的电压连续处于其过压 (OV) 和欠压 (UV) 窗口之内的时间至少为配置的验证时间时，该电源就被定义为“有效”。假如优先级最高的有效输入脱离了 OV/UV 窗口，则立即将该通道断接，并把另一个有效输入连接至公共输出。可将多个 LTC4418 以及三通道器件 LTC4417 级联起来，以在多于 2 个输入之间提供切换。

LTC4418 内置了快速非重叠开关电路以防止发生反向和交叉传导，同时尽量地减少输出压降。栅极驱动器包括一个 6V 箝位以保护外部 MOSFET。一种受控的软启动功能可较大限度地减小启动浪涌电流。当输入电源处于其 OV/UV 窗口之内的持续时间已达到验证时间时，漏极开路 VALID 输出将发出指示信号。验证时间可停用或采用一个外部电容器进行调节。

应用

• 工业手持式仪器
• 高可用性系统
• 电池备份系统
• 服务器和计算机外设

• 从两个输入中选择优先级最高的电源
• 可隔离反向和交叉传导电流
• 宽的工作电压范围：2.5V 至 40V
• 可针对电池反接提供 –42V 保护
• 可容许 60V 的 V1、V2 输入
• 可调的输入验证时间

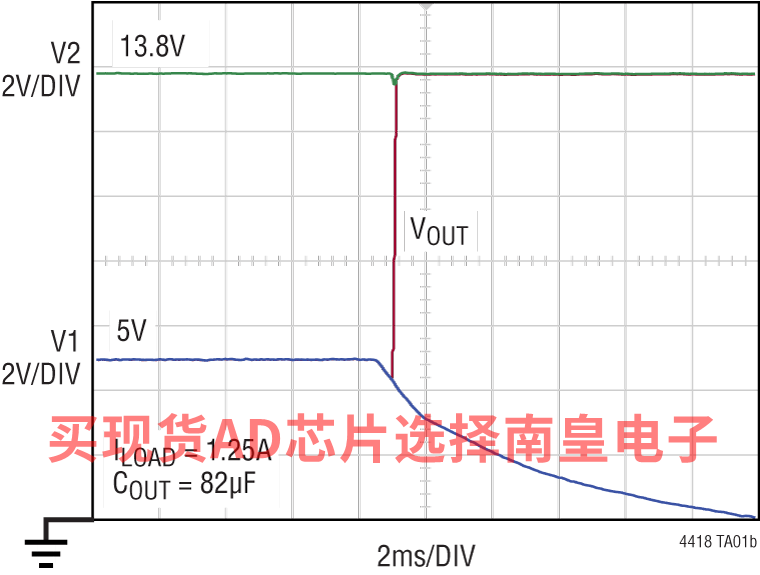

• 快速切换可较大限度减小输出电压降
• 26μA 的低工作电流
• ±1.5% 输入过压 / 欠压保护
• 可调的过压 / 欠压迟滞
• 可级联以适合更多的输入电源
• 20 引脚 4mm x 4mm QFN 封装

LTC4418CUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：3.34（100-499个）；2.76（1000+个）

LTC4418CUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.34（100-499个）；2.76（1000+个）

LTC4418IUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.83（100-499个）；3.17（1000+个）

LTC4418IUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.83（100-499个）；3.17（1000+个）

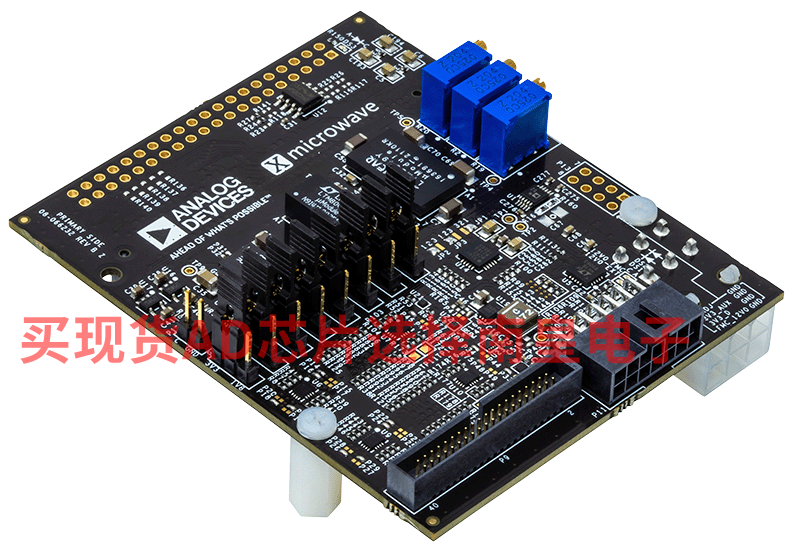

AD-FMCXMWBR1-EBZ：兼容 FMC X-Microwave 的电平转换器和电源套件

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板，外形规格与 FMC 兼容。它由 FMC 连接器供电，而对于需要更高负载电流的应用，可以添加外部电源。在这种情况下，将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压，可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

RF 和微波设计 电压电平转换 通用软件无线电 雷达系统 点对点通信系统 多输入/多输出 (MIMO) 无线电 自动测试设备

---

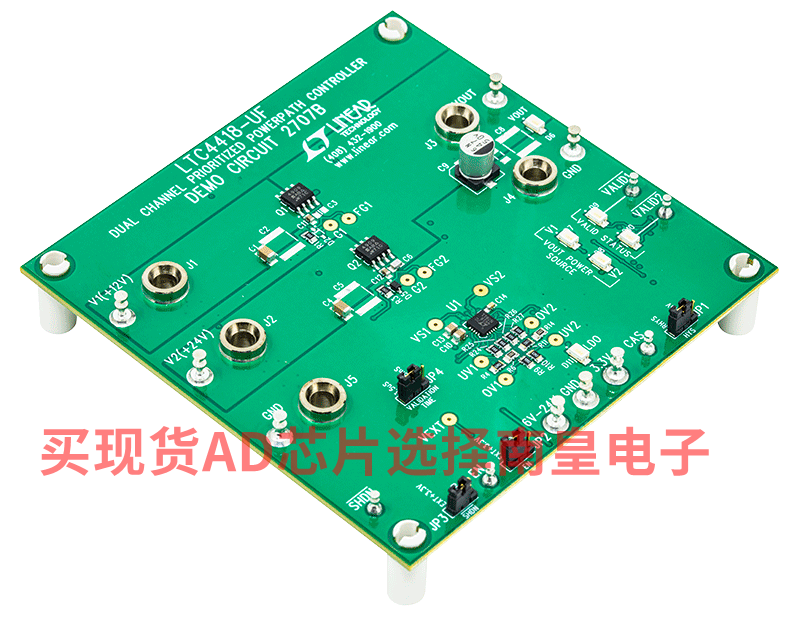

DC2707B：LTC4418双通道优先级PowerPath控制器

演示电路2707B使用LTC4418在两个输入供电轨之间进行仲裁，从而选择优先级较高的有效电源为负载供电。V1供电轨定义为具有较高优先级，而V2供电轨具有较低优先级。两个供电轨具有单独的过压和欠压比较器，用于通过外部阻性分压器设置有效窗口阈值。如果优先级较高的供电轨电压V1在定义窗口（过压或欠压）之外，则V2供电轨（如果有效）将使能并为负载供电。两个或多个LTC4418可级联，从而可在两个以上的供电轨之间切换。
