LTC4417（确定了优先级的 PowerPath 控制器）-AD代理

LTC4417的基本参数

制造厂商：AD
产品类别：PowerPath、理想二极管和负载开关
技术类目：PowerPath、理想二极管和负载开关
功能描述：确定了优先级的 PowerPath 控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4417的产品详情：

LTC4417 可根据优先级将三个有效电源之一连接至一个公共输出。优先级由引脚分配来确定，V1 被分配了较高的优先级，而 V3 则为较低的优先级。当某个电源的电压连续处于其过压 (OV) 或欠压 (UV) 窗口之内的时间至少为 256ms 时，此电源就被定义为“有效”。假如优先级较高的有效输入脱离了 OV/UV 窗口，则立即将该通道断接，并把优先级次高的有效输入连接至公共输出。可以将 2 个或更多的 LTC4417 级联起来以在多于 3 个输入之间提供切换。

LTC4417 内置了快速非重叠开关电路以防止发生反向和交叉传导，同时尽量地减少电压降。栅极驱动器包括一个 6V 箝位以保护外部 MOSFET。一种受控的输出斜坡特性可较大限度地减小启动浪涌电流。当输入电源处于其 OV/UV 窗口之内的持续时间达到 256ms 时，漏极开路 VALID 输出将发出指示信号。

应用

工业手持式仪器
高可用性系统
电池后备系统
服务器和计算机外设

LTC4417的优势和特点：

从三个输入中选择优先级较高的电源
可隔离反向和交叉传导电流
宽工作电压范围：2.5V 至 36V
可针对电池反接提供 –42V 保护
快速切换可较大限度地减少输出电压降
28μA 的低工作电流
从低于 VOUT 的电源吸收
1.5% 输入过压 / 欠压保护
可调过压 / 欠压迟滞
P 沟道 MOSFET 栅极保护箝位
可级联以适合更多的输入电源

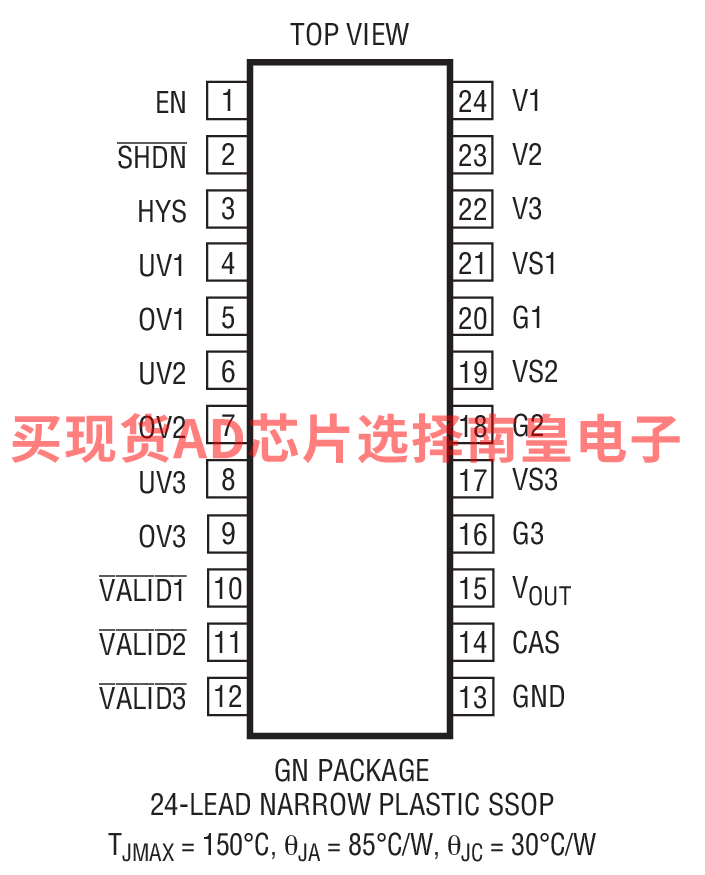

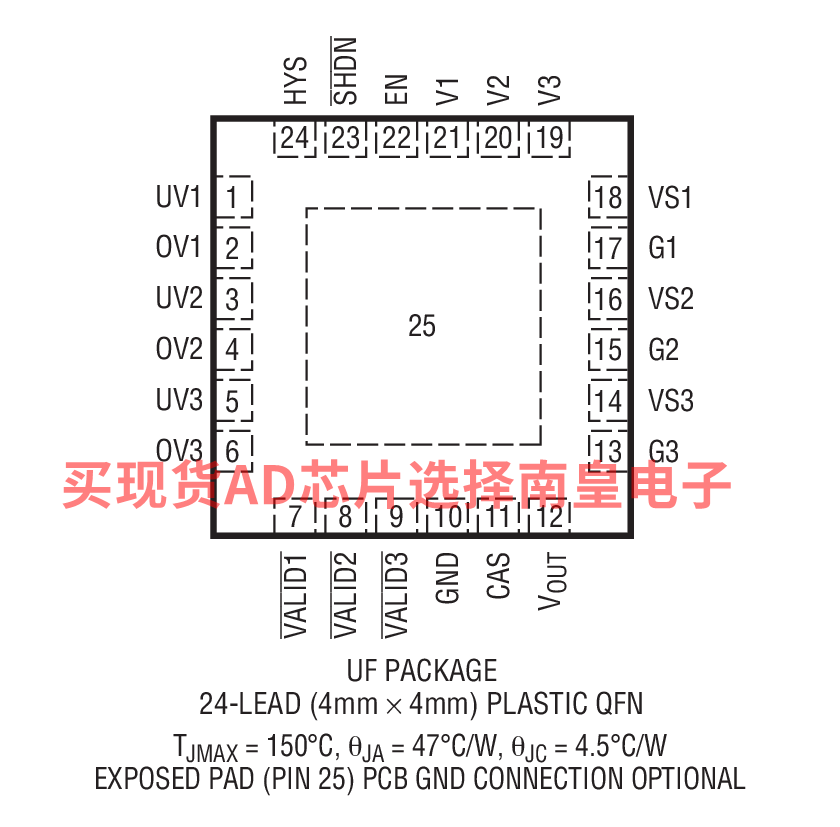

24 引脚窄体 SSOP 封装和 4mm x 4mm QFN 封装

LTC4417具体的完整产品型号参数及价格（美元）：

LTC4417CGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LTC4417CGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LTC4417CUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LTC4417CUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LTC4417HGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 125C，AD官网报价：5.65（100-499个）；4.63（1000+个）

LTC4417HGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.65（100-499个）；4.63（1000+个）

LTC4417HUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.51（100-499个）；4.52（1000+个）

LTC4417HUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.51（100-499个）；4.52（1000+个）

LTC4417IGN#PBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：4.92（100-499个）；4.03（1000+个）

LTC4417IGN#TRPBF，封装：24-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.92（100-499个）；4.03（1000+个）

LTC4417IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：4.79（100-499个）；3.92（1000+个）

LTC4417IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.79（100-499个）；3.92（1000+个）

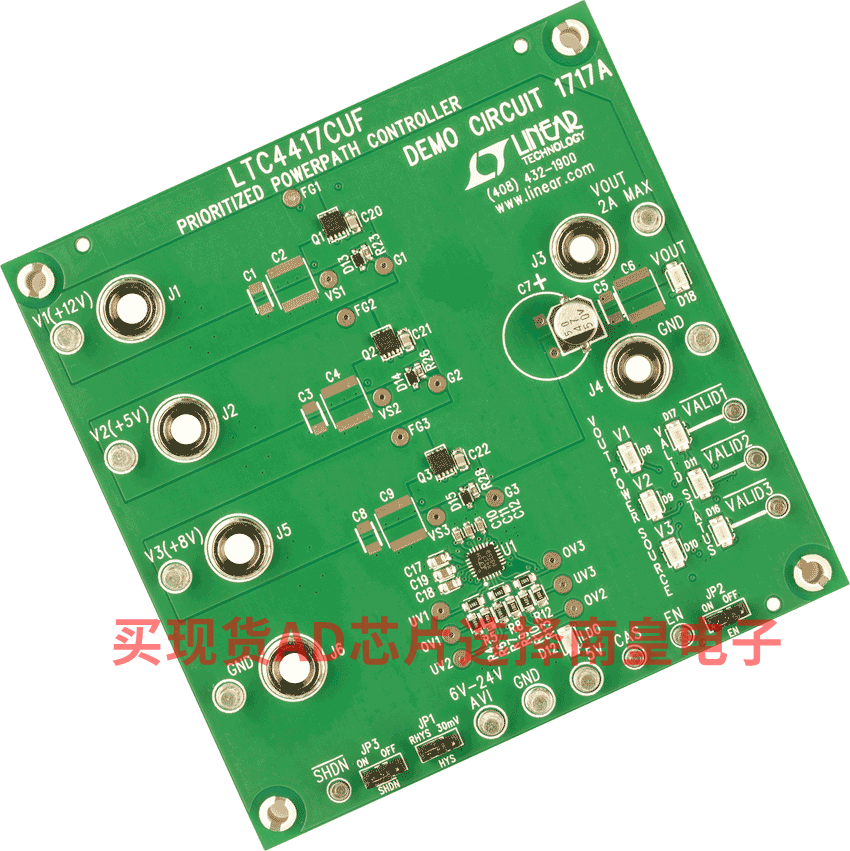

LTC4417的评估套件：

DC1717A：LTC4417CUF Demoboard : Prioritized PowerPath Controller

DC1717A: Demo Board for the LTC4417 Prioritized PowerPath Controller.

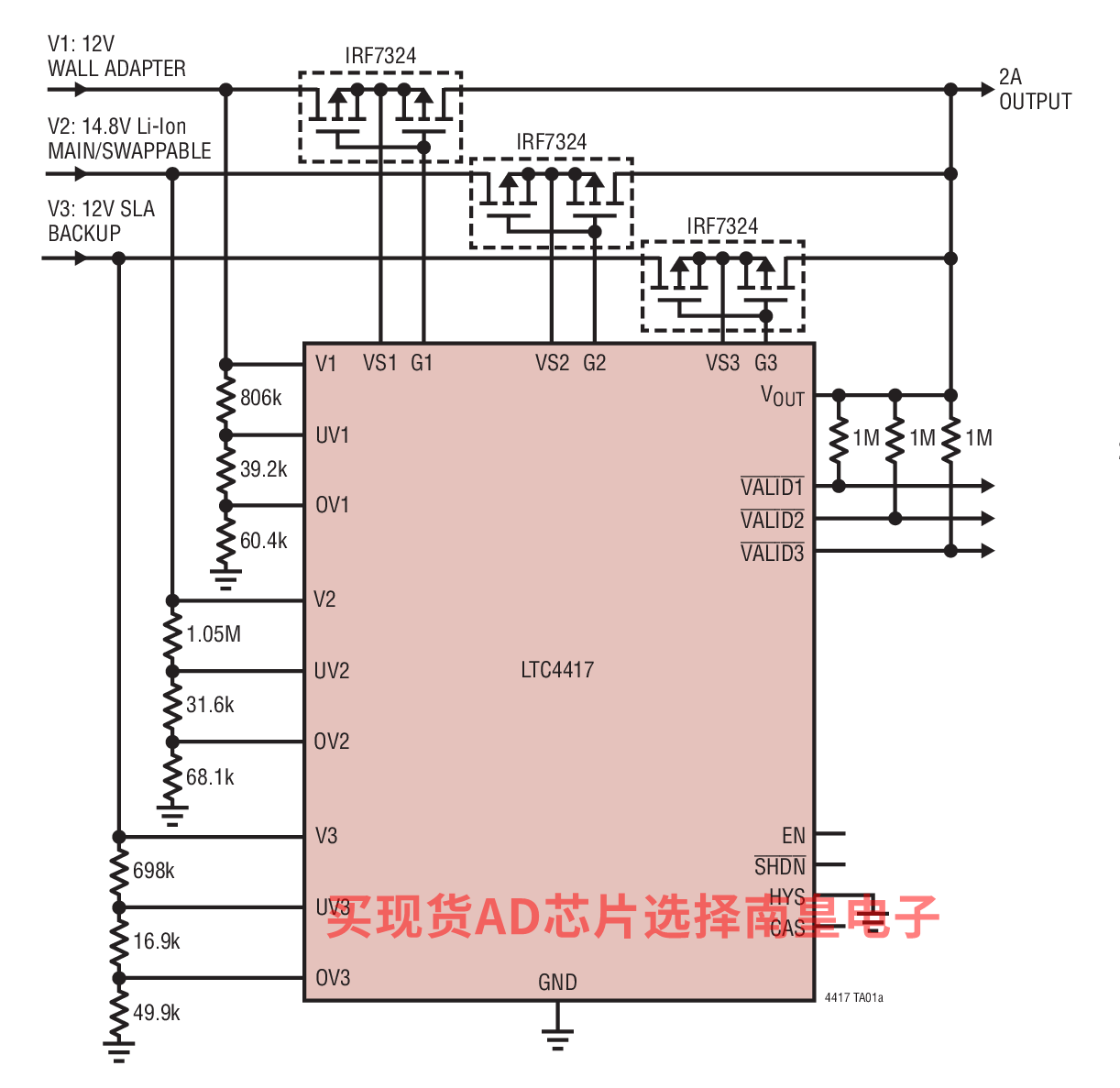

LTC4417的电路图解：

LTC4417的评估套件：
