LTC4415 包含两个单片式电源通路 (PowerPath) 理想二极管，各能提供高达 4A 的电流，并具 50mΩ 的典型正向导通电阻。在低电流条件下，二极管电压降在正向导通期间被调节至 15mV，从而扩大了电源工作范围并确保在电源切换过程中不会产生振荡。从 OUT 流至 IN 的反向电流小于 1μA，因而使得该器件非常适合于电源“或”应用。

采用输入 EN1 和 EN2 对两个理想二极管进行独立使能及优先级排序。输出电流限值可以采用 CLIM 引脚上的电阻器在 0.5A 至 4A 之间独立调节。此外，还能通过 CLIM 引脚电压来监视理想二极管电流。

漏极开路状态引脚在理想二极管处于正向导通状态时发出指示信号。当芯片温度接近热停机门限、或者输出负载超过电流限制门限时，对应的报警引脚将被拉至低电平。

应用

• 大电流电源通路开关
• 电池和墙上适配器二极管“或”
• 后备电池二极管“或”
• 逻辑控制型大电流电源开关
• 超级电容器“或”
• 多电池共享

• 双通道 50mΩ 单片式理想二极管
• 1.7V 至 5.5V 工作范围
• 每个二极管高达 4A 的可调电流限值
• 低反向漏电流 (1μA 最大值)

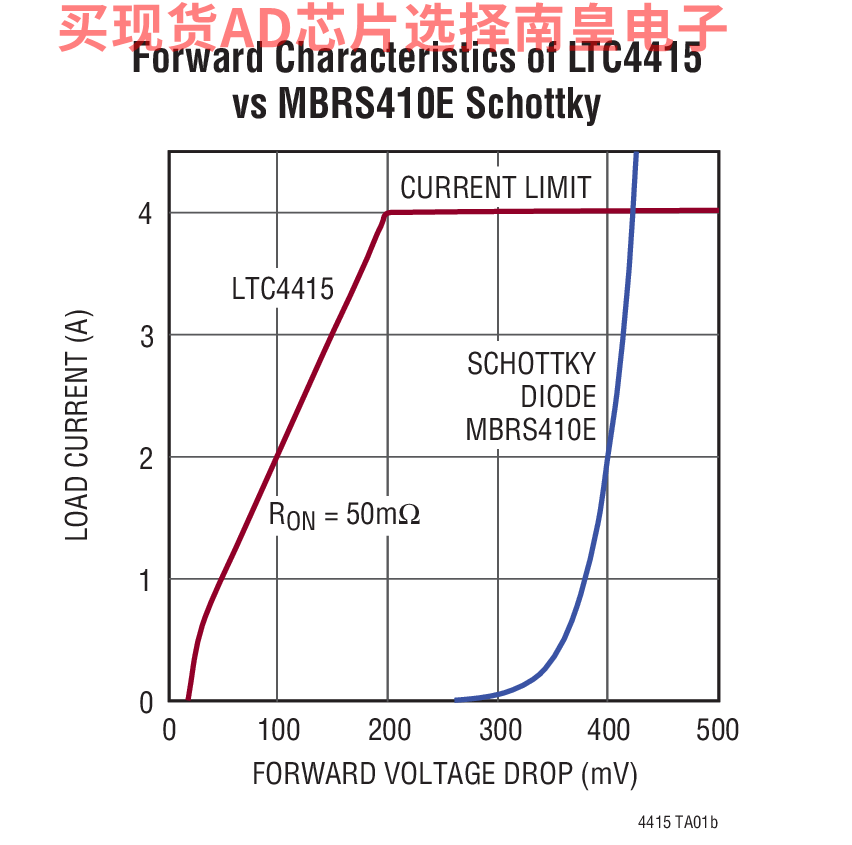

• 15mV 正向压降 (在稳压状态)
• 利用二极管“或”实现平稳切换
• 负载电流监视器
• 用于设定切换的高精度使能门限
• 软起动用于限制启动时的浪涌电流
• 状态引脚用于指示二极管正向导通
• 带警报的电流及热限

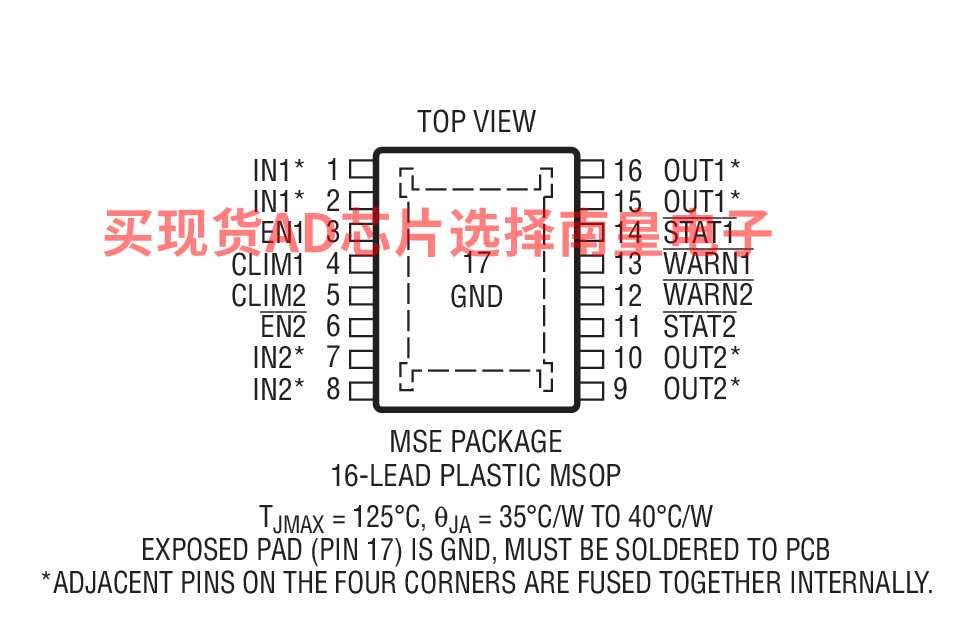

• 耐热性能增强型 16 引脚 MSOP 封装和 DFN (3mm x 5mm) 封装

LTC4415EDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.42（100-499个）；3.61（1000+个）

LTC4415EDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.42（100-499个）；3.61（1000+个）

LTC4415EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.42（100-499个）；3.61（1000+个）

LTC4415EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.42（100-499个）；3.61（1000+个）

LTC4415IDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC4415IDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC4415IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC4415IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

AD-3DSMARTCAM1-PRZ：Smart Camera for 3D & 2D sensing

The AD-3DSMARTCAM1-PRZ is a 2D & 3D machine vision solution with AI edge processing capabilities. It can be used for implementing advanced machine vision applications for different industry segments including logistics, robotics, agriculture and people activity monitoring.

An open-source SDK that accompanies the hardware platform enables configuring the camera and extracting depth, IR and RGB data from the camera on the host system of your choice. Windows and Linux support are built into the SDK as well as sample code and wrappers for various languages including Python, C/C++ and MATLAB. The SDK also integrates with 3rd party technologies like OpenCV, Open3D and RoS.

APPLICATIONS

Logistics Robotics Agriculture Building Management People Activity Monitoring Specification Table Camera 3D ToF sensor FoV 90x60, Range: 4m, Resolution 640x480 @ 30fps RGB sensor FoV 128x68, Range 6m, Resolution 1920x1080 @ 30fps Connectivity WiFi 802.11a/b/g/n/ac, 867Mbps with dual stream in 802.11n, 2x2 Access Points with MIMO standard Ethernet (optional) 1xRJ45 10M/100M/1G self-adaptive Ethernet port Bluetooth 5.0 Bluetooth Class 1 or Class2 transmitter operation, Adaptive frequency hopping Power supply External power 12V DC @ 2A Power over Ethernet (optional) PoE+ IEEE802.3-2012, max 20W Operating Conditions Temperature Range -25C to 60C Operating Class IP66 Computing Resources CPU Quad-core ARM A57 @ 1.43 GHz GPU 128-core Maxwell Memory 4 GB 64-bit LPDDR4 25.6 GB/s Storage 16GB eMMC Certifications Safety, EMC, Environment Eye safe and conforms to necessary regional standards

---

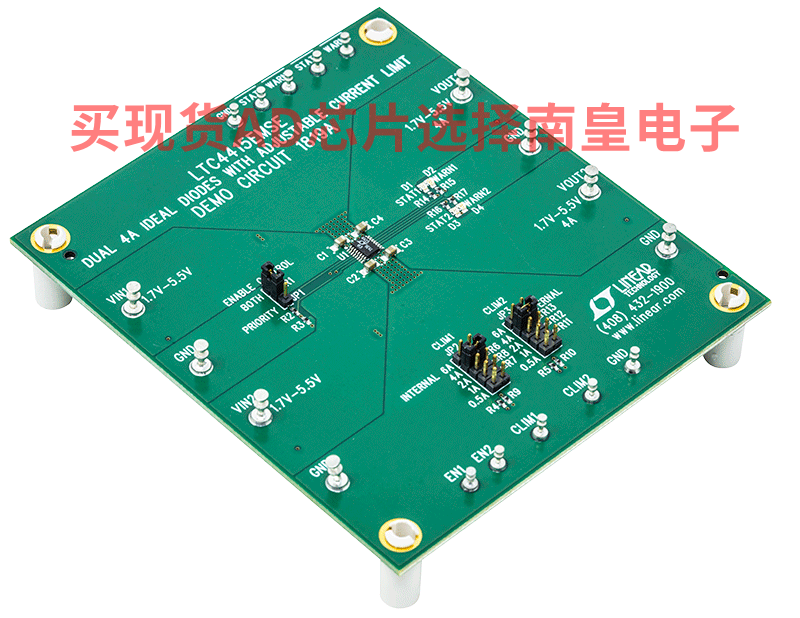

DC1819A：LTC4415EMSE演示板 I 具有可调限流功能的双通道4A理想二极管

DC1819A：具有可调限流功能的LTC4415双通道4A理想二极管演示板
