LTC4414（用于大 PFET 的 36V、低损耗 PowerPath控制器）-AD代理

LTC4414的基本参数

制造厂商：AD
产品类别：PowerPath、理想二极管和负载开关
技术类目：PowerPath、理想二极管和负载开关
功能描述：用于大 PFET 的 36V、低损耗 PowerPath控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4414的产品详情：

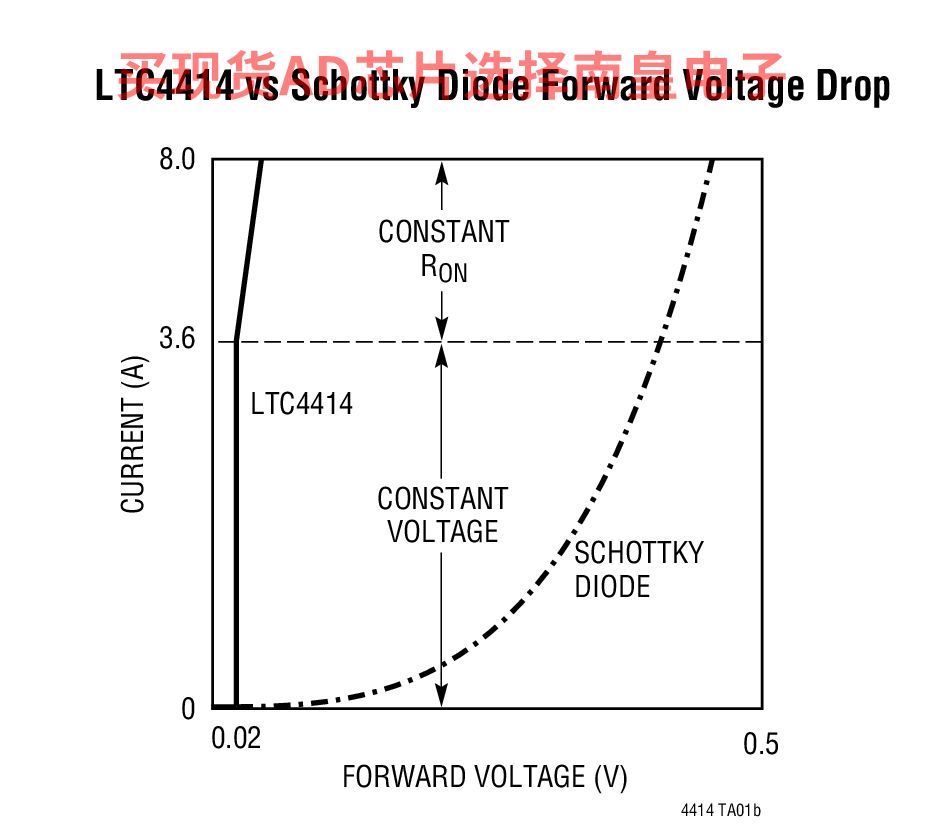

LTC4414 控制一个外部 P? 沟道 MOSFET，以造就一种用于电源切换的近理想型二极管功能。这实现了多个电源的高效“或”操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的压降通常为 20mV。对于那些采用了一个交流适配器或其它辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。可通过两个或更多 LTC4414 的互连来实现多个电池之间的切换或由单个充电器来对多个电池进行充电。

LTC4414 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来提供工作电源。低静态电流 (典型值为 30μA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。

当检测到一个辅助电源时，可采用 STAT 引脚来使能一个辅助 P? 沟道 MOSFET 电源开关。该引脚还可被用于在接入了一个辅助电源时向微控制器发出指示信号。控制 (CTL) 输入使得用户能够强制关断主 MOSFET 并将 STAT 引脚置于低电平。

LTC4414 采用扁平 8? 引脚 MSOP? 封装。

Applications

高电流电源通路开关
工业和汽车应用
不间断电源
逻辑控制型电源开关
后备电池系统
具有后备电池的应急系统

LTC4414的优势和特点：

专为驱动大 QG PFET 而设计
电源“或”二极管的非常低损耗型替代方案
3.5V? 至 36V AC/DC? 适配器电压范围
极少的外部组件
DC? 电源之间的自动切换
低静态电流：30μA
3V 至 36V 电池电压范围
电池反向保护
MOSFET? 栅极保护箝位
手动控制输入
节省空间的 8? 引脚 MSOP 封装

LTC4414具体的完整产品型号参数及价格（美元）：

LTC4414EMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；2.1（1000+个）

LTC4414EMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；2.1（1000+个）

LTC4414IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.76（100-499个）；2.32（1000+个）

LTC4414IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.76（100-499个）；2.32（1000+个）

LTC4414的评估套件：

DC1635A：LTC4412/LTC4414 Demo Board | VIN1 = 2.5V to 36V/VIN2 = 5V to 36V , VOUT1 @ 2A/VOUT2 @ 8A

DC1635A Demo Board for:

LTC4412HV 36V, Low Loss PowerPath Controller in ThinSOT

LTC4414 36V, Low Loss PowerPath Controller for Large PFETs

LTC4412 Low Loss PowerPath Controller in ThinSOT

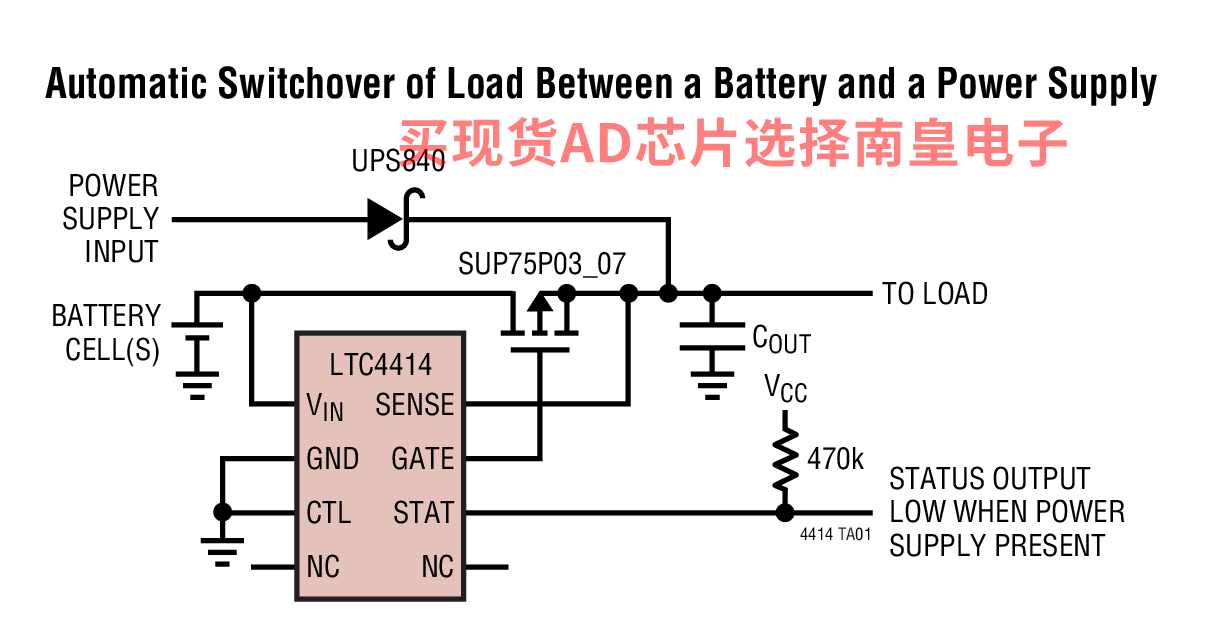

LTC4414的电路图解：

LTC4414的评估套件：
