- 制造厂商：AD
- 产品类别：PowerPath、理想二极管和负载开关
- 技术类目：PowerPath、理想二极管和负载开关
- 功能描述：采用 ThinSOT 封装的 2.6A 低损耗理想二极管
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4411是一款能够从一个 2.6V 至 5.5V 的输入电压来提供高达2.6A电流的理想二极管IC。LTC4411采用一种高度仅 1mm 的 5 引脚 SOT-23 封装。

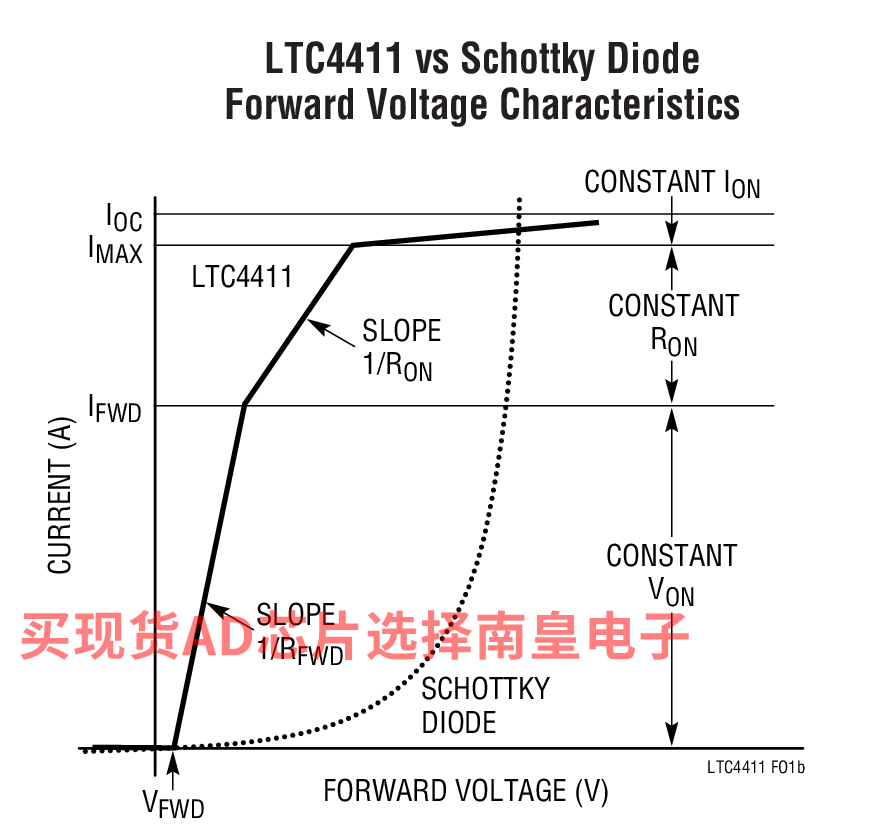

?LTC4411内含一个连接在 IN 和 OUT 引脚之间的 140mΩ P 沟道 MOSFET。在正常的正向操作期间，MOSFET 两端的压降被调节到低至 28mV。对于高至 100mA 的负载电流，静态电流低于 40μA。如果输出电压超过输入电压，则 MOSFET 被关断且会有低于 1μA 的反向电流从 OUT 流至 IN。最大正向电流被限制为恒定的 2.6A (典型值)，而且，内部热限制电路可在故障条件下对器件提供保护。
?一个漏极开路 STAT 引脚用于指示传导状态。STAT 引脚可被用来驱动一个在 LTC4411不传导正向电流时与一个交流电源相连的辅助 P 沟道 MOSFET 电源开关。
?一个高态有效控制引脚用于关断 LTC4411，并将消耗电流减小至 25μA 以下。当关断时，LTC4411利用一个低压状态信号来指示该条件。
应用- 蜂窝电话
- 手持式计算器
- 数码相机
- USB 外设
- 不间断电源
- 逻辑控制型电源开关
- PowerPath“或”二极管的低损耗替代方案
- 小的已调节正向电压 (28mV)
- 2.6A 最大正向电流
- 低正向接通电阻 (最大值为 140mΩ)
- 低反向漏电流 (<1μA)
- 2.6V 至 5.5V 工作电压范围
- 内部电流限值保护
- 内部热保护
- 无需外部有源组件
- LTC4412 的引脚兼容型单片替代器件
- 低静态电流 (40μA)
- 扁平 (1mm) 的 5 引脚 SOT-23 封装
LTC4411ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.85（1000+个）
LTC4411ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.85（1000+个）
LTC4411ES5#TRMPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.85（1000+个）
LTC4411ES5#TRPBF，封装：5-Lead TSOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.13（100-499个）；1.85（1000+个）
