- 制造厂商：AD
- 产品类别：浪涌抑制器、过压和过流保护
- 技术类目：高电压热插拔控制器
- 功能描述：低静态电流浪涌抑制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4380 低静态电流浪涌抑制器可保护负载免遭高压瞬变的损坏。它能够通过对一个外部 N 沟道 MOSFET 的栅极电压进行箝位，以在过压过程中 (例如：汽车应用中的抛负载情况) 把输出电压限制在一个安全数值，从而提供过压保护。固定的栅极箝位电压可针对 12V 和 24V / 28V 系统进行选择。对于任何电压高达 72V 的系统，则使用可调栅极箝位版本。该器件还提供了过流保护功能。
一个内部乘法器产生一个与 VDS 和 ID 成比例的 TMR 引脚电流，这样可根据 MOSFET 应力对过流和过压情况下的工作时间加以限制。
GATE 引脚能够驱动背对背 MOSFET 以提供反向输入保护功能，从而免除了采用肖特基二极管解决方案时的电压降和功率耗散。低的 8μA 工作电流允许该器件在始终保持接通和电池供电型应用中使用。一个准确的 ON 引脚比较器负责监视输入电源的欠压 (UV) 情况，而且还充当一个停机输入，从而把静态电流减小至 6μA。
应用
- 汽车 / 航空电子 / 工业浪涌保护
- 热插拔 / 带电插拔
- 用于电池供电型系统的高端开关
- 汽车抛载保护
- 低静态电流：工作时为 8μA
- 可承受高达 MOSFET 限值的浪涌电压
- 宽工作电压范围：4V 至 72V
- 过流保护
- 可选的内部 31.5V / 50V 或可调的栅极箝位电压
- 反向输入保护至 –60V
- 可调的接通门限
- 具 MOSFET 应力加速的可调故障定时器
- 控制 N 沟道 MOSFET
- 锁断和重试选项
- 故障期间的低重试占空比
- 10 引脚 DFN (3mm x 3mm) 封装和 MSOP 封装
LTC4380CDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CDD-2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CDD-2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CDD-3#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CDD-3#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CDD-4#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CDD-4#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-3#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-3#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-4#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380CMS-4#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.38（100-499个）；2.79（1000+个）
LTC4380HDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HDD-2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HDD-2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HDD-3#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HDD-3#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HDD-4#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HDD-4#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-1#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380HMS-1#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380HMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-2#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380HMS-2#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380HMS-3#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-3#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-3#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380HMS-3#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380HMS-4#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-4#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.26（100-499个）；3.52（1000+个）
LTC4380HMS-4#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380HMS-4#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.55（100-499个）；3.8（1000+个）
LTC4380IDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IDD-2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IDD-2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IDD-3#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IDD-3#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IDD-4#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IDD-4#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-1#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
LTC4380IMS-1#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
LTC4380IMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-2#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
LTC4380IMS-2#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
LTC4380IMS-3#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-3#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-3#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
LTC4380IMS-3#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
LTC4380IMS-4#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-4#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.2（1000+个）
LTC4380IMS-4#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
LTC4380IMS-4#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.17（100-499个）；3.48（1000+个）
DC2178A-B：LTC4380IDD-2 Demo Board | Low Quiescent Current Surge Stopper, Auto-Retry Version

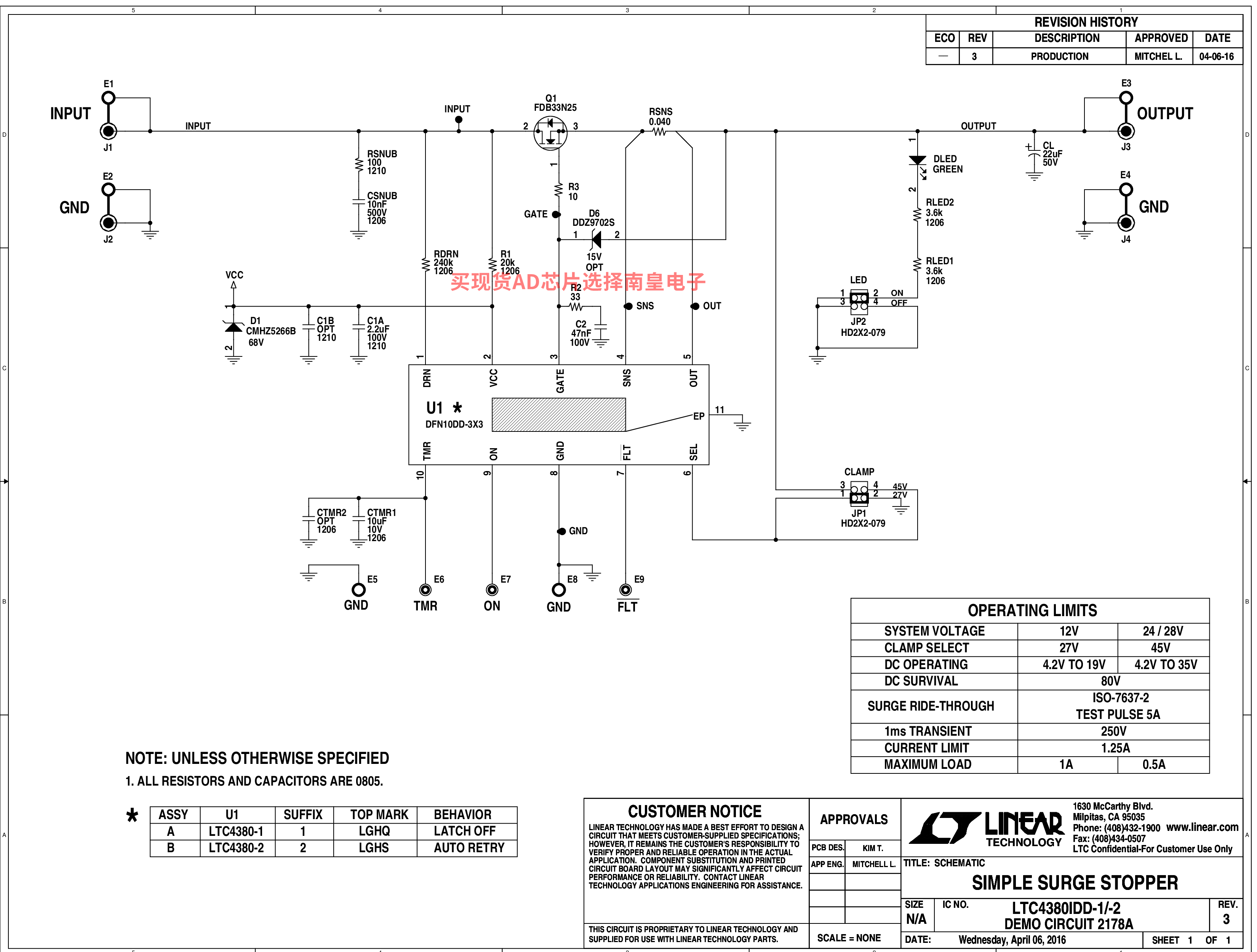

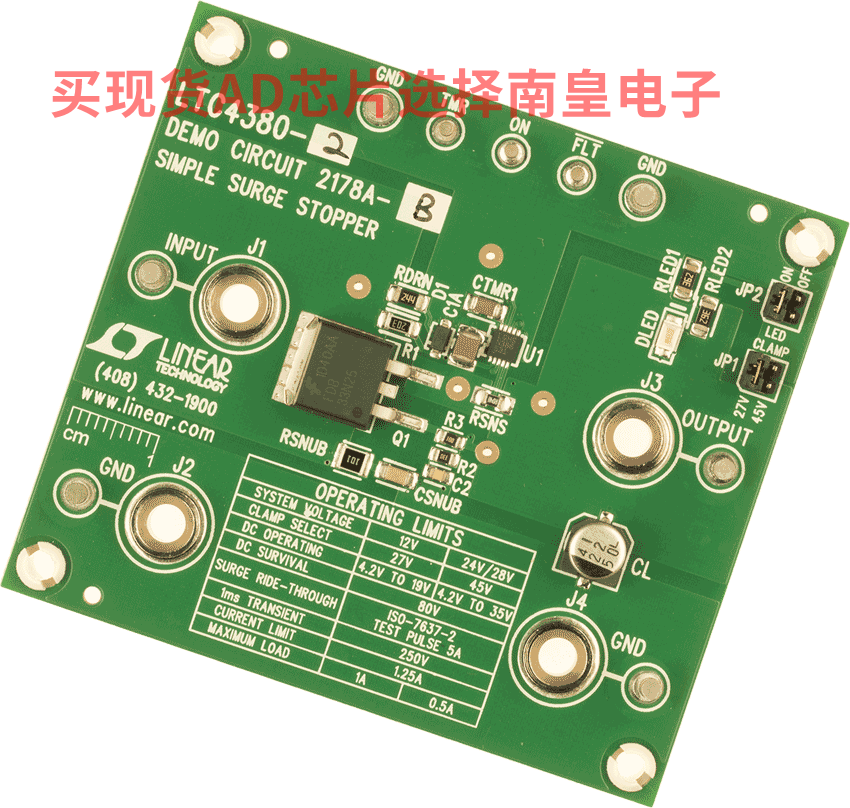

Demonstration circuit 2178A showcases the LTC4380 low quiescent current surge stopper in an application which can be configured for 12V, 1A or 24V/28V, 0.5A operation. The output voltage is clamped by the LTC4380, permitting the load to operate uninterrupted during transients of up to 250V and load dump surges such as ISO-16750-2 Test A. The output current is limited to 1.25A. In the presence of a sustained input overvoltage or output overcurrent fault the LTC4380 shuts off to prevent damage to the N-channel MOSFET pass element.
DC2178A-A：LTC4380IDD-1 Demo Board | Low Quiescent Current Surge Stopper, Latchoff Version
Demonstration circuit 2178A showcases the LTC4380 low quiescent current surge stopper in an application which can be configured for 12V, 1A or 24V/28V, 0.5A operation. The output voltage is clamped by the LTC4380, permitting the load to operate uninterrupted during transients of up to 250V and load dump surges such as ISO-16750-2 Test A. The output current is limited to 1.25A. In the presence of a sustained input overvoltage or output overcurrent fault the LTC4380 shuts off to prevent damage to the N-channel MOSFET pass element.
