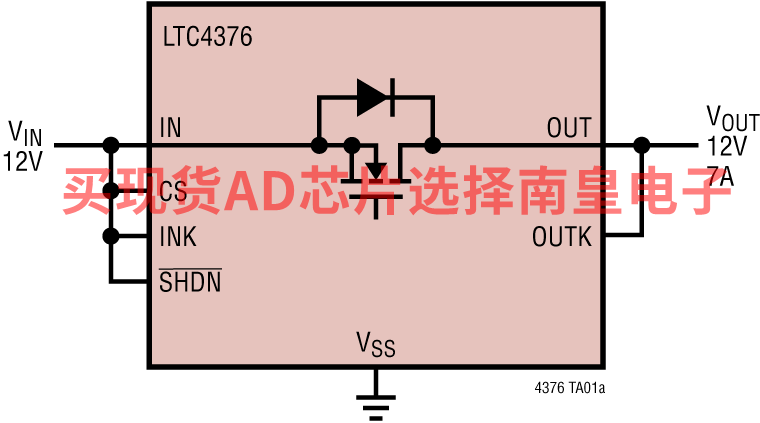

LTC4376 是一款 7A 理想二极管，当在二极管“或”和高电流二极管应用中使用时，其采用一个内部 15mΩ N 通道 MOSFET 替代一个肖特基二极管。LTC4376 可降低功耗、热耗散和 PC 板面积。

LTC4376 控制内部 MOSFET 两端的正向压降，以确保即使在轻负载条件下也能实现平稳的无振荡电流输送。如果电源发生故障或短路，则快速关断功能可较大限度减小反向电流瞬变。另外，LTC4376 还可容易地对电源进行“或”运算，以提高总体系统可靠性。

LTC4376 具有低工作电压、小解决方案尺寸和承受反向输入电压的能力，因而在便携式电池供电型应用中表现出色。该器件提供的停机模式可将静态电流降至 9μA。当外部 MOSFET 与内部 MOSFET 在背对背配置中串联使用时，SHDN 引脚还可控制正向电流路径。

应用

• 汽车电池保护
• 冗余电源
• 便携电池套件
• 计算机系统／服务器

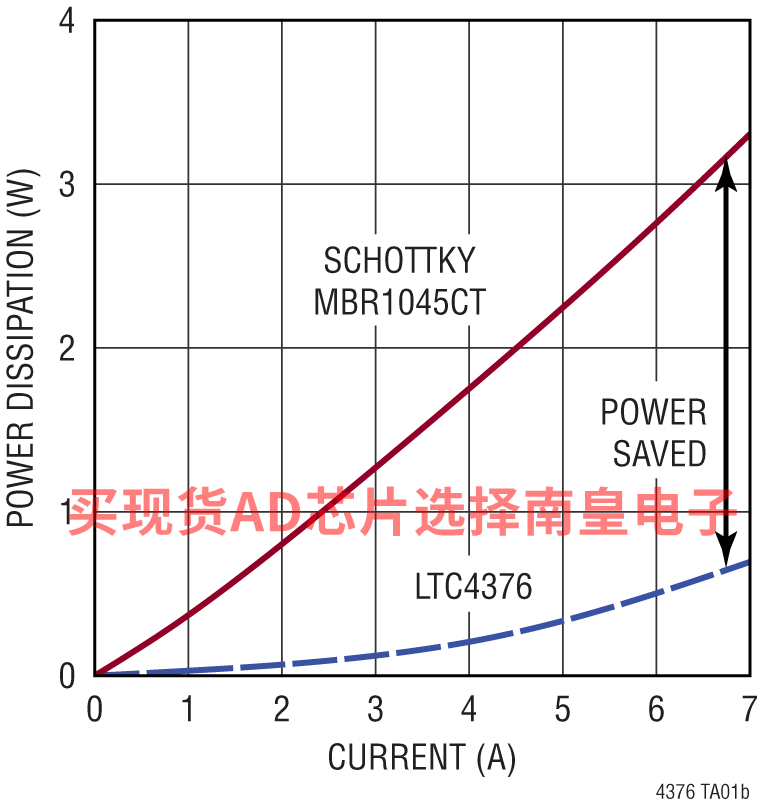

• 通过更换肖特基功率二极管降低功耗
• 宽工作电压范围：4V至40V
• 内部15mΩ N沟道MOSFET
• 反向输入保护可达-40V

• 低9μA关断电流
• 低150μA工作电流
• 平滑切换，且无振荡

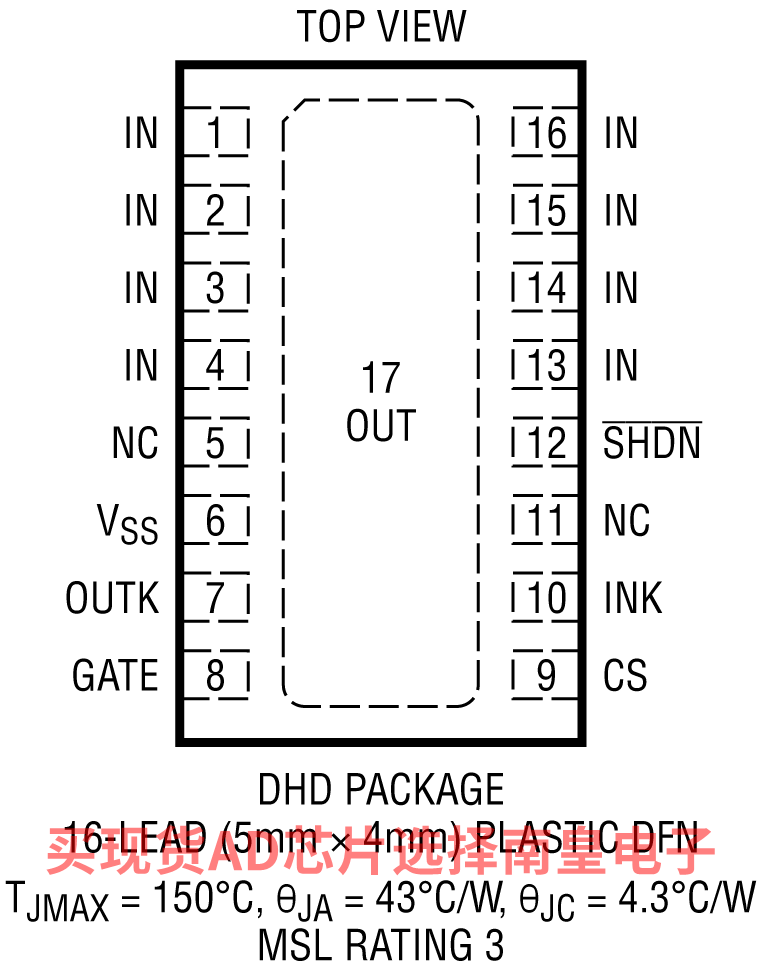

• 采用16引脚5mm × 4mm DFN封装
• AEC-Q100通过汽车应用认证

LTC4376CDHD#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.81（1000+个）

LTC4376CDHD#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.37（100-499个）；2.81（1000+个）

LTC4376HDHD#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.71（1000+个）

LTC4376HDHD#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.71（1000+个）

LTC4376HDHD#WPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.77（100-499个）；3.98（1000+个）

LTC4376HDHD#WTRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.77（100-499个）；3.98（1000+个）

LTC4376IDHD#PBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.22（1000+个）

LTC4376IDHD#TRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.87（100-499个）；3.22（1000+个）

LTC4376IDHD#WPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：4.2（100-499个）；3.5（1000+个）

LTC4376IDHD#WTRPBF，封装：16-Lead DFN (5mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.2（100-499个）；3.5（1000+个）

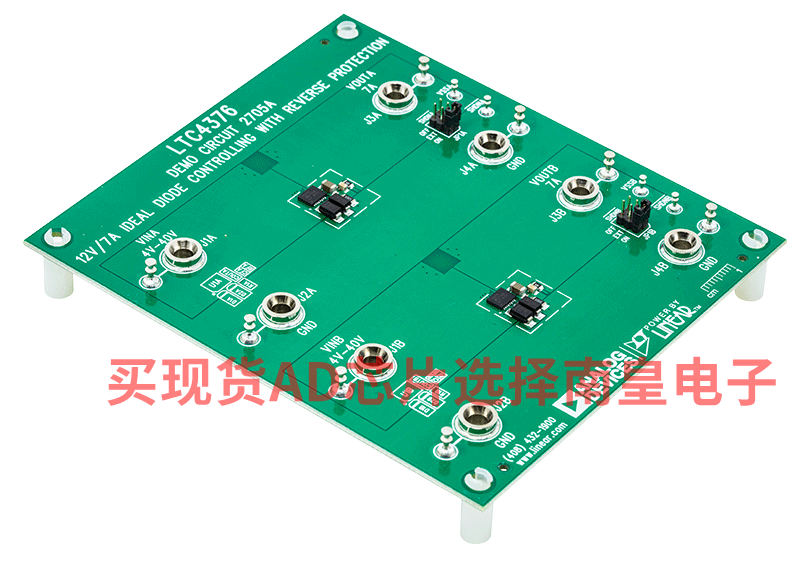

DC2705A：用于 LTC4376 (具有反向输入保护功能的 12V、7A理想二极管) 的演示板

演示电路2705A显示集成MOSFET和–40V反向输入保护的LTC4376理想二极管控制器。LTC4376具有7A电流能力。该电路板内置两个独立的LTC4376理想二极管电路，共用一个公共地且工作电压范围为4V至40V。

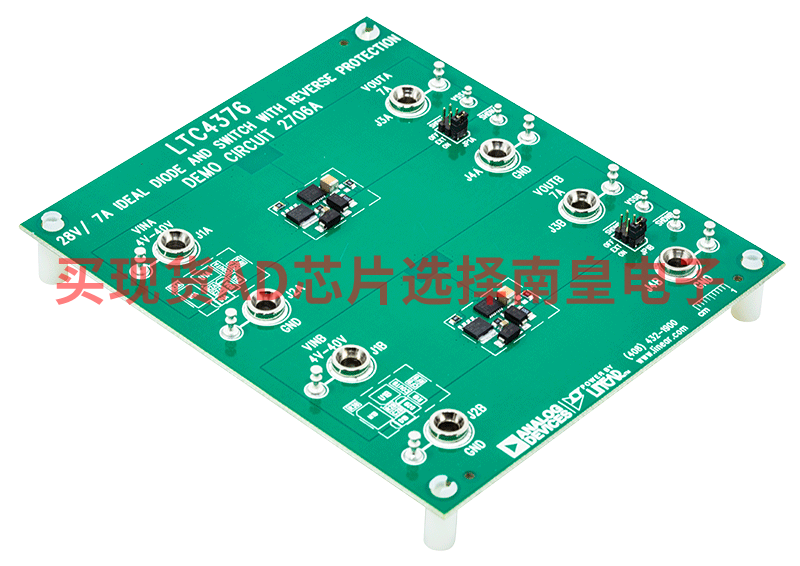

DC2706A：LTC4376评估板 | 具反向输入保护功能的 28V、7A 理想二极管和开关

演示电路2705A展示了具集成化 MOSFET 和 –40V 反向输入保护功能的 LTC4376理想二极管控制器。演示板通过将一个附加的开关 MOSFET 与该器件的 GATE 引脚结合起来使用，展现了 LTC4376 的高压侧开关功能。LTC4376具有7A电流能力。该电路板纳入了两个独立的 LTC4376 理想二极管电路，它们共用一个公共接地，并在 4V至40V 的电压范围内工作。
