- 制造厂商：AD
- 产品类别：浪涌抑制器、过压和过流保护
- 技术类目：浪涌抑制器、过压和过流保护
- 功能描述：具双向电路断路器的 100V UV/OV 和反向保护控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC4368 可保护应用免遭有可能过高、过低、或甚至为负值的电源电压以及正向和反向过流故障的损坏。LTC4368 通过控制一对外部 N 沟道 MOSFET 的栅极电压以确保负载仅在没有电压或电流故障时连接至输入电源。
两个比较器输入采用一个外部阻性分压器提供了过压 (OV) 和欠压 (UV) 设定点的配置。一个电流检测电阻器负责设定正向和反向电路断路器电流门限。在一个正向电流故障之后，LTC4368 将锁断电源，或在一个用户可调延迟之后执行重试操作。在一个反向故障之后，LTC4368 将等待输出降至低于输入达 100mV 以重新把电源连接至负载。
LTC4368 具有一个 32ms 接通延迟，该延迟对通电电源输入连接进行防反跳处理并隔离 50Hz 和60Hz AC 电源。另外，UV/OV 故障也在外部 MOSFET 重新接通之前触发 32ms 恢复延迟。
应用- 反向电池保护
- 便携式仪表
- 汽车和工业浪涌保护
- 能量存储系统
- 宽工作电压范围：2.5V至60V
- 过压保护可达100V
- 反向电源电压保护可达-40V
- 双向电子断路器：
- +50mV正向检测阈值
- –50mV反向(LTC4368-1)
- -3mV反向(LTC4368-2)
- 可调±1.5%欠压和过压阈值
- 低工作电流：80µA
- 低关断电流：5µA
- 控制背靠背N沟道MOSFET
- 阻止50Hz和60Hz交流电源
- 可热插拔电源输入
- 引脚可选过流自动重试定时器或锁定
- 10引脚MSOP和3mm × 3mm DFN封装
- 通过AEC-Q100汽车应用认证
LTC4368CDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368CDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368CDD-2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368CDD-2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368CMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368CMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368CMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368CMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.73（100-499个）；2.26（1000+个）
LTC4368HDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HDD-1#WPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368HDD-1#WTRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368HDD-2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HDD-2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HDD-2#WPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368HDD-2#WTRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368HMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HMS-1#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368HMS-1#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368HMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.43（100-499个）；2.84（1000+个）
LTC4368HMS-2#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368HMS-2#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.11（1000+个）
LTC4368IDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IDD-1#WPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.75（1000+个）
LTC4368IDD-1#WTRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.3（100-499个）；2.75（1000+个）
LTC4368IDD-2#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IDD-2#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IDD-2#WPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.75（1000+个）
LTC4368IDD-2#WTRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.75（1000+个）
LTC4368IMS-1#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IMS-1#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IMS-1#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.75（1000+个）
LTC4368IMS-1#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.75（1000+个）
LTC4368IMS-2#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IMS-2#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.99（100-499个）；2.48（1000+个）
LTC4368IMS-2#WPBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.75（1000+个）
LTC4368IMS-2#WTRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.3（100-499个）；2.75（1000+个）

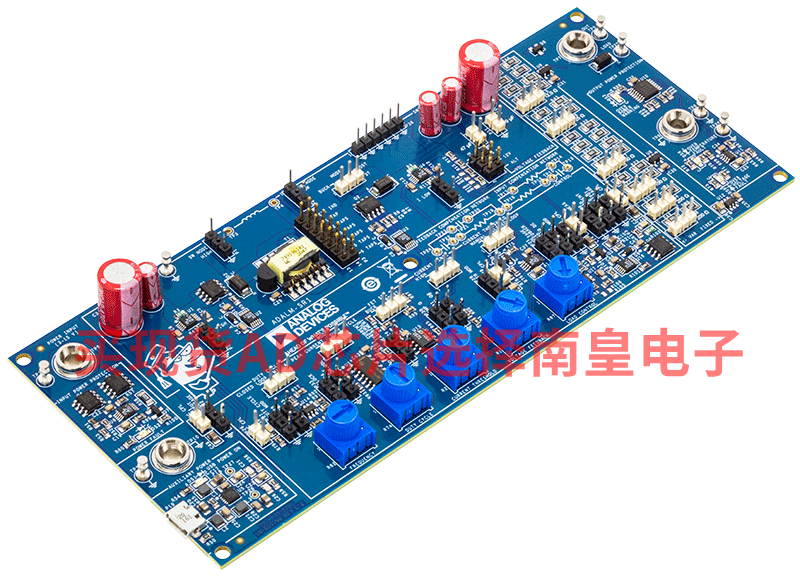

ADALM-SR1：开关稳压器主动学习模块
ADALM-SR1（ADI公司主动学习模块、开关稳压器）板是用于多个开关稳压器（包括降压和升压稳压器）练习的配套模块：
升压和降压转换器元件以及开环工作 降压型转换器：闭环运行 升压型转换器：闭环运行这些练习需要使用更复杂的电路，超出了试验板的电路构建能力，为此设计出ADALM-SR1，将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备：
5V USB 墙壁适配器 用于输入电源（0-12V、2A）的基本可调电源 万用表 ADALM2000或基本示波器（双通道，带触发功能，>10MHz带宽）
