LTC4361的基本参数

制造厂商：AD
产品类别：浪涌抑制器、过压和过流保护
技术类目：低电压热插拔控制器
功能描述：过压 / 过流保护控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4361的产品详情：

LTC4361 过压 / 过流保护控制器可保护 2.5V 至 5.5V 系统免遭输入电源过压的损坏。它专为具有多种电源选项 (包括墙上适配器、汽车电池适配器和 USB 端口) 的便携式设备而设计。

LTC4361 用于控制一个与输入电源串联的外部 N 沟道 MOSFET。在过压瞬变期间，LTC4361 能在 1μs 的时间之内关断 MOSFET，从而将下游的组件与输入电源隔离开来。电感性电缆瞬变被 MOSFET 和负载电容所消减。在大多数应用中，LTC4361 可提供针对高达 80V 瞬态电压的保护作用，而无需使用瞬态电压抑制器或其他外部组件。

LTC4361 具有一种用于限制浪涌电流的延迟启动和可调 dV/dt 斜坡上升功能。一个 PWRGD 引脚提供了针对 VIN 的电源良好监视功能。LTC4361 具有一种受控于 ON 引脚的软停机功能，并驱动一个任选的外部 P 沟道 MOSFET 以提供负电压保护。在一个过压情况之后，LTC4361 将在一个启动延迟之后自动重新起动。在一个过流情况之后，LTC4361-1 保持关断状态，而 LTC4361-2 将在一个 130ms 的启动延迟之后自动重新起动。

Applications

USB 保护
手持式计算机
蜂窝电话 / 智能手机
MP3 / MP4 播放器
数码相机

LTC4361的优势和特点：

2.5V 至 5.5V 工作电压
过压保护高达 80V
对于大多数应用无需使用输入电容器或 TVS (瞬态电压抑制器)
准确度为 2% 的 5.8V 过压门限
准确度为 10% 的 50mV 过流电路断路器
<1μs 的过压关断时间，逐步式停机
控制 N 沟道 MOSFET
可调的上电 dV/dt 限制浪涌电流
反向电压保护
电源良好输出
低电流停机模式
在过流之后锁断 (LTC4361-1) 或自动重试 (LTC4361-2)

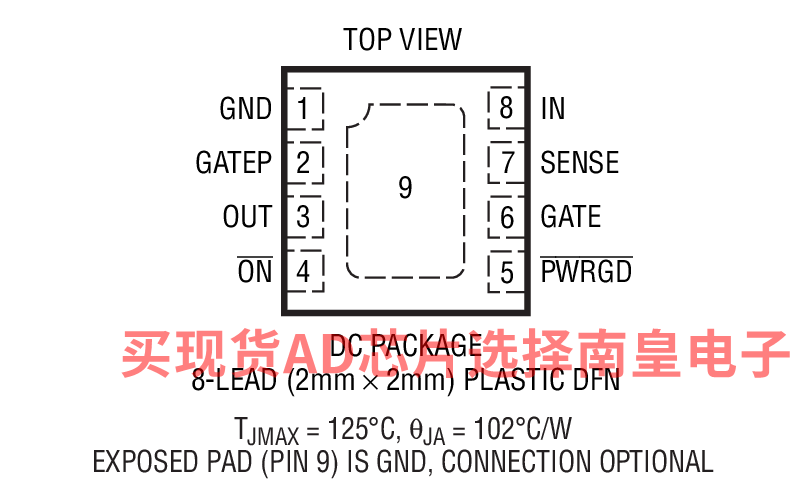

采用 8 引脚 ThinSOT 封装和 8 引脚 (2mm x 2mm) DFN 封装

LTC4361具体的完整产品型号参数及价格（美元）：

LTC4361CDC-1#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361CDC-1#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361CDC-2#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361CDC-2#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361CTS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361CTS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361CTS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361CTS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.04（100-499个）；1.74（1000+个）

LTC4361HDC-1#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361HDC-1#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361HDC-2#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361HDC-2#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361HTS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361HTS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361HTS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361HTS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.37（100-499个）；2（1000+个）

LTC4361IDC-1#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361IDC-1#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361IDC-2#TRMPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361IDC-2#TRPBF，封装：8-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361ITS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361ITS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361ITS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361ITS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.91（1000+个）

LTC4361的评估套件：

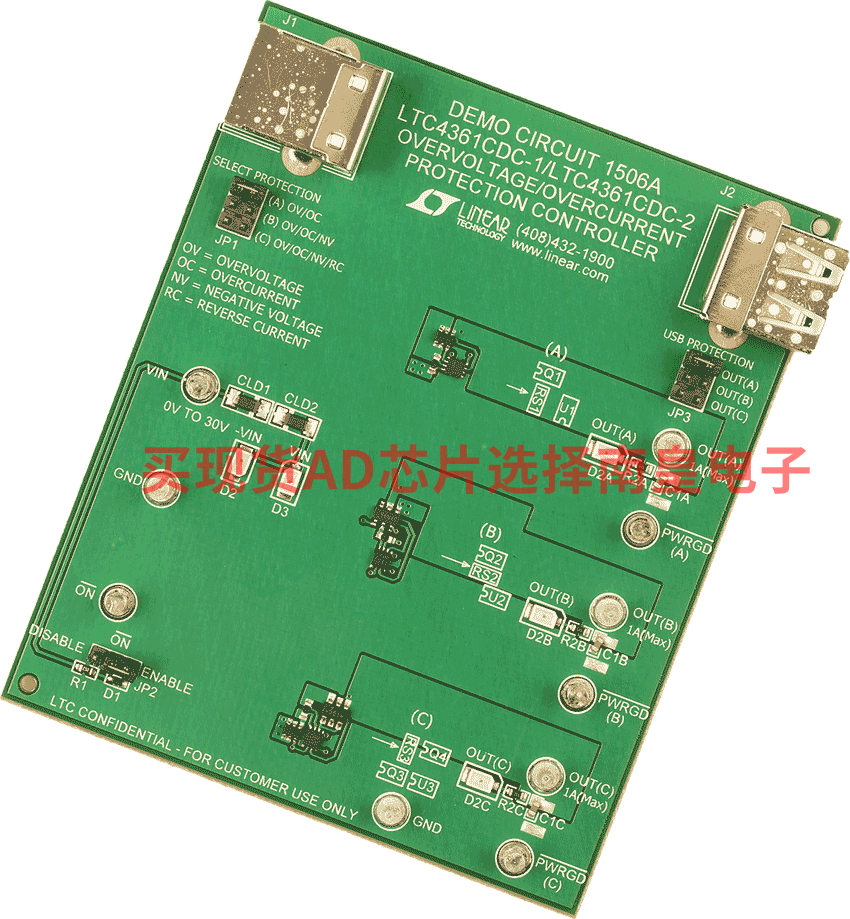

DC1506A：LTC4361-1/LTC4361-2 | Overvoltage/Overcurrent Protection Controller with Latch-off/Auto-Retry

DC1506A: Demo Board for the LTC4361-1/LTC4361-2 Overvoltage/Overcurrent Protection Controller.

LTC4361的电路图解：

LTC4361的评估套件：
