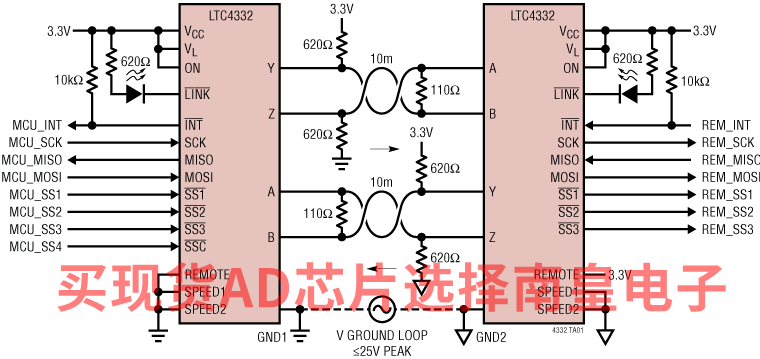

LTC4332 是一款点对点坚固型 SPI 扩展器，专为在跨长距离的高噪声工业环境中运行而设计。LTC4332 采用一个 ±60V 故障保护 RS485 接口收发器，可通过两根双绞线电缆传输 SPI 数据，包括高达 2MHz 的中断信号。差分链路上的扩展共模范围和高共模抑制性能可容许节点之间存在大的地电位差异。另外，LTC4332 还支持链路上的外部电气隔离。

LTC4332 提供一个控制接口，该接口采用一个用于配置和故障监视的单独从设备选择。

应用

• 工业控制器和传感器
• 灯光和音响系统控制

• 2MHz SCK长达10m，操作距离长达1200m
• 三种扩展从机选择
• 过压线路故障保护高达±60V
• 链路引脚提供±40kV HBM ESD保护
• 链路引脚提供IEC ESD ±6kV和EFT ±4kV
• 扩展共模范围：±25V

• 扩展中断
• 单独可编程SPI模式
• 电源电压：3V至5.5V
• 1.62V至5.5V逻辑电源
• 4mm × 5mm 20引脚QFN封装

LTC4332CUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.02（100-499个）；3.42（1000+个）

LTC4332CUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.02（100-499个）；3.42（1000+个）

LTC4332HUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.8（100-499个）；4.08（1000+个）

LTC4332HUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.8（100-499个）；4.08（1000+个）

LTC4332IUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：4.45（100-499个）；3.78（1000+个）

LTC4332IUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.45（100-499个）；3.78（1000+个）

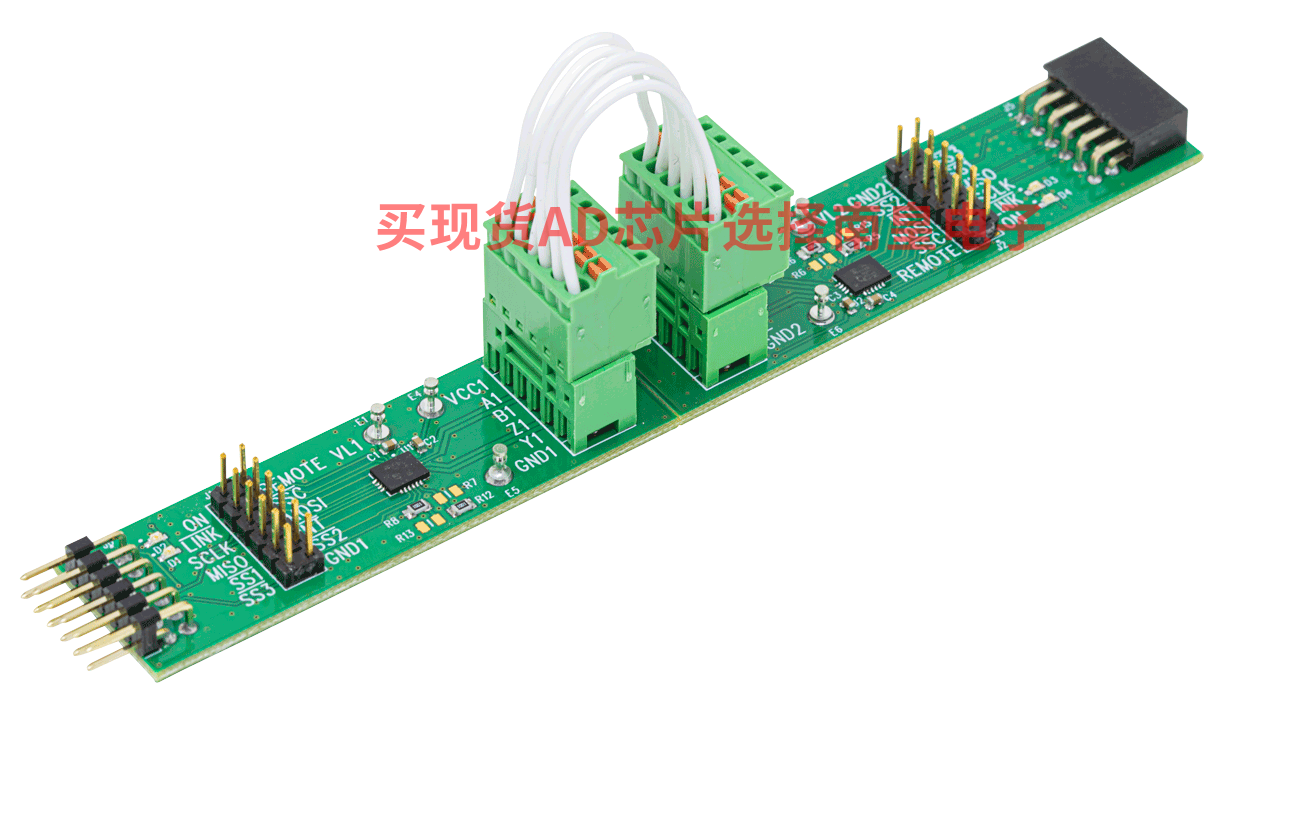

DC2799A：LTC4332 演示板 | 采用坚固型差分链路的 SPI 扩展器

演示电路 2799A 采用 LTC4332 将具有 3 个从器件的 SPI 接口的传输距离扩展至长达 1200m (按照出厂配置，采用 500kHz SCK 时的传输距离为 150m)。DC2799A 专为与普遍使用的 Pmod 接口相兼容而设计，以支持该生态系统中许多主控器和从器件的简易评估。

LTC4332 是一款专为在高噪声工业环境中运行而设计的 2MHz SPI 总线扩展器。SPI 总线使用两根双绞线通过 ±60V 故障保护差分收发器进行扩展。LTC4332 具有 25V 的扩展共模电压范围，因而可跨不同的地电位进行桥接。

DC2799A 的本地端作为 4 个不同的 SPI 从器件与主机 SPI 主控器相连接。这些从器件支持 SPI 模式 (0,0) 或 (1,1) (CPOL、CPHA)。三个从器件与远端器件 (SS1、SS2、SS3) 相关联，第四个器件 (SSC) 用于配置 DC2799A 的 LTC4332 SPI 扩展器。DC2799A 的远端接口实现了一个具有 3 种不同从器件选择的 SPI 主控器。远端主控器支持所有四种 SPI 模式，可以将一种独特的模式与每个从器件选择相关联。

默认情况下，远程 SPI 模式均为模式 (0,0)。使用 SSC 从器件对本地端 LTC4332 进行写操作来配置远端 SPI 模式。

LTC4332 数据手册提供了完整的器件和工作原理说明以及应用信息。在阅读本演示手册时，应同时参阅该数据手册。LTC4332 采用 20 引脚 QFN 封装，并具有三种温度等级 (商业等级 0°C 至 70°C、工业等级 –40°C 至 85°C 和高温等级 –40°C 至 125°C)。
