LTC4331是一款点对点、兼容SMBus的 I2C 从器件扩展器，专为在高噪声工业环境中运行而设计。LTC4331采用 ±60V 故障保护差分收发器，可通过单个双绞线差分链路（最长1200米）扩展 I2C/SMBus 总线，包括SMBALERT和一个控制信号。该解决方案采用扩展的共模工作范围，可以容忍节点之间大的地面差异。对于EMI敏感环境，压摆率控制引脚可降低差分链路发出的EMI。

此外，LTC4331可以充当 I2C 至 I2C 的桥接器，使本地和远程网络之间能拥有独立总线频率。该解决方案对主设备完全透明，在大多数情况下不需要额外的数字码; 但提供了用于其他配置和故障监视的控制接口。

强烈建议使用完全支持SCL时钟拉伸的主控制器。

应用

• 工业控制器和传感器
• 灯光和音响系统控制

• 高达 1MHz 的串行时钟，快速模式加（Fm +）
• 可选链路波特率可将 I2C 扩展高达1200米
• 不受 ±60V 过压线路故障影响
• ±链路引脚上的40kV ESD
• 链路引脚上的 IEC 4级 ESD ±8kV 和 EFT ±5kV
• 扩展的共模范围：±15V
• 远程中断/ SMBALERT和控制信号

• 低EMI模式
• 兼容 SMBus 3.0
• I2C 空闲检测和阻塞总线保护
• I2C 设备地址共享
• 3V 至 5.5V电源电压
• 1.62V 至 5.5V逻辑电源

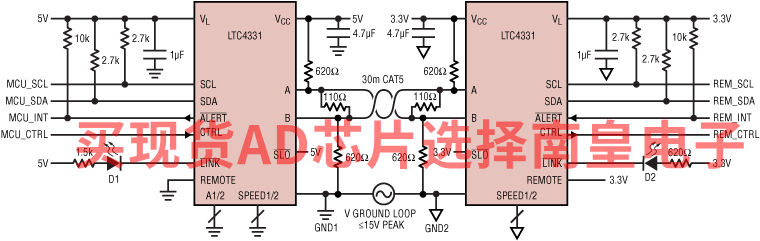

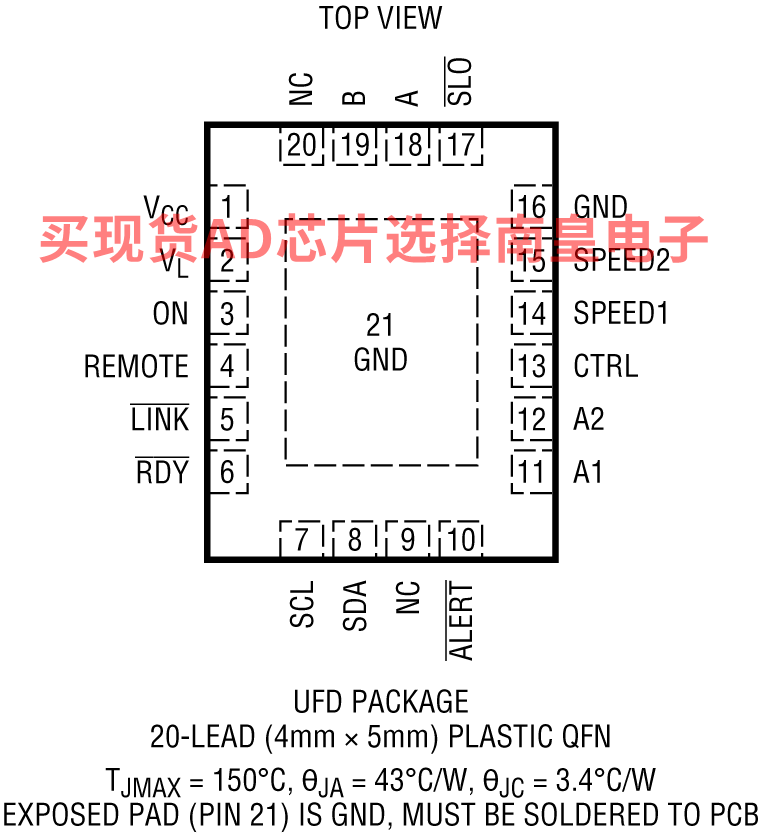

• 4mm × 5mm 20 引脚 QFN 封装

LTC4331CUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.14（1000+个）

LTC4331CUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.69（100-499个）；3.14（1000+个）

LTC4331HUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.4（100-499个）；3.74（1000+个）

LTC4331HUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.4（100-499个）；3.74（1000+个）

LTC4331IUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：4.08（100-499个）；3.47（1000+个）

LTC4331IUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.08（100-499个）；3.47（1000+个）

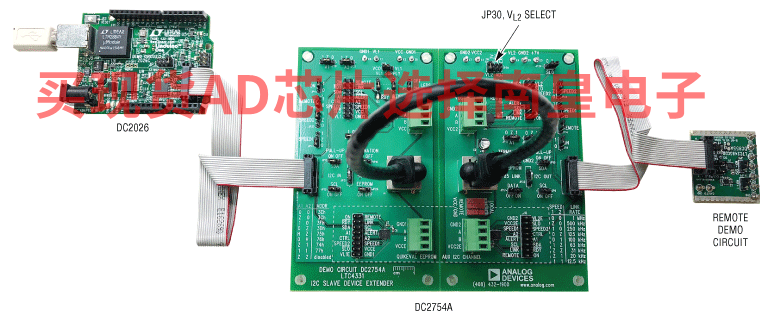

DC2754A：LTC4331 演示板

演示电路 2754A 将基于 I2C 的 QuikEval 接口的工作距离扩展至长达 450 英尺，并采用了 LTC4331。为了实现 QuikEval 接口，此演示电路包括两个完整的 I2C 扩展器和一个远端电源，该电源由一个 LT3461 升压转换器和两个 LT1761 LDO 构成。

LTC4331是一款与 SMBus 兼容的 I2C 从属器件扩展器，专为在高噪声工业环境中运行而设计。I2C/SMBus 通过一根双绞线由 ±60V 故障保护差分收发器进行扩展。LTC4331 具有扩展的 15V 共模电压范围，使其可以跨不同的接地电位进行桥接。

当用作 QuikEval 扩展器时，DC2754A 需要使用 DC2026 USB 串行适配器。DC2754A 与 DC590 USB 串行适配器不兼容，因为 DC590 不支持时钟拉伸。

DC2754A 的跳线和转盘使其可轻松地重新配置，以用于其他应用和/或演示其他应用电路。该电路板在制作时在本地和远端之间设有一道刻痕，以实现物理分离。链路电缆连接使用可插拔的接线板或以太网电缆。

提供了两个完整的 I2C 扩展器。第一个扩展器具有一整套诊断 LED、跳线、转盘和大的 (0805) 电阻器，以便用户针对客户特定应用进行简单的重新配置和连接。第二个扩展器专门针对 QuikEval EEPROM 而特别配置，没有 LED；不过，它可以通过 0603 跳线和电阻器以及位于 0.1" 中心的未填充测试点重新配置并用于客户特定应用。

LTC4331 数据手册提供了完整的器件和工作原理说明以及应用信息。在阅读本演示手册时，应同时参考该数据手册。LTC4331 采用 20 引脚 QFN 封装并具有三种温度等级 (商业等级 0°C 至 70°C、工业等级 –40°C 至 85°C、和高温等级 –40°C 至 125°C)。
