LTC4315（具高噪声裕度的二线式总线缓冲器）-AD代理

LTC4315的基本参数

制造厂商：AD
产品类别：串行总线缓冲器、扩展器和加速度计
技术类目：串行总线缓冲器、扩展器和加速度计
功能描述：具高噪声裕度的二线式总线缓冲器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4315的产品详情：

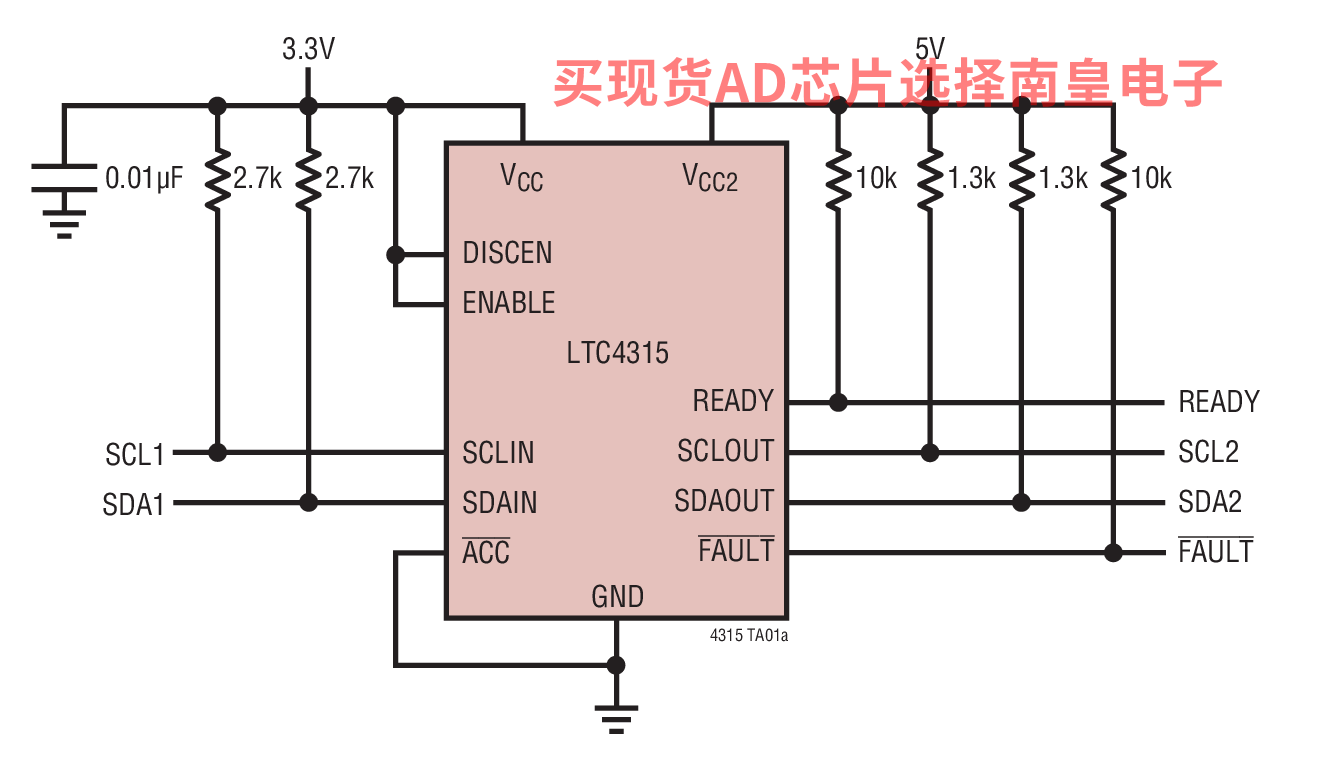

LTC4315 是一款可热插拔型、二线式总线缓冲器，该器件提供了双向缓冲、并保持了一个低偏移电压和高噪声裕度 (在高达 0.3 • VCC 的电压下)。高噪声裕度使 LTC4315 能够与用于驱动一个高 VOL (>0.4V) 的设备实现互操作，并允许把多个 LTC4315 级联起来使用。LTC4315 支持 1.5V、1.8V、2.5V、3.3V 和 5V 总线之间的电平转换。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V，以较大限度地抑制总线扰动。在 ENABLE 被确定为高电平并在 SDA 和 SCL 引脚上检测到一个停止位或总线空闲情况之后，在输入与输出之间建立连接。

如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平且 DISCEN 引脚为高电平，则将产生一个 FAULT 信号以指示一种总线被阻塞于低电平的情况，且将输入与输出断接。随后产生多达 16 个时钟脉冲，用于释放阻塞总线。一个三态 ACC 引脚负责启用具有不同强度的输入和输出侧上升时间加速器。

应用

电容缓冲器 / 总线扩展器
带电电路板插入
电信系统 (包括 ATCA)
电平转换
PMBus
服务器

LTC4315的优势和特点：

双向缓冲器增加了扇出
高噪声裕度 (VIL = 0.3 • VCC)
可与用于驱动一个高 VOL 的非 I2C 型设备兼容
可选的上升时间加速器电流
电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线
在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
阻塞总线断接和恢复
与 I2C、I2C 快速模式和 SMBus 相兼容
±4kV 人体模型 (HBM) ESD 坚固性
未通电时 SDA、SCL 引脚呈高阻抗

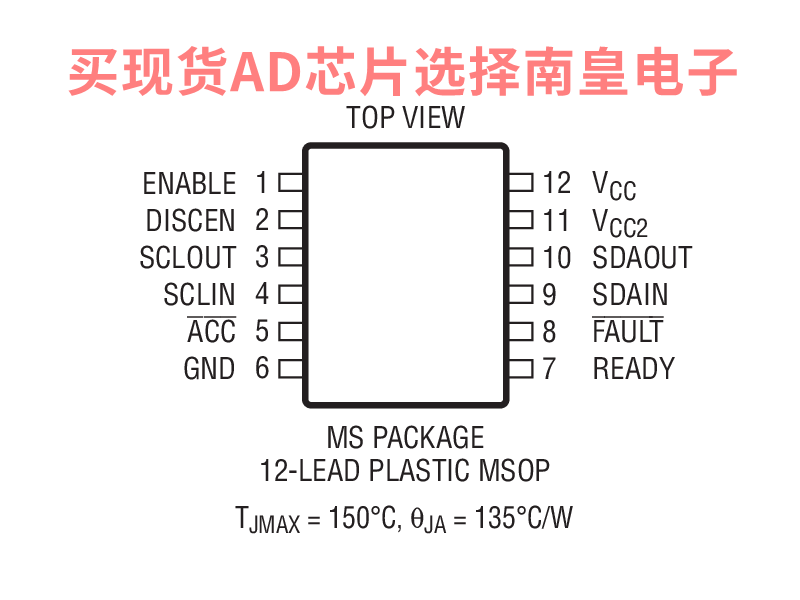

12 引脚 (4mm x 3mm) DFN 和 12 引脚 MSOP 封装

LTC4315具体的完整产品型号参数及价格（美元）：

LTC4315CDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LTC4315CDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LTC4315CMS#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LTC4315CMS#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LTC4315IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.23（1000+个）

LTC4315IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.23（1000+个）

LTC4315IMS#PBF，封装：12-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.23（1000+个）

LTC4315IMS#TRPBF，封装：12-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.95（100-499个）；3.23（1000+个）

LTC4315的评估套件：
