- 制造厂商：AD
- 产品类别：串行总线缓冲器、扩展器和加速度计
- 技术类目：串行总线缓冲器、扩展器和加速度计
- 功能描述：具阻塞总线恢复功能的电平移位低偏移可热插拔二线式总线缓冲器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

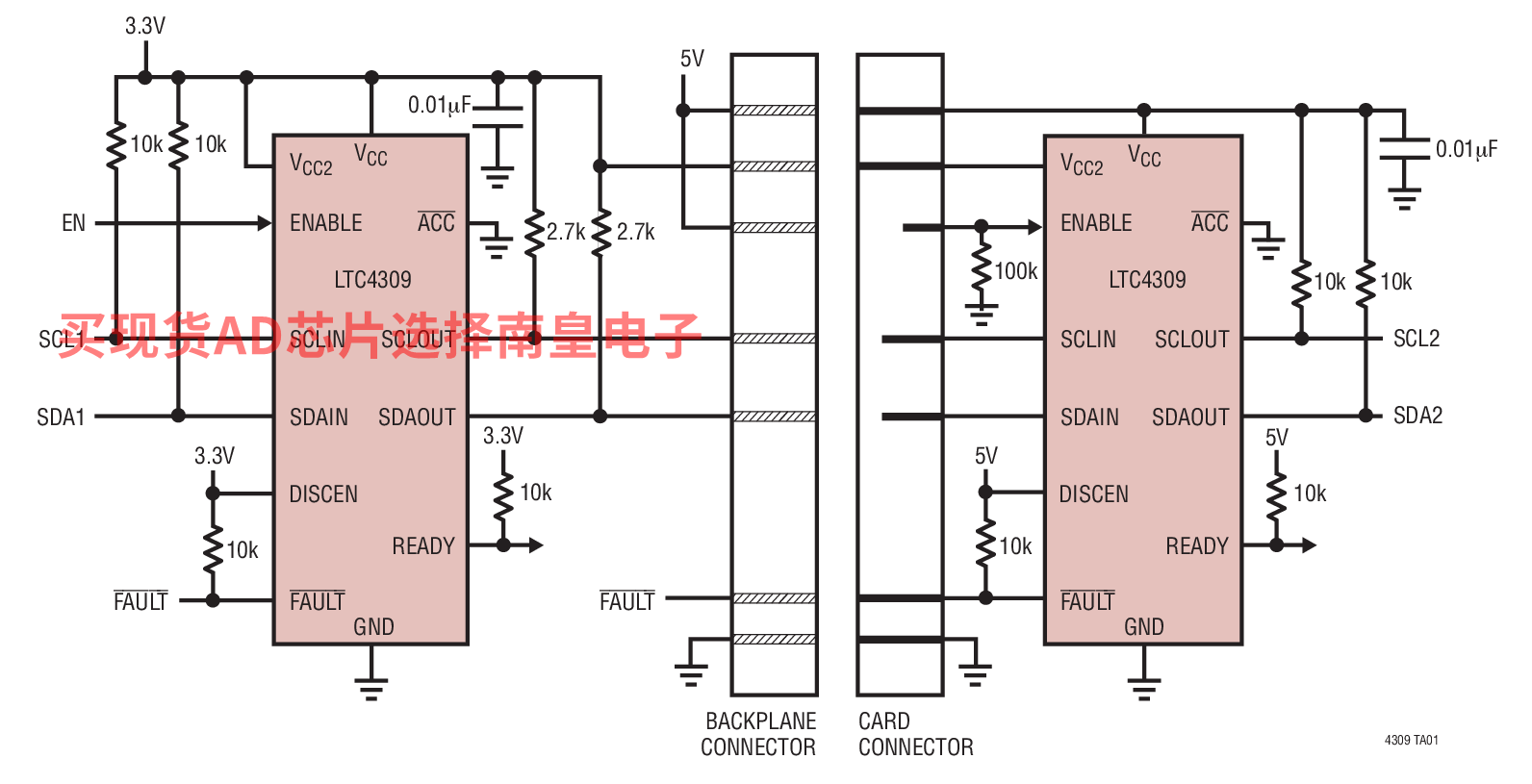

LTC4309 热插拔二线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔操作，而不会损坏数据和时钟总线。LTC4309 提供了双向缓冲，从而保持了背板与板卡电容的隔离。低偏移和高 VOL 容限允许在时钟和数据总线上进行多个器件的级联。如果 SDAOUT 或 SCLOUT 处于低电平的持续时间达到 30ms，则 FAULT 引脚将被拉至低电平，以指示一种总线被固定于低电平的条件。如果 DISCEN 引脚被连接至高电平，则 LTC4309 将自动中断总线连接，并产生多达 16 个时钟脉冲和一个停止位以试图释放总线。如果总线阻塞状态被清除，则将恢复连接。如果 DISCEN 引脚被连接至 GND，则总线将保持连接状态，而不会产生时钟或停止位。ACC 输入负责使能上升时间加速器以用于施加了高容性负载的总线。
在插入操作期间，SDA 和 SCL 线被预先充电至 1V，以较大限度地抑制总线扰动。当被驱动至高电平时，ENABLE 输入将允许 LTC4309 在一个停止位或总线空闲之后进行连接。把 ENABLE 引脚驱动至低电平将中断 SDAIN 和 SDAOUT 之间以及 SCLIN 和 SCLOUT 之间的连接。READY 是一个漏极开路输出，当背板与板卡侧相连接时，它将发出指示信号。
应用
- 带电电路板插入
- 服务器
- 电容缓冲器/总线扩展器
- RAID 系统
- ATCA
- 双向缓冲器增加了扇出端数

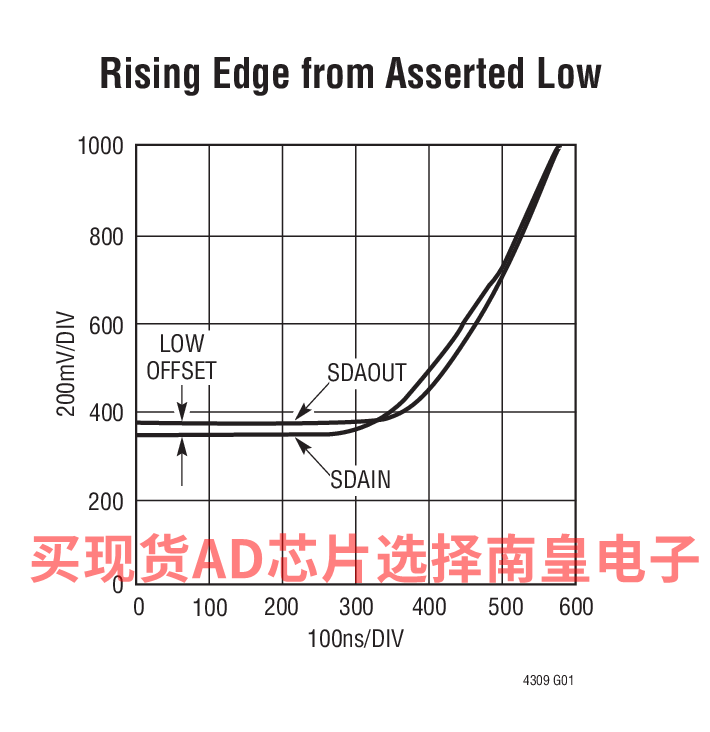

- 与负载无关的 60mV 缓冲器偏移
- 在总线被固定于低电平时可选择的断接
- 在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 受损
- 电平移位 2.5V、3.3V 和 5V 总线
- 与标准以外的 VOL I2C 设备兼容
- 高达 ±6kV 的人体模型 ESD 防护坚固性
- 输入 SDA 和 SCL 线与输出的隔离
- 与 I2C、I2C 快速模式和 SMBus 相兼容
- READY 漏极开路输出
- FAULT 漏极开路输出
- 在所有的 SDA 和 SCL 线上进行了 1V 预充电
- 可选的上升时间加速器
- 用于 VCC = 0V 的高阻抗 SDA、SCL 引脚

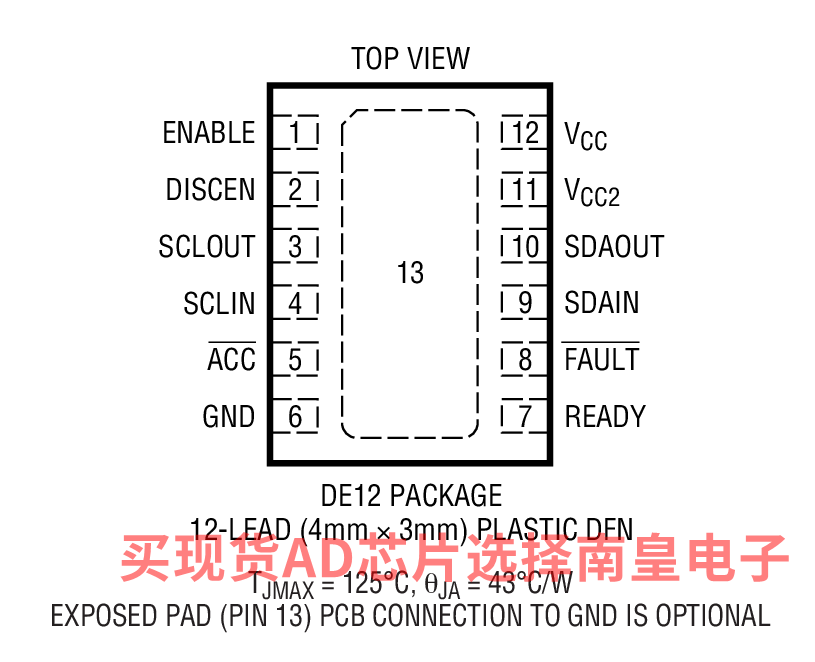

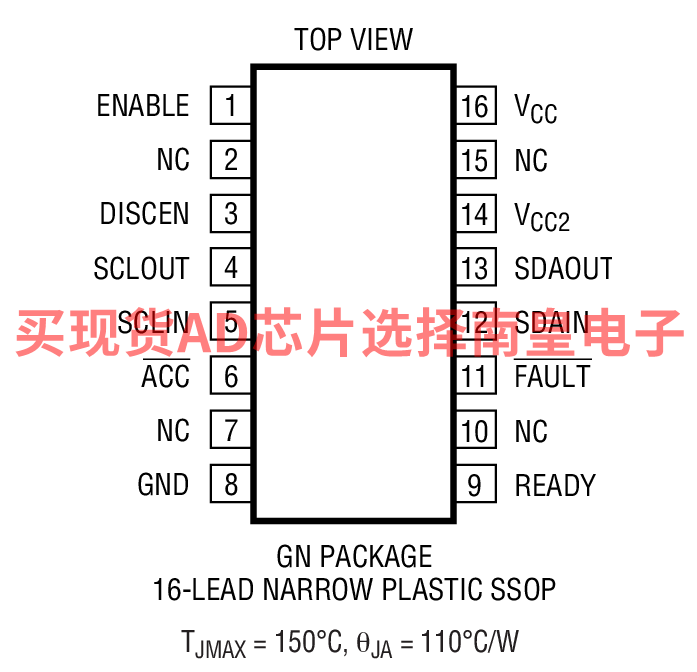

- 采用小外形 12 引脚 DFN (4mm x 3mm) DFN 和 16 引脚 SSOP 封装
LTC4309CDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309CDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
LTC4309IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
LTC4309IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
LTC4309IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
LTC4309CDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309CDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.03（100-499个）；2.54（1000+个）
LTC4309IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
LTC4309IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
LTC4309IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
LTC4309IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.61（100-499个）；3.04（1000+个）
