LTC4308的基本参数

制造厂商：AD
产品类别：串行总线缓冲器、扩展器和加速度计
技术类目：串行总线缓冲器、扩展器和加速度计
功能描述：具阻塞总线恢复功能的低电压、电平移位热插拔二线式总线缓冲器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4308的产品详情：

LTC4308 热插拔、二线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔操作，而不会损坏数据和时钟总线。LTC4308 提供了双向缓冲，从而保持了背板与板卡电容的隔离。从输出至输入的负偏移实现了具高 VOL 的输出总线设备与低电压输入侧 (这里，总线电源电压有可能低至 0.9V) 设备之间的通信。如果 SDAOUT 或 SCLOUT 处于低电平的持续时间达到 30ms，则 LTC4308 将自动中断输入-输出连接。此时，LTC4308 将在 SCLOUT 上自动产生多达 16 个时钟脉冲，以试图释放总线。如果总线阻塞状态被清除，则将恢复连接。

在插入操作期间，SDAOUT 和 SCLOUT 线被预先充电至 1V，以较大限度地抑制总线扰动。当被驱动至高电平时，ENABLE 输入将允许 LTC4308 在一个停止位或总线空闲条件之后进行连接。把 ENABLE 引脚驱动至低电平将中断 SDAIN 和 SDAOUT 之间以及 SCLIN 和 SCLOUT 之间的连接。READY 是一个漏极开路输出，当背板与板卡侧相连接时，它将发出指示信号。

应用

带电电路板插入
服务器
电容缓冲器/总线扩展器
RAID系统
ATCA

LTC4308的优势和特点：

专为低至 0.9V 的低电压系统而优化
具阻塞总线恢复功能的双向缓冲器
-200mV 偏移输入-输出/+300mV 偏移输出-输入
30ms 阻塞总线超时
与标准以外的 VOL I2CTM 设备兼容
在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 受损
±6kV 的人体模型 (HBM) ESD 防护坚固性
实现了输入 SDA 和 SCL 线与输出的隔离
与 I2C、I2C 快速模式和 SMBus 相兼容
READY 漏极开路输出
在 SDAOUT 和 SCLOUT 线上进行了 1V 预充电

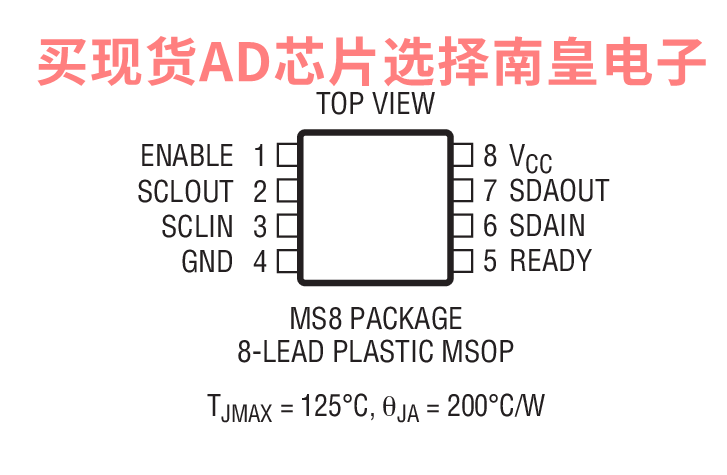

小外形 8 引脚 (3mm x 3mm x 0.75mm) DFN 和 8 引脚 MSOP 封装

LTC4308具体的完整产品型号参数及价格（美元）：

LTC4308CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）

LTC4308CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）

LTC4308CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）

LTC4308CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）

LTC4308IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）

LTC4308IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）

LTC4308IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）

LTC4308IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）
