- 制造厂商：AD
- 产品类别：串行总线缓冲器、扩展器和加速度计
- 技术类目：串行总线缓冲器、扩展器和加速度计
- 功能描述：高分辨率多媒体接口 (HDMI) 电平移位二线式总线缓冲器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

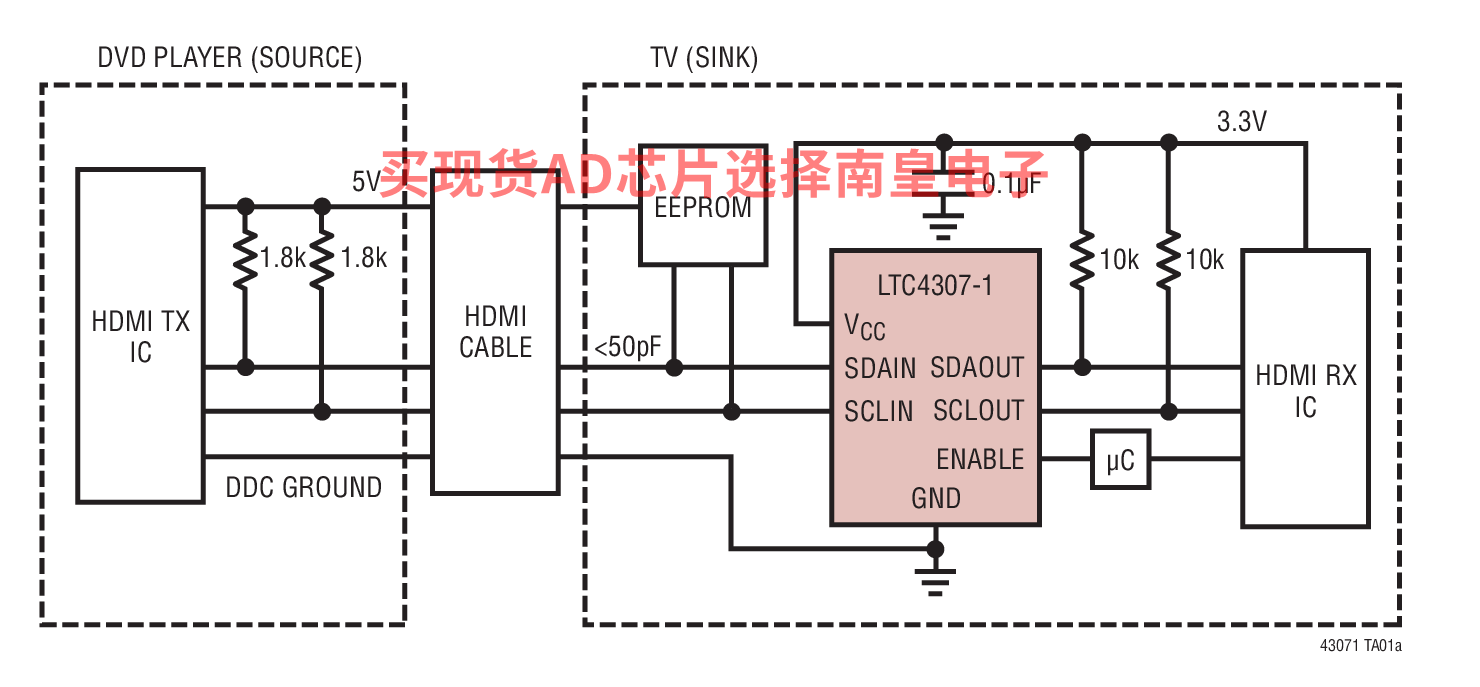

LTC4307-1 是一款二线式总线缓冲器，用于在输入和输出之间提供电容缓冲。HDMI 规范要求器件在其 DDC 总线线路上具有小于 50pF 的输入电容。LTC4307-1 的电容缓冲功能再加上其低于 10pF 的数据和时钟输入电容，使得HDMI 元件能够很容易地满足 50pF 要求，并容许内部总线上具有高电容。
LTC4307-1 还在 3.3V 和 5V 系统之间提供了电平移位，以允许较低电压的 HDMI 发送器、接收器和 EEPROM 与 5V DDC 总线相连接。READY 是一个漏极开路数字输出标记，用于指示输入和输出总线是否连接，并能够与 HDMI 热插拔检测 (HPD) 相连。当被驱动至高电平时，ENABLE 数字输入将允许 LTC4307-1 在一个停止位或总线空闲之后进行连接。把 ENABLE 驱动至低电平将中断输入和输出总线之间的连接。
应用
- HDMI
- 3.3V/5V 电平变换
- 电容缓冲器/总线扩展器
- 适合于显示数据通道 (DDC) 的双向缓冲器
- 符合 HDMI 规范 Ver 1.3 DDC 电容要求
- 可在 3.3V 和 5V 之间进行电平变换
- ±5kV 人体模型 ESD 保护

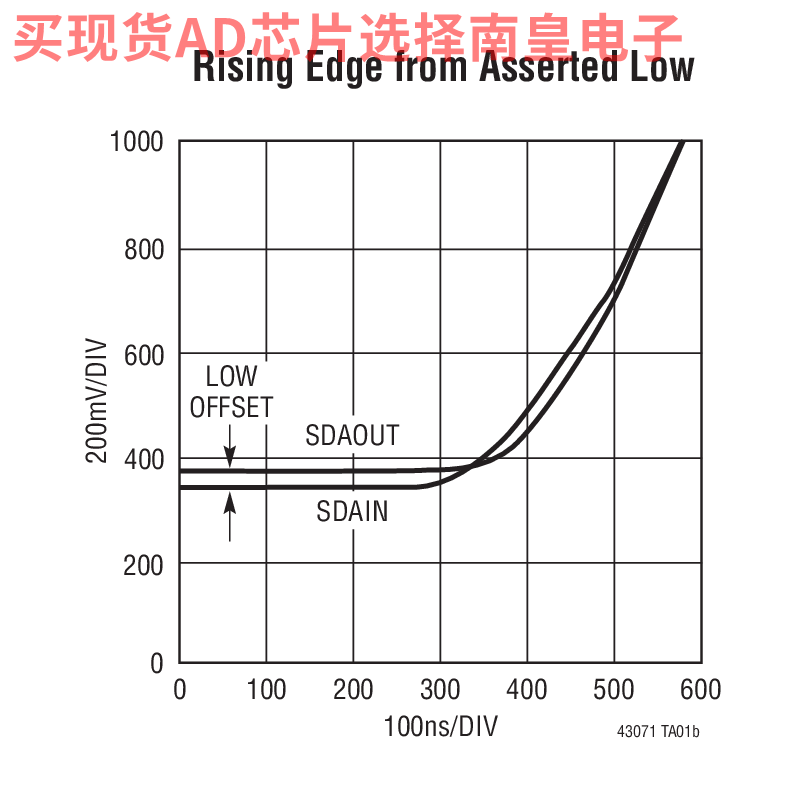

- 与负载无关的 60mV 缓冲器偏移
- 与标准以外的 VOL I2C 设备兼容
- 输入 SDA 和 SCL 线与输出的隔离
- 与 I2C、I2C 快速模式和 SMBus 相兼容
- READY 漏极开路输出
- 用于 VCC =0V 的高阻抗 SDA、SCL 引脚

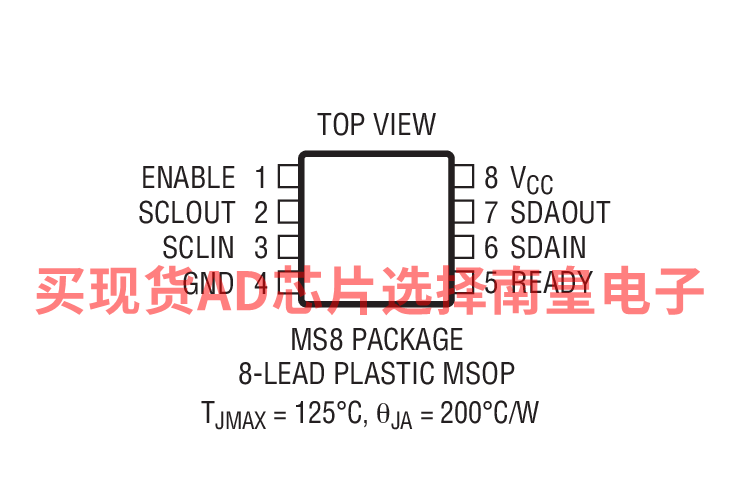

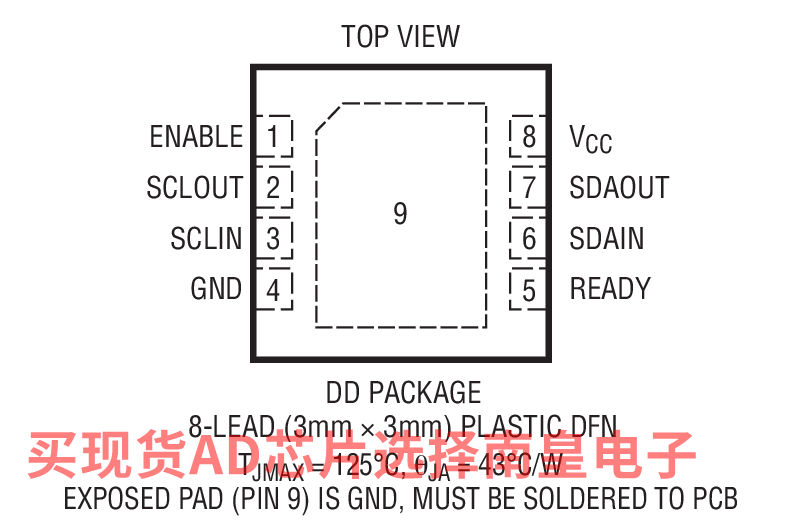

- 小外形 8 引脚 (3mm x 3mm) DFN 和 8 引脚 MSOP封装
LTC4307CDD-1#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）
LTC4307CDD-1#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）
LTC4307CMS8-1#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）
LTC4307CMS8-1#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.89（100-499个）；2.43（1000+个）
LTC4307IDD-1#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）
LTC4307IDD-1#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）
LTC4307IMS8-1#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）
LTC4307IMS8-1#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.9（1000+个）
