LTC4301L（具低电压电平转换功能的可热插拔型两线式总线缓冲器）-AD代理

LTC4301L的基本参数

制造厂商：AD
产品类别：串行总线缓冲器、扩展器和加速度计
技术类目：串行总线缓冲器、扩展器和加速度计
功能描述：具低电压电平转换功能的可热插拔型两线式总线缓冲器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4301L的产品详情：

LTC4301L 可热插拔型两线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔，而不会损坏数据和时钟总线。此外，LTC4301L 的 SDAIN 和 SCLIN 引脚还与具有低至 1V 上拉电压的系统相兼容。控制电路可保持背板与插件板之间的隔离，直到出现一个停止位或总线空闲状态为止。当背板与插件板相连时，LTC4301L 将提供双向缓冲，从而使背板与插件板电容之间保持隔离。

当被驱动至低电平时，CS 输入引脚将允许器件在出现一个停止位或总线空闲状态之后连接。把 CS 引脚驱动至高电平将导致 SCLIN 与 SCLOUT 以及 SDAIN 与 SDAOUT 之间的断接。READY 引脚上的逻辑高电平表示背板与插件板侧是连接在一起的。

LTC4301L 可提供 8 引脚 DFN (3mm x 3mm) 封装和 MSOP 封装。

应用

带电电路板插入
服务器
电容缓冲器 / 总线扩展器
台式计算机

LTC4301L的优势和特点：

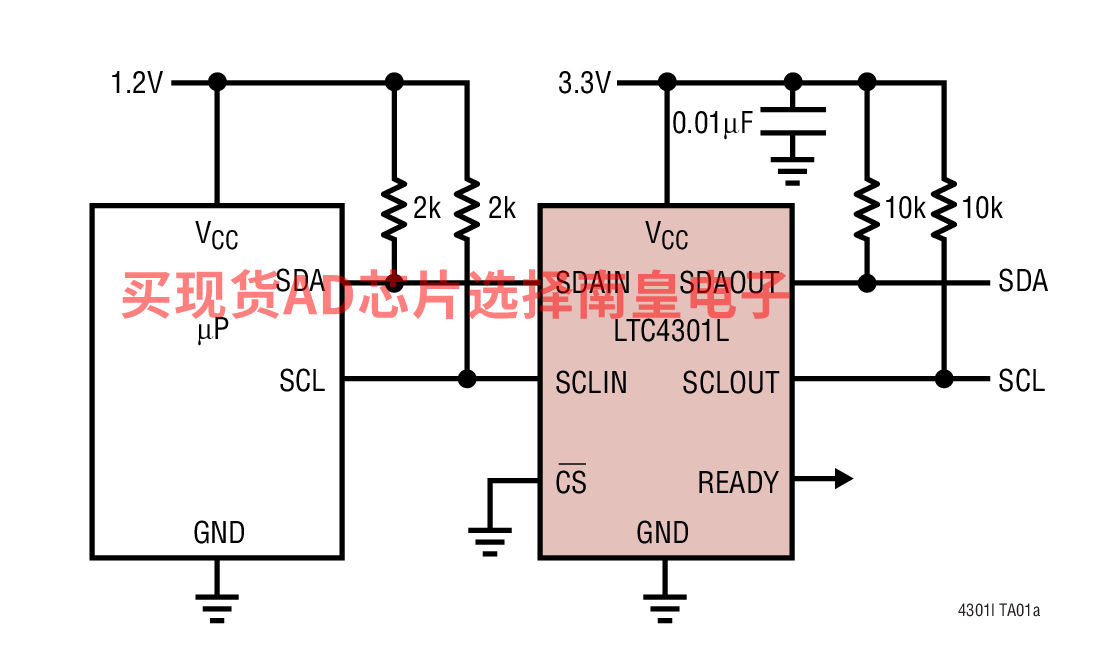

可将 1V 信号电平转换至标准 3.3V 和 5V 逻辑电源轨
在 SDAIN 和 SCLIN 引脚上允许低至 1V 的总线上拉电压
用于 SDA 和 SCL 线的双向缓冲器增加了扇出
在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 损坏
将输入 SDA 和 SCL 线与输出隔离开来
10kV 人体模型 ESD 保护
支持时钟展宽、判优和同步
用于 VCC = 0V 的高阻抗 SDA、SCL 引脚
CS 引脚负责控制从输入至输出的连接
与 I2C 标准模式、I2C 快速模式和 SMBus 标准相兼容 (工作频率高达 400kHz)
小外形 8 引脚 MSOP 封装和 DFN (3mm x 3mm) 封装

LTC4301L具体的完整产品型号参数及价格（美元）：

LTC4301LCDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.86（100-499个）；2.43（1000+个）

LTC4301LCDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.86（100-499个）；2.43（1000+个）

LTC4301LCMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.32（1000+个）

LTC4301LCMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.7（100-499个）；2.32（1000+个）

LTC4301LIDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：3.27（100-499个）；2.76（1000+个）

LTC4301LIDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.27（100-499个）；2.76（1000+个）

LTC4301LIMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：3.1（100-499个）；2.65（1000+个）

LTC4301LIMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.1（100-499个）；2.65（1000+个）

LTC4301L的评估套件：
