LTC4301的基本参数

制造厂商：AD
产品类别：串行总线缓冲器、扩展器和加速度计
技术类目：串行总线缓冲器、扩展器和加速度计
功能描述：与电源无关的可热插拨型双线式总线缓冲器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4301的产品详情：

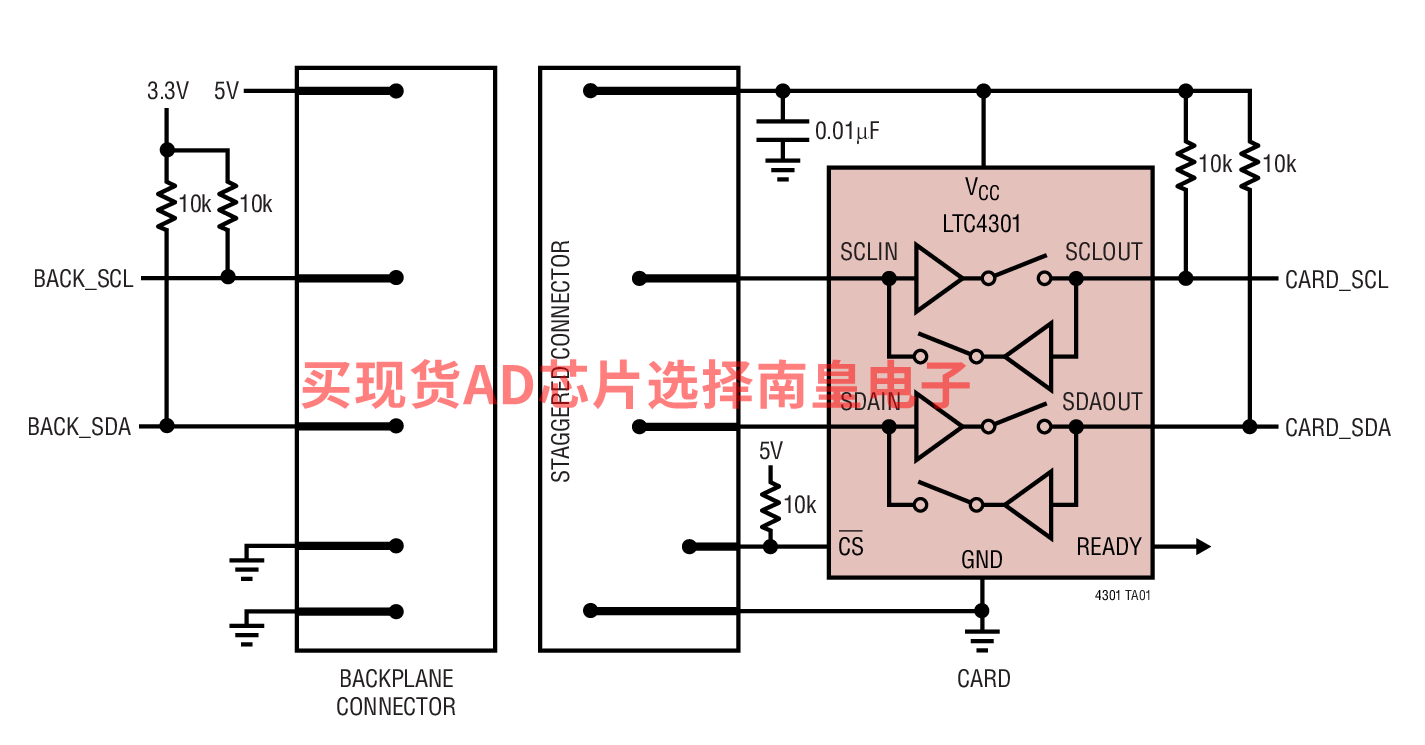

LTC4301是一款独立于电源的可热插拨型双线式总线缓冲器，允许在带电背板上进行 I/O 卡板的插拨，而不会损坏数据和时钟总线。此外，LTC4301还允许 VCC、SDAIN 和 SCLIN 上拉电压与 SDAOUT 和 SCLOUT 上拉电压彼此无关。控制电路可保持背板与插件板之间的隔离，直到出现一个停止位或总线空闲状态为止。当背板与插件板相连时，LTC4301将提供双向缓冲，从而保持背板与插件板电容之间的隔离。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V 以较大限度地抑制总线扰动。当被驱动至低电平时，/CS 输入引脚将允许器件在出现一个停止位或总线空闲状态之后连接。将 /CS 引脚驱动至高电平将导致 SCLIN 与 SCLOUT 以及 SDAIN 与 SDAOUT 之间的断接。READY 输出引脚的状态指示背板与插件板侧是否连接在一起。

LTC4301采用 8 引脚 DFN (3mm x 3mm) 和 MSOP 封装。

应用

带电电路板插入
服务器
电容缓冲器/总线扩展器
台式计算器
CompactPCI 和 ATCA 系统

LTC4301的优势和特点：

允许总在线拉电压高于或低于 VCC
用于 SDA 和 SCL 线的双向缓冲器*增加了扇出
在背板上进行带电电路板插拨操作期间可防止 SDA 和 SCL 损坏
将输入 SDA 和 SCL 线与输出隔离开来
10kV 人体模型 ESD 保护
所有 SDA 和 SCL 在线的 1V 预充电
支持时钟展宽、判优和同步
用于 VCC = 0V 的高阻抗 SDA、SCL 引脚
CS 引脚负责控制从输入至输出的连接
与 I2C 标准模式、I2C 快速模式和 SMBus 标准兼容 (工作频率高达 400kHz)
小外形 8 引脚 MSOP 和 DFN (3mm x 3mm) 封装

LTC4301具体的完整产品型号参数及价格（美元）：

LTC4301CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.32（1000+个）

LTC4301CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.53（100-499个）；2.32（1000+个）

LTC4301CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.21（1000+个）

LTC4301CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.21（1000+个）

LTC4301IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.86（100-499个）；2.65（1000+个）

LTC4301IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.86（100-499个）；2.65（1000+个）

LTC4301IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.54（1000+个）

LTC4301IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.54（1000+个）
