LTC4300A-3的基本参数

制造厂商：AD
产品类别：串行总线缓冲器、扩展器和加速度计
技术类目：串行总线缓冲器、扩展器和加速度计
功能描述：具启用功能的电平移位可热插拔两线式总线缓冲器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4300A-3的产品详情：

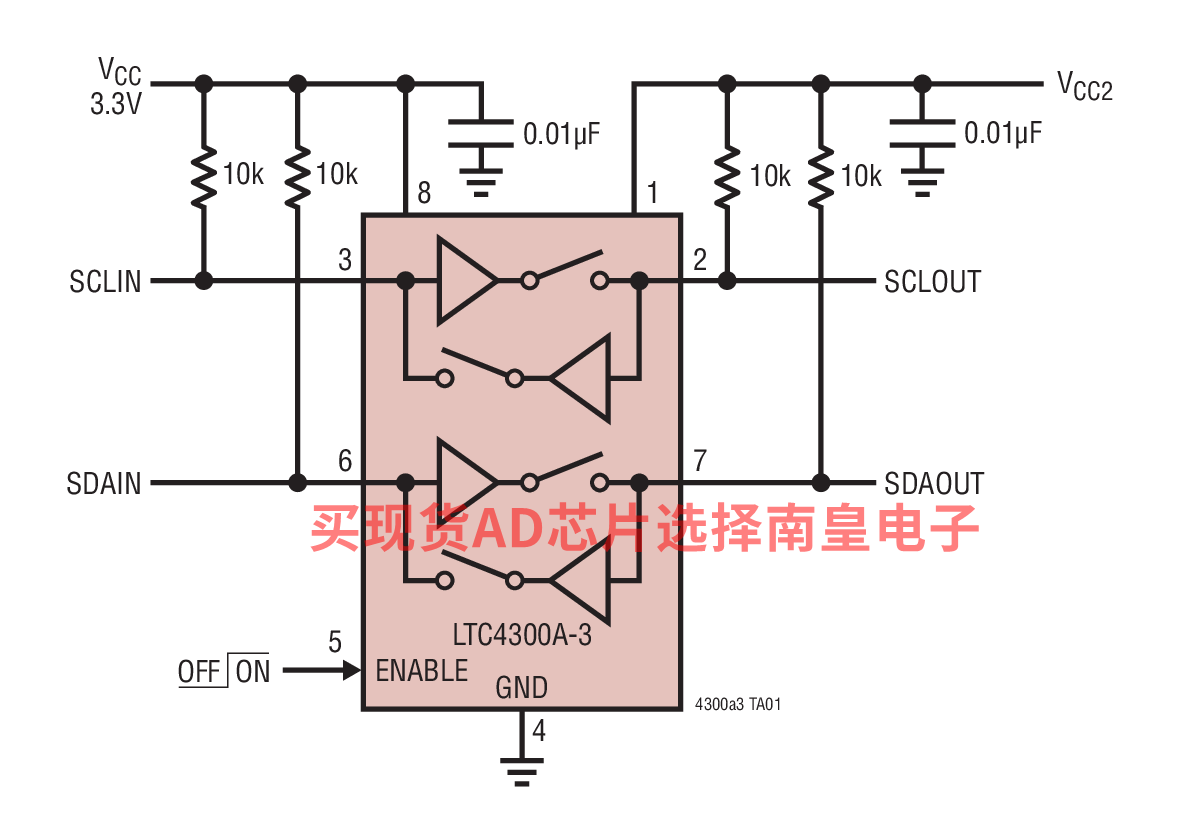

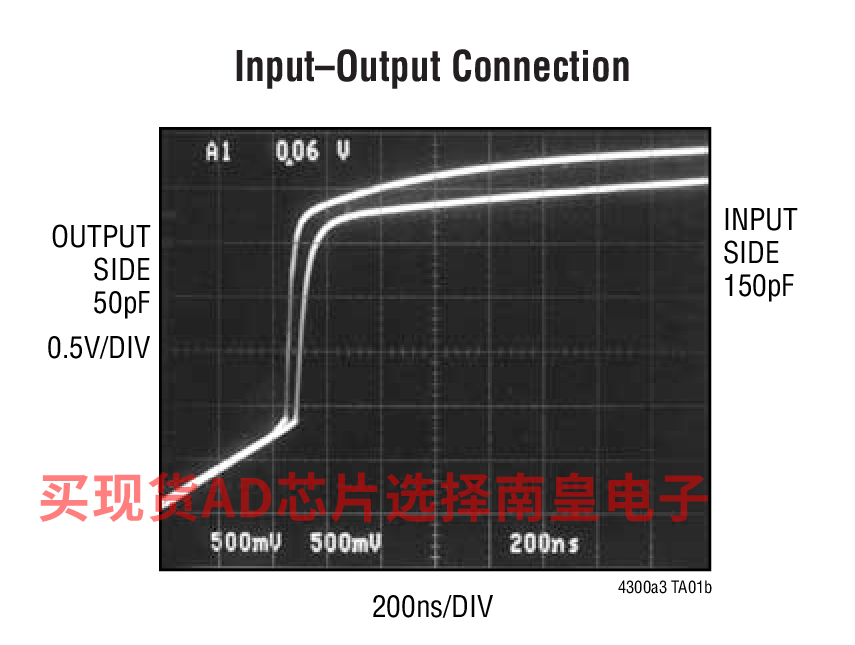

LTC4300A-3 可热插拔两线式总线缓冲器允许 I/O 板卡插入带电背板，而不损坏数据和时钟总线。当建立连接时，LTC4300A-3 可提供双向缓冲，从而使背板与板卡电容保持隔离。上升时间加速器电路允许使用较弱的 DC 上拉电流，同时仍然满足上升时间要求。在板卡插入期间，SDA 和 SCL 线路预先充电至 1V，以较大限度地抑制总线扰动。

LTC4300A-3 可提供 3.3V 和 5V 电源之间的电平转换。背板和板卡均可采用介于 2.7V 至 5.5V 之间的电源电压进行供电。另外，LTC4300A-3 还包括一个 CMOS 门限 ENABLE 引脚，该引脚负责强制器件进入一种低电流模式，并将板卡与背板隔离开来。当驱动至 VCC 时，ENABLE 引脚设定正常操作。

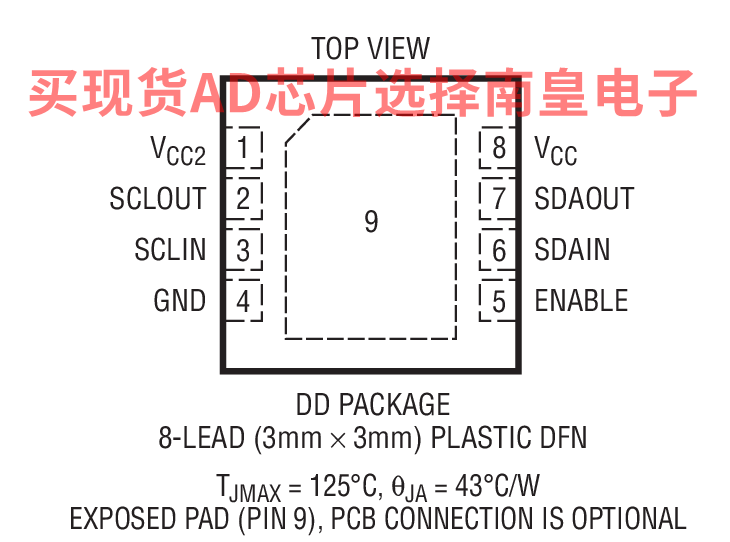

LTC4300A-3 采用 MSOP 封装和 3mm x 3mm DFN 封装。

应用

带电电路板插入
服务器
电容缓冲器 / 总线扩展器
台式电脑

LTC4300A-3的优势和特点：

用于 SDA 和 SCL 线路的双向缓冲器可增加扇出
当电路板在背板上进行带电插拔时可避免 SDA 和 SCL 受损
逻辑门限 ENABLE 输入
将 SDA 和 SCL 线路与输出隔离开来
可兼容 I2C、I2C 快速模式和 SMBus 标准 (工作频率高达 400kHz)
在所有的 SDA 和 SCL 线路上均进行 1V 预充电
支持时钟伸展、仲裁和同步
5V 至 3.3V 电平转换
用于 VCC = 0V、VCC2 = 0V 的高阻抗 SDA、SCL 引脚
小外形 8 引脚 DFN 封装和 MSOP 引脚封装

LTC4300A-3具体的完整产品型号参数及价格（美元）：

LTC4300A-3CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：2.37（100-499个）；2.1（1000+个）

LTC4300A-3CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.37（100-499个）；2.1（1000+个）

LTC4300A-3CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.99（1000+个）

LTC4300A-3CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.99（1000+个）

LTC4300A-3IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.81（100-499个）；2.43（1000+个）

LTC4300A-3IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.81（100-499个）；2.43（1000+个）

LTC4300A-3IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.64（100-499个）；2.27（1000+个）

LTC4300A-3IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.64（100-499个）；2.27（1000+个）

LTC4300A-3的评估套件：
