LTC4300A可热插拔两线式总线缓冲器系列允许 I/O 板卡插入带电背板，而不损坏数据和时钟总线。当建立连接时，LTC4300A-1 / LTC4300A-2 可提供双向缓冲，从而使背板与板卡电容保持隔离。上升时间加速器电路允许使用较弱的 DC 上拉电流，同时仍然满足上升时间要求。在板卡插入期间，SDA 和 SCL 线路预先充电至 1V，以较大限度地抑制总线扰动。

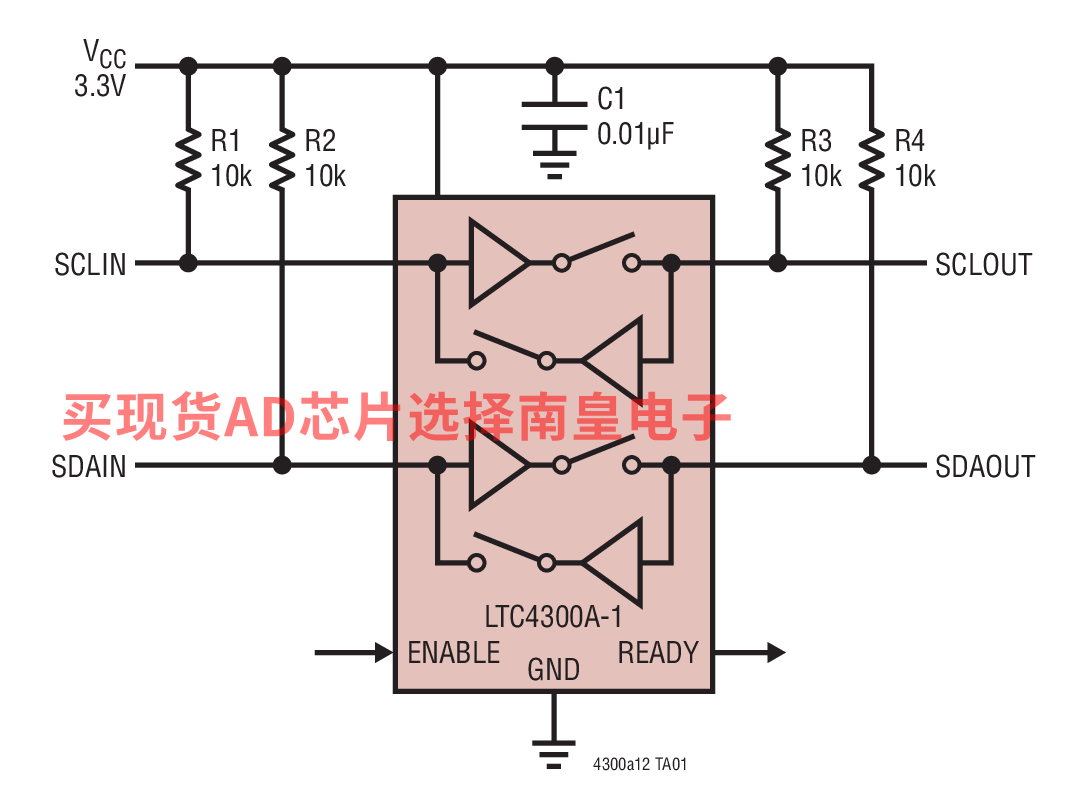

LTC4300A-1 包括一个 CMOS 门限数字 ENABLE 输入引脚，该引脚负责强制器件进入一种低电流模式 (当被驱动至地电位时) 和设定正常操作 (当被驱动至 VCC 时)。该器件还包括一个漏极开路 READY 输出引脚，当背板与板卡侧连接在一起时，该引脚将发出指示信号。LTC4300A-2 采用一个用于板卡侧的专用电源电压引脚 VCC2 取代了 ENABLE 引脚，并提供了 3.3V 和 5V 系统之间的电平移位。背板和板卡均可采用介于 2.7V 至 5.5V 之间的电源电压进行供电，而对于哪一个的电源电压较高并没有限制。另外，LTC4300A-2 还用一个数字 CMOS 输入引脚 ACC 替代了 READY 引脚，该 ACC 引脚负责启用和停用上升时间加速器电流。

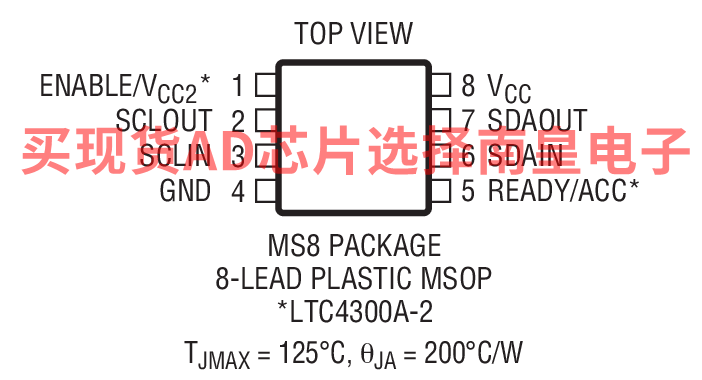

LTC4300A 采用小外形 8 引脚 MSOP 封装。

• 带电电路板插入
• 服务器
• 电容缓冲器 / 总线扩展器
• 台式电脑

• 用于 SDA 和 SCL 线路的双向缓冲器可增加扇出
• 当电路板在背板上进行带电插拔时可避免 SDA 和 SCL 受损
• 将 SDA 和 SCL 线路与输出隔离开来
• 可兼容 I2C、I2C 快速模式和 SMBus 标准 (工作频率高达 400kHz)
• 低 ICC 芯片停用模式：
• READY 漏极开路输出 (LTC4300A-1)
• 在所有的 SDA 和 SCL 线路上均进行 1V 预充电
• 支持时钟伸展、仲裁和同步
• 5V 至 3.3V 电平转换 (LTC4300A-2)
• 用于 VCC = 0V 的高阻抗 SDA、SCL 引脚
• 小外形 MSOP 8 引脚封装

LTC4300A-2CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.99（1000+个）

LTC4300A-2CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.99（1000+个）

LTC4300A-2IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.64（100-499个）；2.27（1000+个）

LTC4300A-2IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.64（100-499个）；2.27（1000+个）

LTC4300A-2CMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.99（1000+个）

LTC4300A-2CMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.31（100-499个）；1.99（1000+个）

LTC4300A-2IMS8#PBF，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.64（100-499个）；2.27（1000+个）

LTC4300A-2IMS8#TRPBF，封装：8-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.64（100-499个）；2.27（1000+个）
