LTC4292/LTC4291 芯片组是一款 4 端口供电设备 (PSE) 控制器，适合在符合 IEEE 802.3bt 3 类和 4 类标准的以太网供电 (PoE) 系统中使用。LTC4292/LTC4291 适合为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC4292/LTC4291 芯片组通过利用低 RDS(ON) 外部 MOSFET 实现行业内较低的散热，并提供每个电源通道 0.15Ω 的感应电阻。变压器隔离型通信协议替代昂贵的光电耦合器和复杂的 3.3V 电源，实现了显著的 BOM 成本节省。

先进的电源管理功能包括每端口 14 位电流监控、可编程电流限制和预选端口的通用快速关闭。免费许可证附带先进的电源管理主机软件。PD 检测使用专有的多点检测机制，对错误的 PD 识别具有出色的抗扰性。支持自动分类和 5 事件物理分类。LTC4292/LTC4291 附带一个可在高达 1MHz 频率下运行的 I2C 串行接口。LTC4292/LTC4291 可对引脚或 I2C 进行编程以将 PD 传输的功率提升到高达 71.3W。

• 四个 PSE 端口
  • 每个端口两个电源通道
• 完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
  • 针对 1 类、2 类、3 类和 4 类 PD 的合规支持
• 每个通道的低功耗路径损耗
  • 150mΩ 感应电阻
  • 30mΩ 或以下 MOSFET RDS(ON)
• 芯片组提供电气隔离
  • 不再需要光电元件和隔离式 3.3V 电源
• 可靠性极高的多点 PD 检测
  • 连接检查可以区分单签名和双签名 PD
• 持续、专用的每端口电源和电流监控
  • 每端口电源监管
• 与 1MHz I2C 兼容的串行控制接口
• 高达 71.3W 的引脚或 I2C 可编程 PD 电源

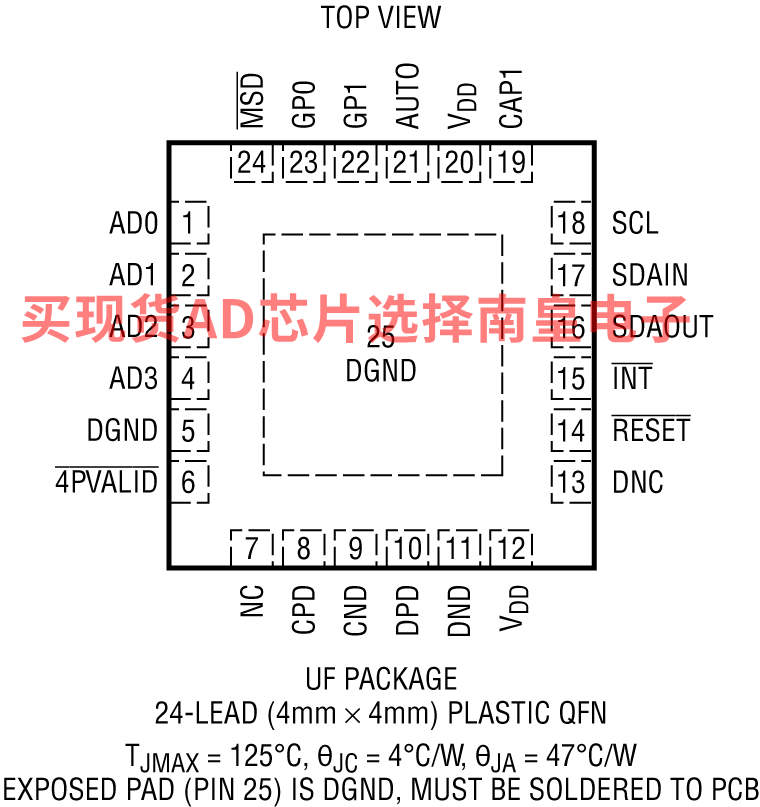

• 采用 40 引脚 6mm × 6mm (LTC4292) QFN 封装

LTC4292IUJ#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：8.09（100-499个）；6.67（1000+个）

LTC4292IUJ#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：8.09（100-499个）；6.67（1000+个）

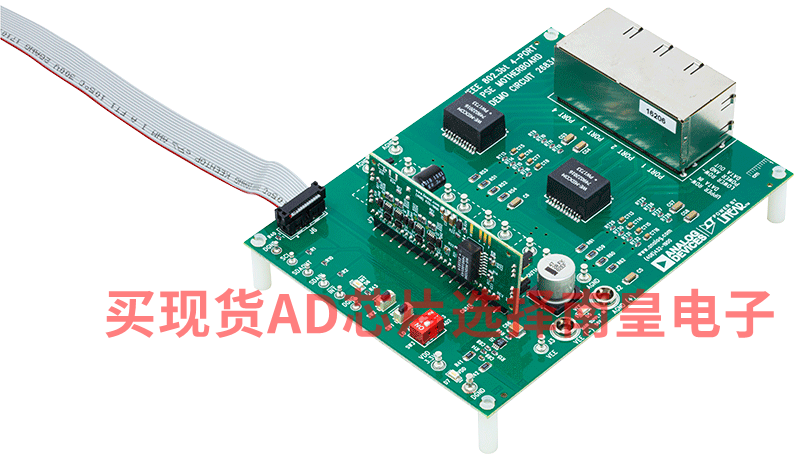

DC2685B-KIT：DC2683A 和 DC2684A-B LTC4291-1/LTC4292 4 端口 IEEE 802.3bt PSE

演示电路2685B-KIT是一款经过以太网联盟第二代PoE认证的4端口IEEE 802.3bt供电设备(PSE)，由DC2684A-B（子卡）和DC2683A（母板）组成。DC2685BKIT用于评估LTC4291-1/LTC4292 PSE芯片组。最多可连接四个IEEE 802.3af、IEEE 802.3at或IEEE 802.3bt受电设备(PD)，并使用单个电源通过此系统供电。DC590连接到与QuikEval接口的I2C DC2685B-KIT。

该演示手册提供快速启动程序、DC2684A-B子卡概述、DC2683A母板概述、原理图和布局引脚排列。
