- 制造厂商:AD
- 产品类别:以太网供电 (PoE) 接口控制器
- 技术类目:PoE 供电设备 (PSE)
- 功能描述:4 端口 IEEE 802.3bt PoE PSE 控制器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

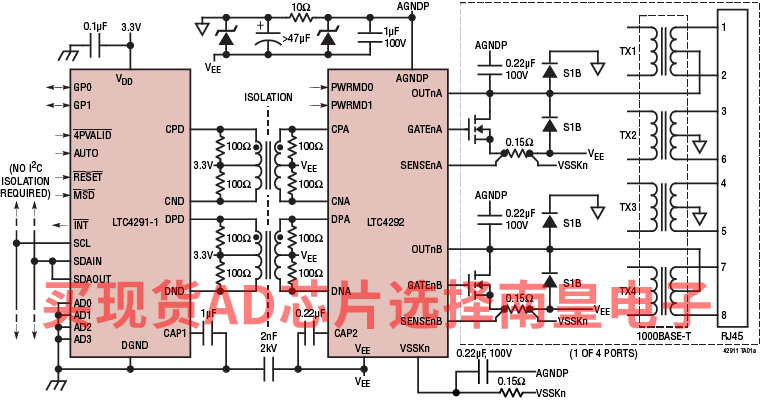

LTC4291-1 / LTC4292 芯片组是一款 4 端口供电设备 (PSE) 控制器,专为在符合 IEEE 802.3bt Type 3 和 Type 4 规范的以太网供电 (PoE) 系统中使用而设计。LTC4291-1 / LTC4292 为给符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电进行设计。LTC4291-1 / LTC4292 芯片组通过利用低 RDS(ON) 外部 MOSFET 和每个电源通道 0.15Ω 的检测电阻器实现了业内较低的热耗散。变压器隔离型通信协议替代了昂贵的光电耦合器和复杂的隔离式 3.3V 电源,从而显著地节省了 BOM 成本。
高级电源管理功能包括每端口 14 位电流监视、可编程电流限制和预选端口的通用快速关断。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 检测使用一种专有的多点检测机制,因而对 PD 误识别具有卓越的抗扰能力。支持自动分类 (autoclass) 和 5 事件物理分类。LTC4291-1 / LTC4292 包括一个可在高达 1MHz 频率下运行的 I2C 串行接口。LTC4291-1 / LTC4292 可通过引脚或 I2C 进行编程,以协商高达 71.3 W 的 PD 接收功率。
- 四个 PSE 端口
- 每个端口有两个电源通道
- 完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
- 针对 1 类、2 类、3 类和 4 类 PD 的合规支持
- 每个通道均具有低功耗路径损耗
- 150mΩ 检测电阻
- 30mΩ 或低 MOSFET RDS(ON)
- 芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源
- 可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
- 持续、专用的每端口电源和电流监控
- 每端口电源监管
- 与 1MHz I2C 兼容的串行控制接口
- 高达 71.3W 的引脚或 I2C 可编程 PD 电源

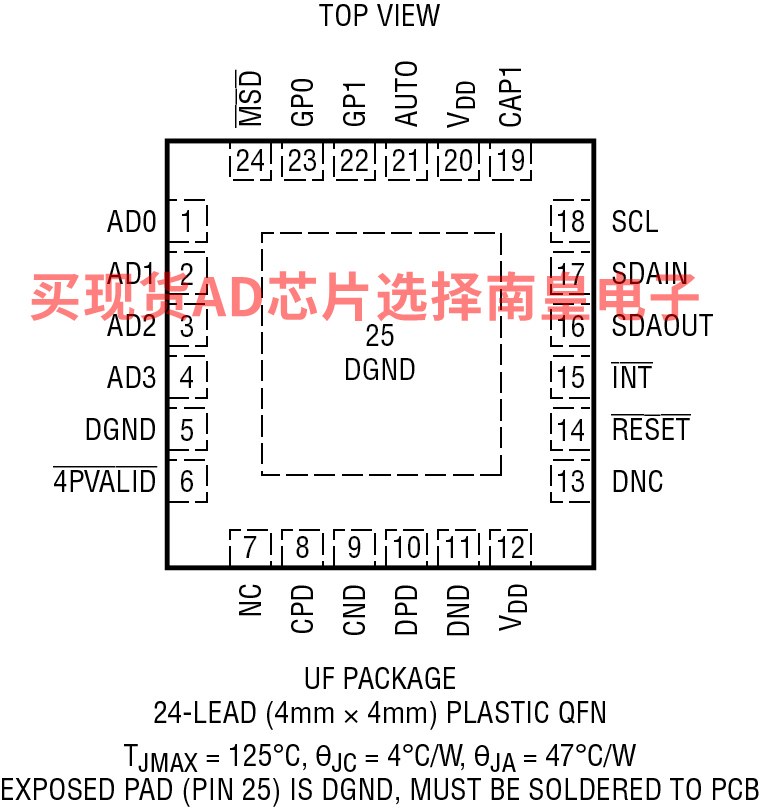

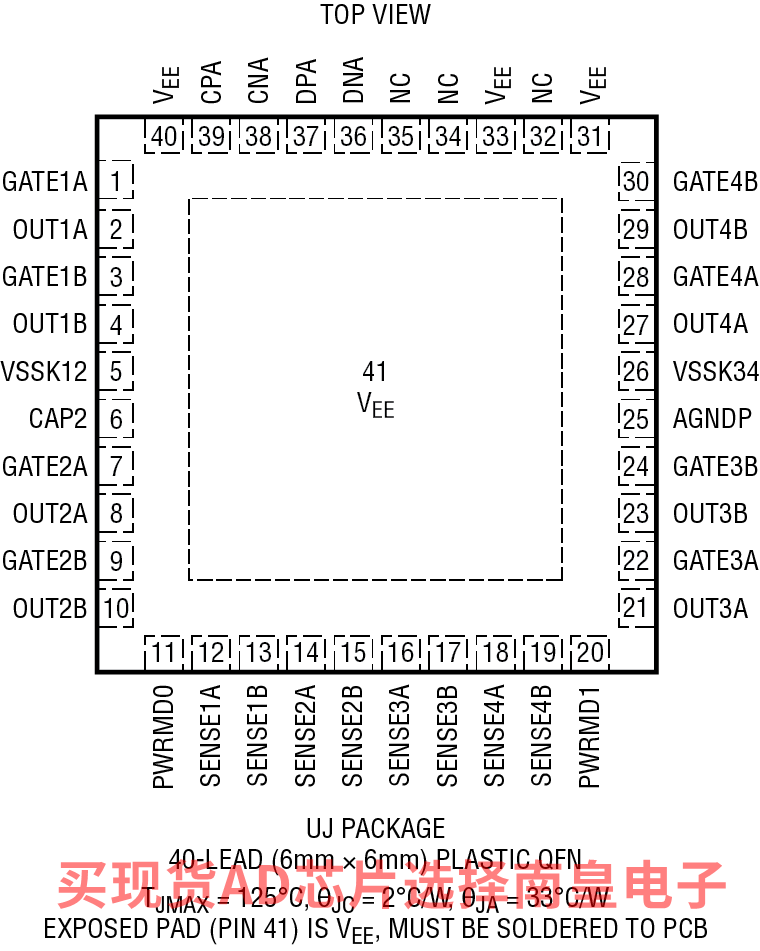

- 采用40引脚 6mm × 6mm (LTC4292) 和24引脚 4mm × 4mm (LTC4291-1) QFN 封装
LTC4291IUF-1#PBF,封装:24-Lead QFN (4mm x 4mm x 0.75mm w/ EP),包装形式及数量:管装,91,工作温度:-40 to 85C,AD官网报价:2.74(100-499个);2.27(1000+个)
LTC4291IUF-1#TRPBF,封装:24-Lead QFN (4mm x 4mm x 0.75mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 85C,AD官网报价:2.74(100-499个);2.27(1000+个)

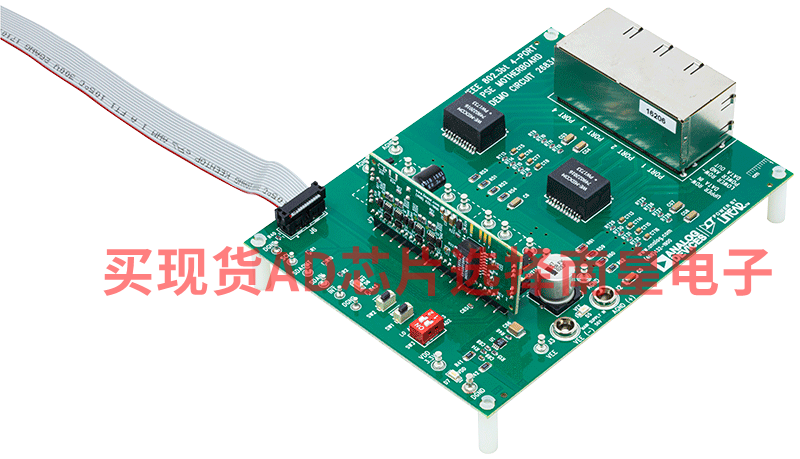

DC2685B-KIT:DC2683A 和 DC2684A-B LTC4291-1/LTC4292 4 端口 IEEE 802.3bt PSE
演示电路2685B-KIT是一款经过以太网联盟第二代PoE认证的4端口IEEE 802.3bt供电设备(PSE),由DC2684A-B(子卡)和DC2683A(母板)组成。DC2685BKIT用于评估LTC4291-1/LTC4292 PSE芯片组。最多可连接四个IEEE 802.3af、IEEE 802.3at或IEEE 802.3bt受电设备(PD),并使用单个电源通过此系统供电。DC590连接到与QuikEval接口的I2C DC2685B-KIT。
该演示手册提供快速启动程序、DC2684A-B子卡概述、DC2683A母板概述、原理图和布局引脚排列。

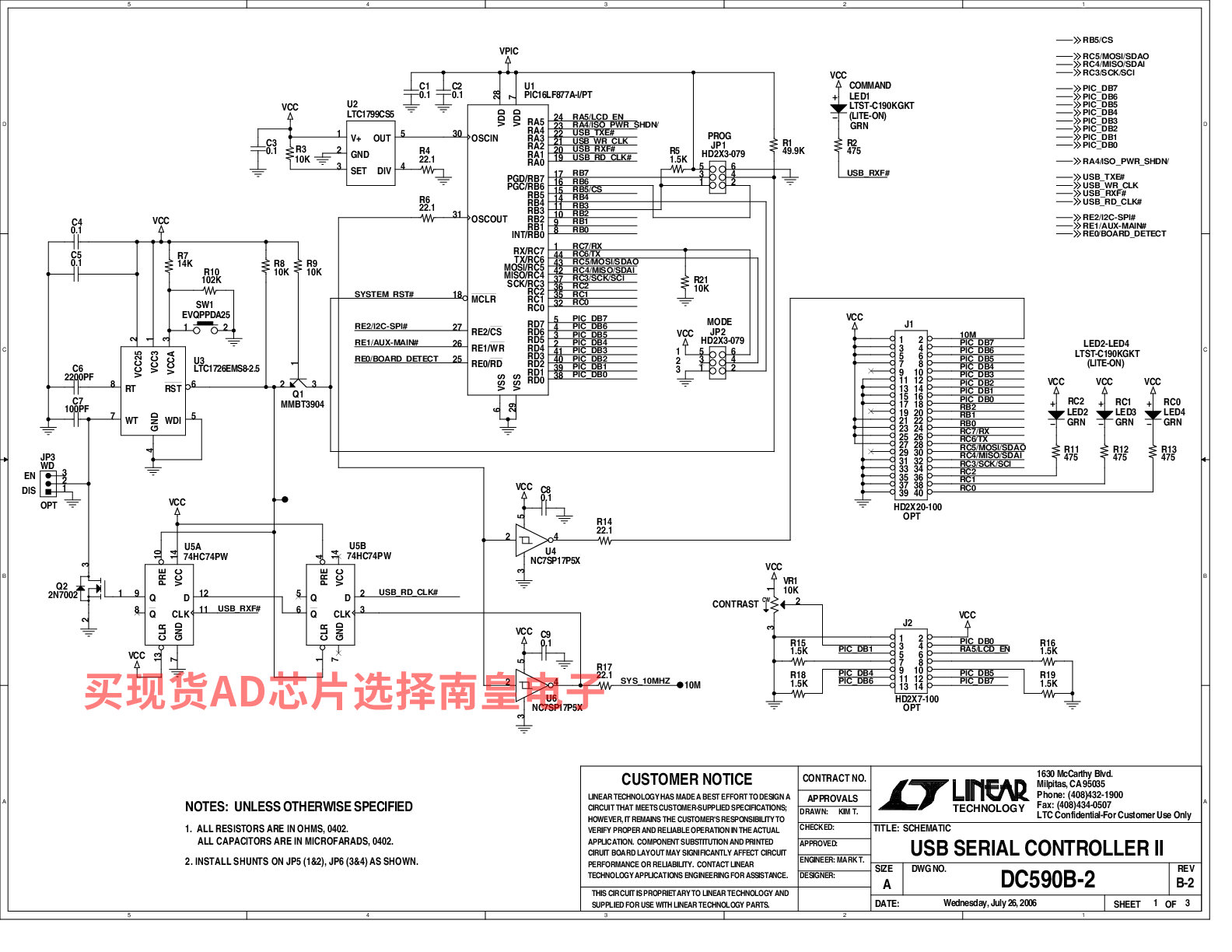

DC590B:用于凌力尔特 QuikEval 演示板的 USB 串行控制器
DC590B - 演示板
