LTC4290 / LTC4271 芯片组是 8 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。通过采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器，LTC4290 / LTC4271 芯片组提供了业界较低的热耗散。

高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓免疫力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。LTC4290 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。

LTC4290 / LTC4271 可提供多个功率等级，允许向 PD 输送高达 90W 的功率。

• PoE PSE 开关 / 路由器
• PoE PSE 中跨



• 8 个独立的 PSE 通道
• 符合 IEEE 802.3at Type 1 和 Type 2 标准

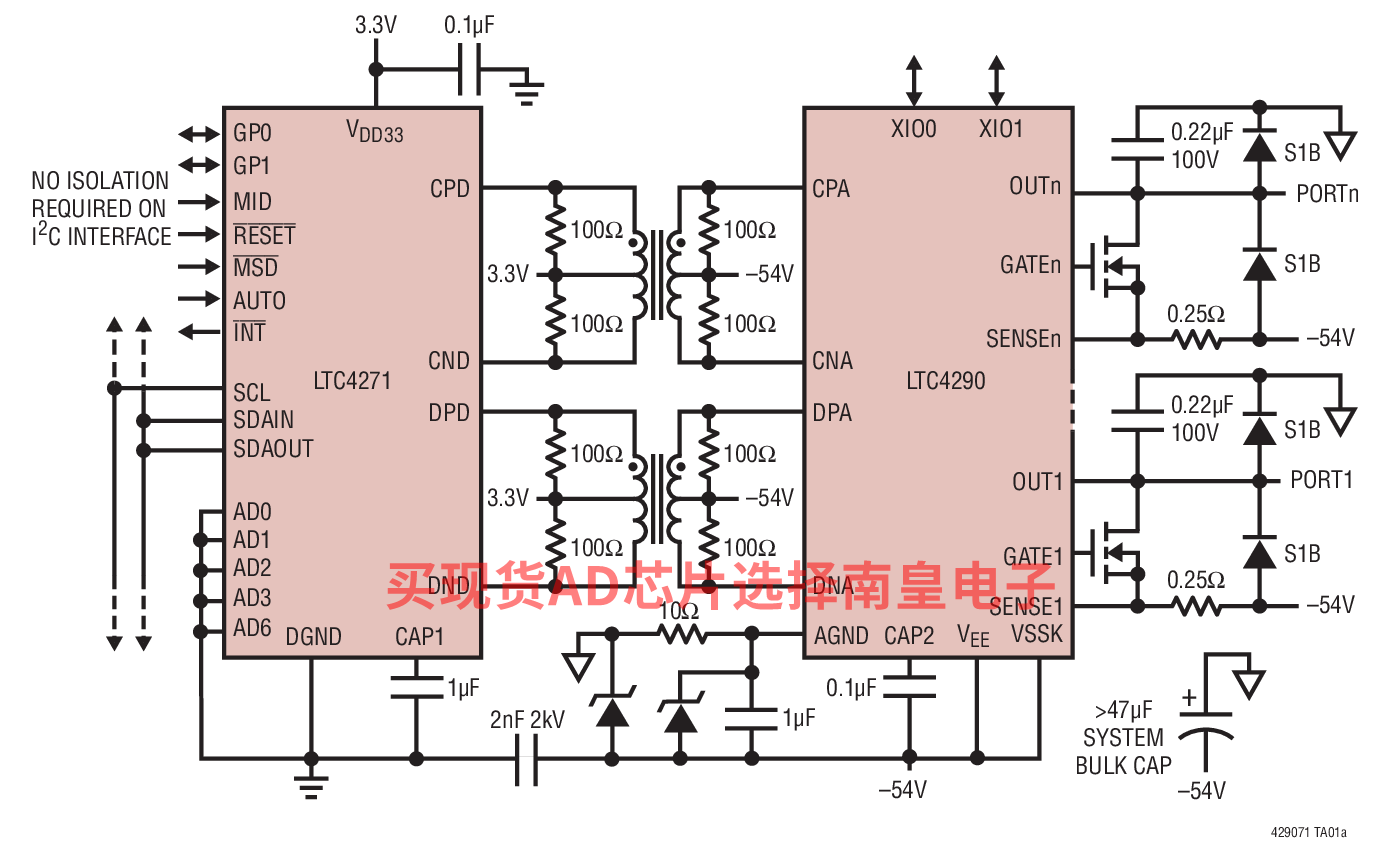

• 芯片组可提供电隔离

  • 降低 BOM (材料清单) 成本
  • 免除多达 6 个高速光耦合器
  • 免除隔离型 3.3V 电源
• 低功耗

  • 每个通道具有 0.25Ω 的检测电阻
• 非常高可靠性的 4 点 PD 检测

  • 两点施加电压
  • 两点施加电流
• VEE 和 VPORT 监视
• 1 秒滚动 IPORT 求平均
• 支持 2 对和 4 对输出功率
• 1MHz I2C 兼容型串行控制接口

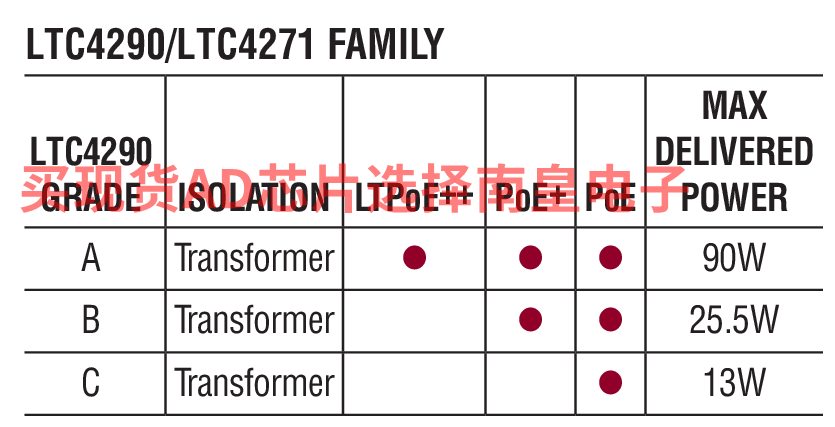

• 提供三种功率等级

  • A 级 ─ LTPoE++ 38.7W 至 90W
  • B 级 ─ PoE+ 25.5W
  • C 级 ─ PoE 13W

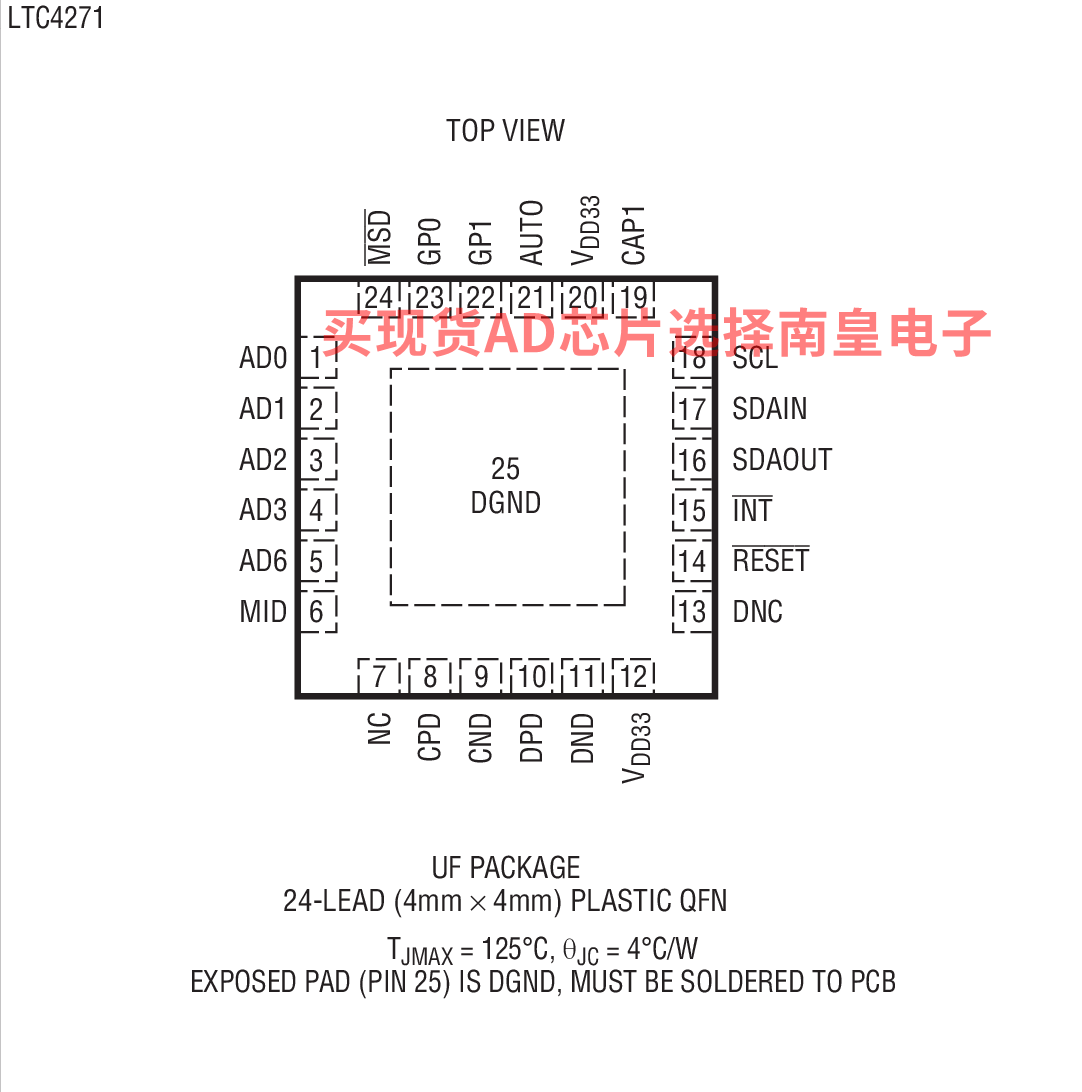

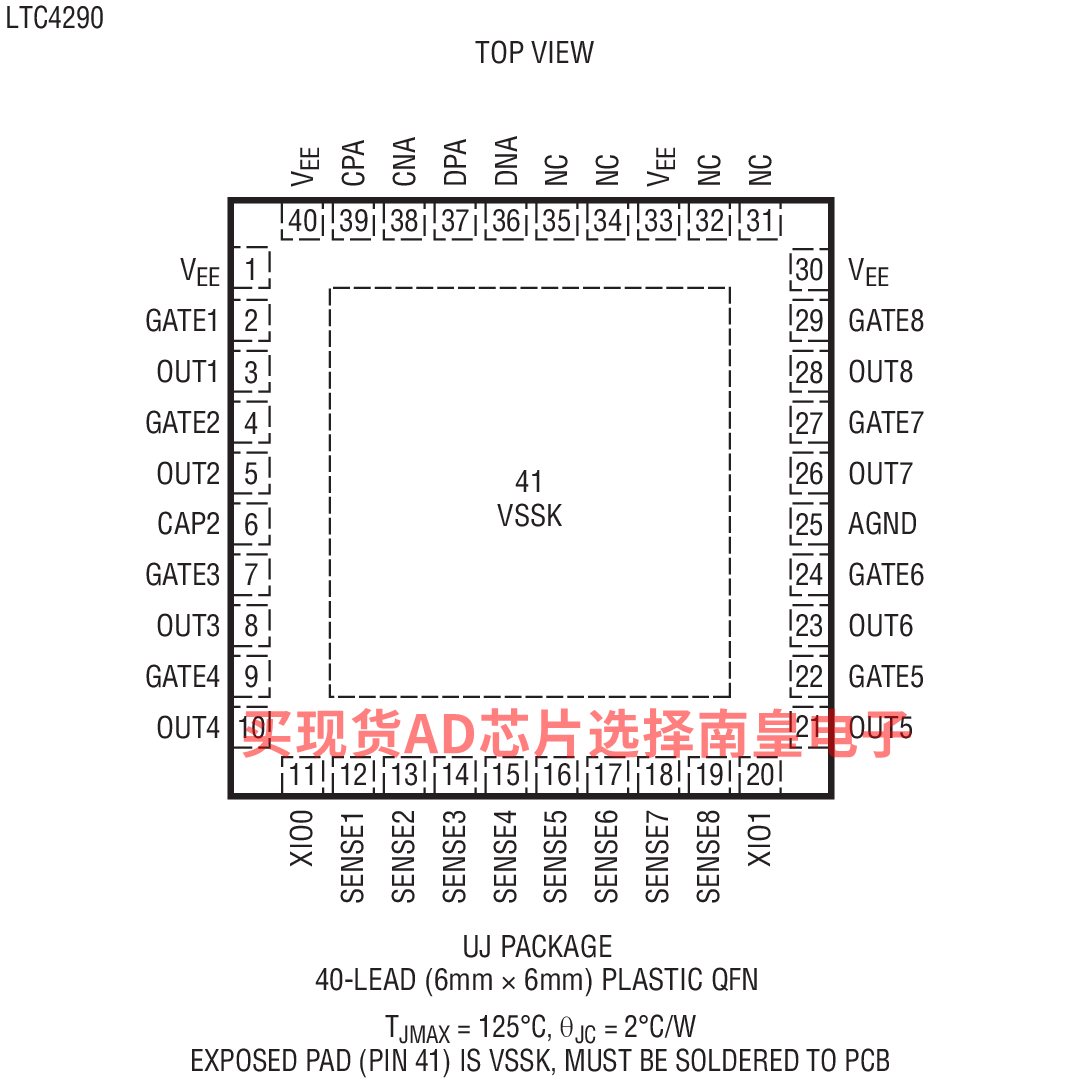

• 采用 40 引脚 6mm x 6mm (LTC4290) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装



LTC4290AIUJ#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：10.79（100-499个）；8.87（1000+个）

LTC4290AIUJ#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：10.79（100-499个）；8.87（1000+个）

LTC4290BIUJ#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；7.77（1000+个）

LTC4290BIUJ#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；7.77（1000+个）

LTC4290CIUJ#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；7.77（1000+个）

LTC4290CIUJ#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：9.46（100-499个）；7.77（1000+个）

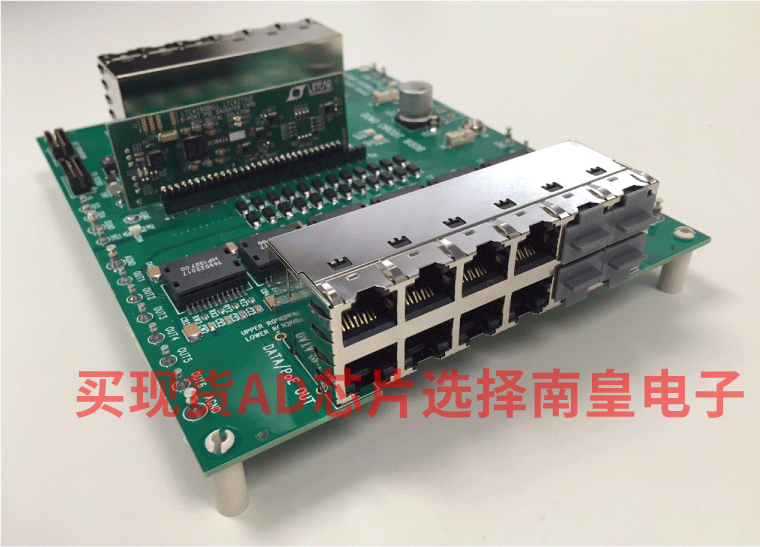

DC1843B：LTC4290B/LTC4271: (DC1680 + DC1842) 8 端口 25.5W 演示套件（需要 DC590）

演示套件DC1843B是一款经过以太网Alliance认证的8端口IEEE 802.3at类型2供电设备(PSE)，由DC1842B子卡和DC1680B母板组成。该套件用于评估LTC4290B和LTC4271 PSE芯片组。最多可连接8个受电设备(PD)，并使用单个电源通过此系统供电。DC590连接到与QuikEval接口的I2C DC1843。该演示手册提供快速启动程序、DC1842B概述、DC1680B概述、原理图和布局引脚排列。布局LTC4290B/LTC4271电路时，请参阅演示电路1842B的布局指南。有关此文档，请联系ADI公司。

相比DC1842A，DC1842B提供更高的浪涌保护水平。DC1680B使用分立式以太网变压器，同时DC1680A集成了12端口RJ45插孔。

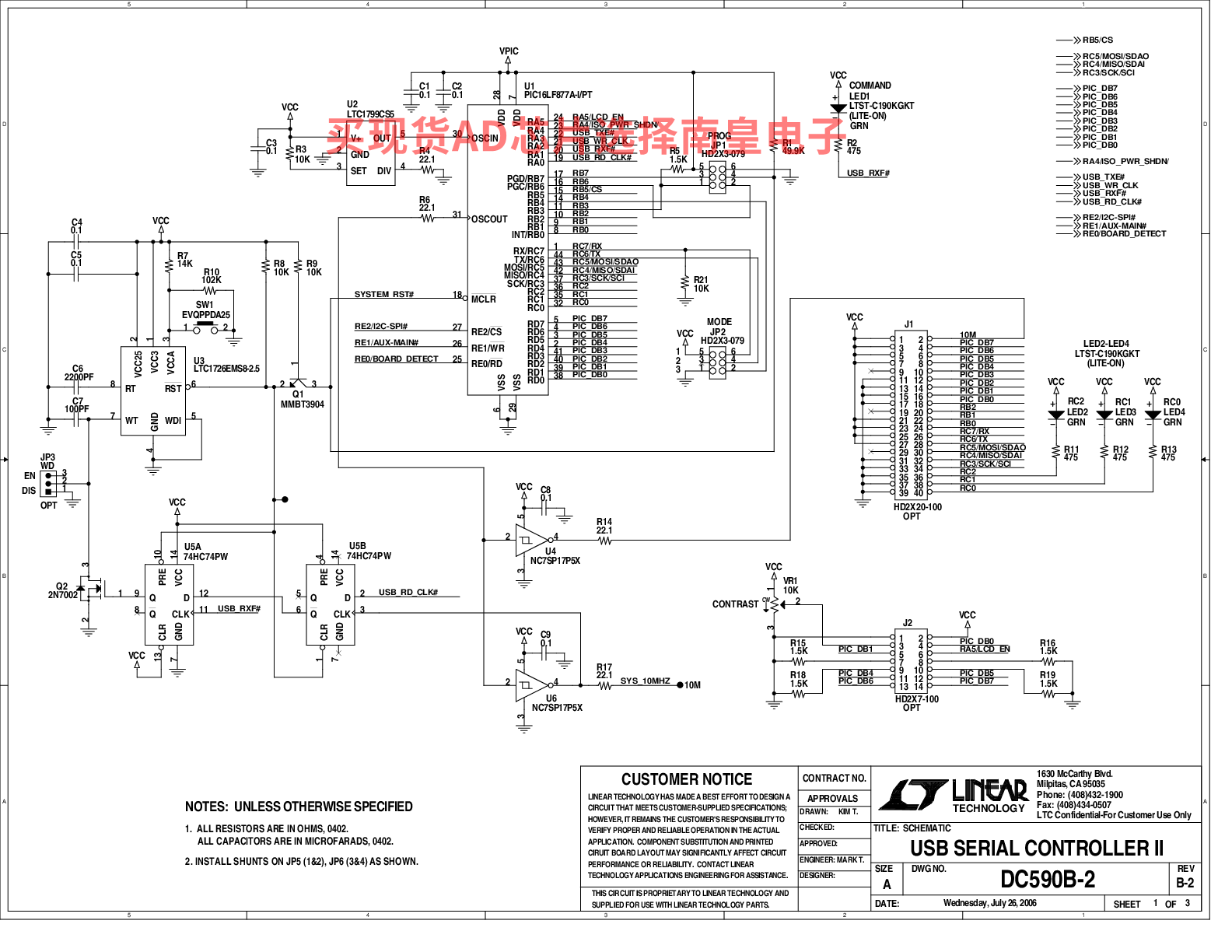

DC590B：用于凌力尔特 QuikEval 演示板的 USB 串行控制器
