LTC4274A 是一款单通道供电设备 (PSE) 控制器，能向一个兼容的 LTPoE++ 受电设备 (PD) 输送高达 90W 的 LTPoE++ 功率。一种专有的检测 / 分级方案实现了 LTPoE++ PSE 与 LTPoE++ PD 之间的相互识别，同时保持了与现有的 Type 1 (13W) 和 Type 2 (25.5W) PD 的兼容性及互操作性。LTC4274A 的特性集是颇受欢迎的 LTC4274 之扩展集。这些 PSE 控制器具有低 RON 外部 MOSFET 和 0.25Ω 的检测电阻器，这些对于在 LTPoE++ 电流水平下保持尽可能低的热耗散特别重要。

LTC4274C 面向用于给 Type 1 (高达 13W) PD 供电的全自动 PSE 系统。

高级电源管理功能包括：一个 14 位电流监视 ADC、DAC 可编程电流限值、以及通用的快速端口停机。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓免疫力。LTC4274A / LTC4274C 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。

LTC4274A / LTC4274C 可提供多种功率级，允许输送 13W、25.5W、38.7W、52.7W、70W 和 90W 的 PD 功率。这些控制器采用 38 引脚 5mm x 7mm QFN 封装。

• LTPoE++ PSE 开关 / 路由器
• LTPoE++ PSE 中跨
• IEEE 802.3at Type 1 PSE 开关 / 路由器
• IEEE 802.3at Type 1 PSE 中跨

• 符合 IEEE 802.3at Type 1 和 Type 2 标准
• 低功耗

  • 每个通道具有 0.25Ω 的检测电阻
• 非常高可靠性的 4 点 PD 检测

  • 两点施加电压
  • 两点施加电流
• 高电容老式设备检测
• 1MHz I2C 兼容型串行控制接口
• 中跨超时定时器
• 支持两对和四对输出功率
• 可提供多种功率级

  • LTC4274A-1：LTPoE++38.7W
  • LTC4274A-2：LTPoE++ 52.7W
  • LTC4274A-3：LTPoE++ 70W
  • LTC4274A-4：LTPoE++ 90W
  • LTC4274C：PoE 13W

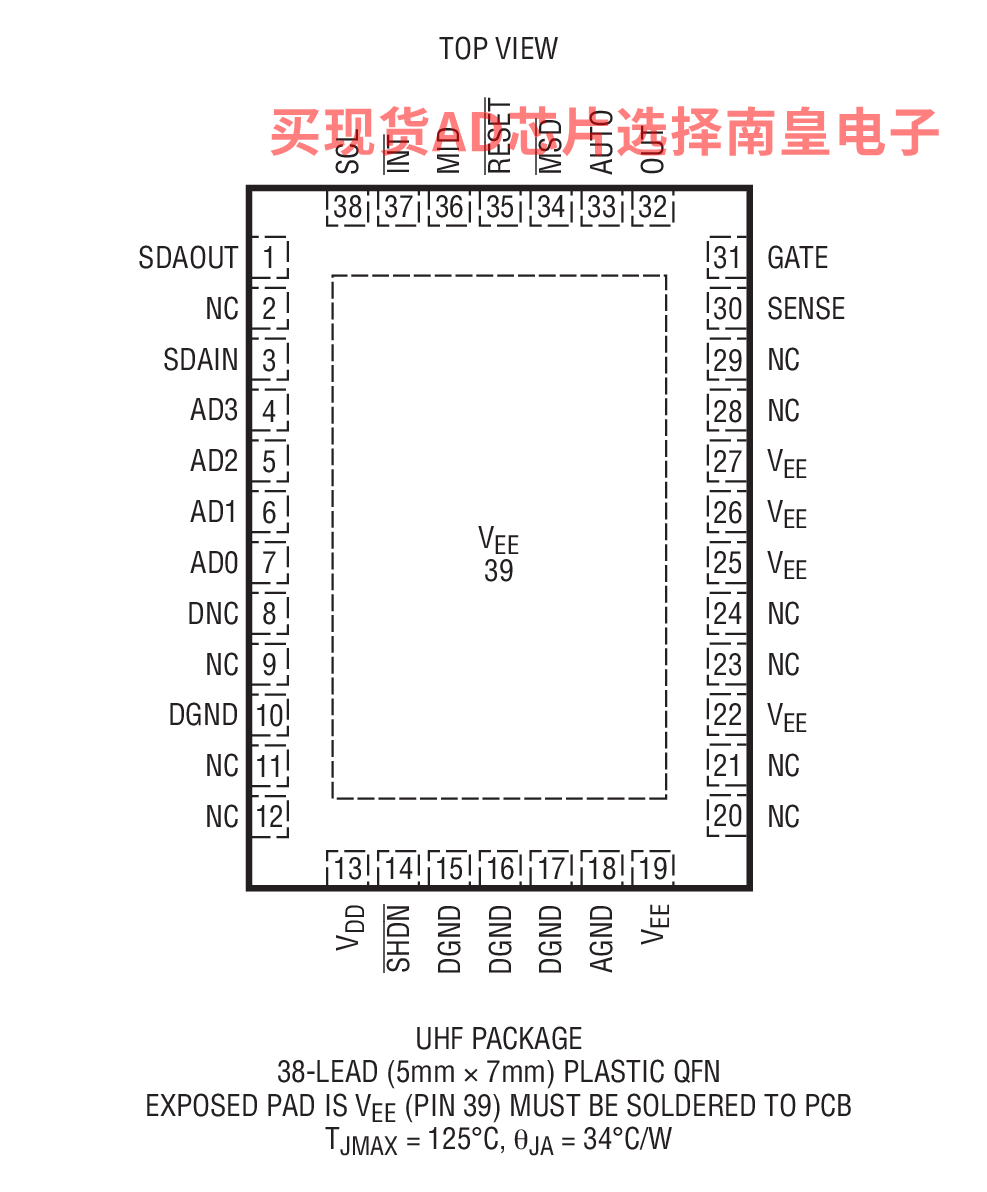

• 采用 38 引脚 5mm x 7mm QFN 封装

LTC4274AIUHF-1#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274AIUHF-1#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274AIUHF-2#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274AIUHF-2#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274AIUHF-3#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274AIUHF-3#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274AIUHF-4#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274AIUHF-4#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.33（100-499个）；6.01（1000+个）

LTC4274CIUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：6.12（100-499个）；5.02（1000+个）

LTC4274CIUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.12（100-499个）；5.02（1000+个）

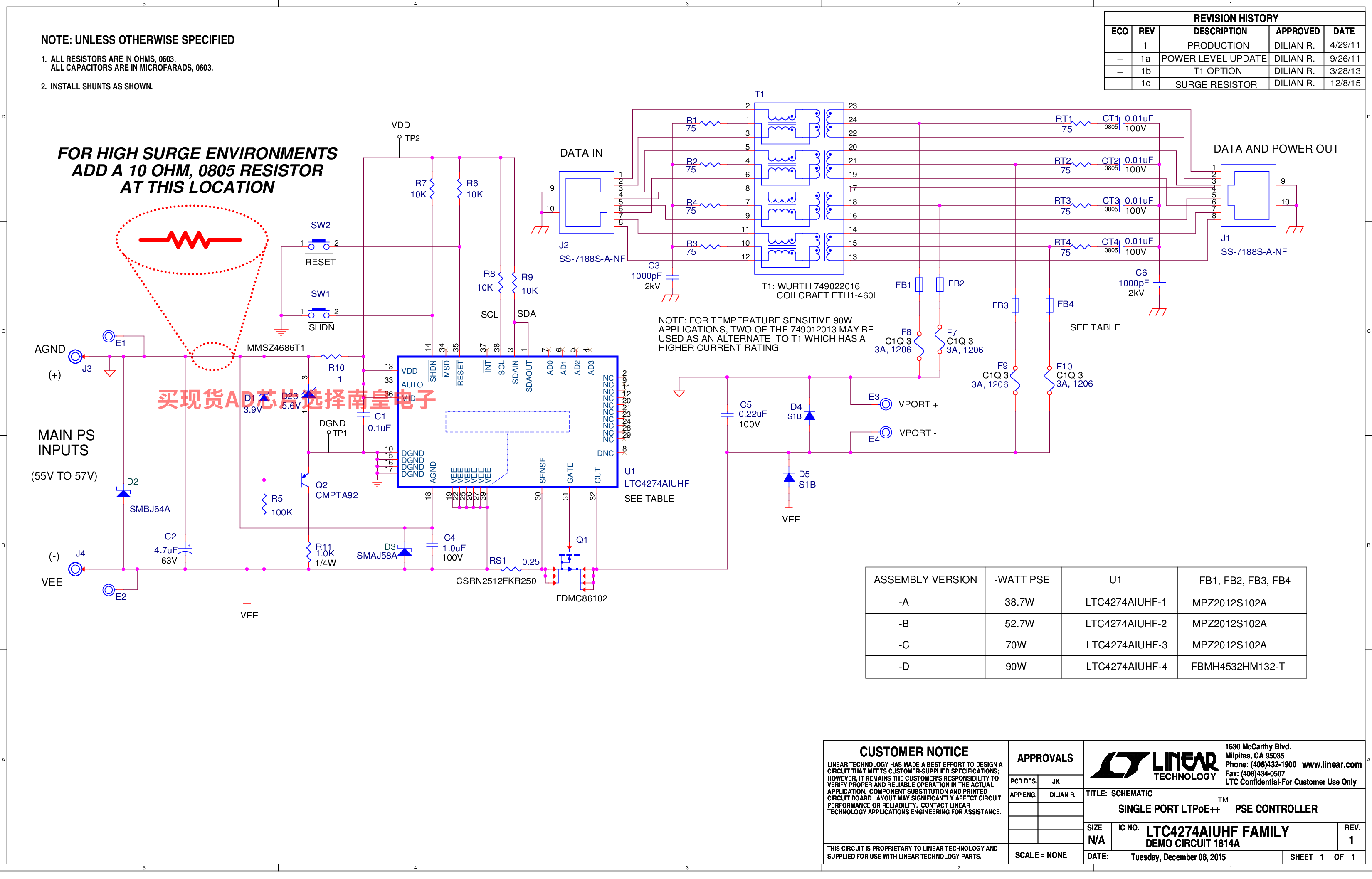

DC1814A-D：LTC4274A-4 Demo Board | LTPoE++ (90W) PSE

Demonstration circuit 1814A features the LTC4274A, single port power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4274A feature set is a superset of the popular LTC4274. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.
