LTC4274 是一款单通道供电设备控制器，专为在符合 IEEE 802.3 Type 1 和 Type 2 标准 (高功率) 的以太网供电系统中使用而设计。外部功率 MOSFET 增强了系统可靠性并最大限度地减小了通道电阻，从而削减了功耗并免除了增设散热器的需要，即使在 Type 2 功率级条件下也不例外。另外，外部功率组件还允许在非常高的功率级上使用，同时在其他方面依然保持与 IEEE 标准的兼容性。额定电压为 80V 的端口引脚提供了针对外部故障的坚固型保护。

LTC4274 拥有高级电源管理功能，包括：电流和电压回读以及可编程 ICUT 和 ILIM 门限。可用的 C 语言程序库简化了软件开发；一种任选的 AUTO 引脚模式提供了完全符合 IEEE 标准的独立型运作，而无需使用软件。专有的 4 点 PD 检测电路最大限度地减少了 PD 误检测，同时支持老式电话操作。利用内置的两事件分级能力和延时定时功能电路对中跨操作提供了支持。主机是通信通过一个 1MHz I2C 串行接口。

LTC4274 采用 5mm x 7mm QFN 封装，与同类竞争解决方案相比显著地缩减了板级空间。

• PSE 开关/路由器
• PSE 中跨

• 符合 IEEE 802.3at Type 1 和 Type 2 标准
• 0.34Ω 总通道电阻

  • 每个端口的消耗功率为 130mW (在 600mA)
• 高级电源管理

  • 8 位可编程电流限值 (ILIM)
  • 7 位可编程过载电流 (ICUT)
  • 快速停机
  • 14.5 位端口电流 / 电压监视
  • 两事件分级
• 非常高可靠性的 4 点 PD 检测：

  • 两点施加电压
  • 两点施加电流
• 高电容老式设备检测
• 与 LTC4259A-1 和 LTC4266 的软件兼容
• 1MHz I2C 兼容型串行控制接口
• 中跨延时定时器
• 可支持高于 25W 的专有功率级

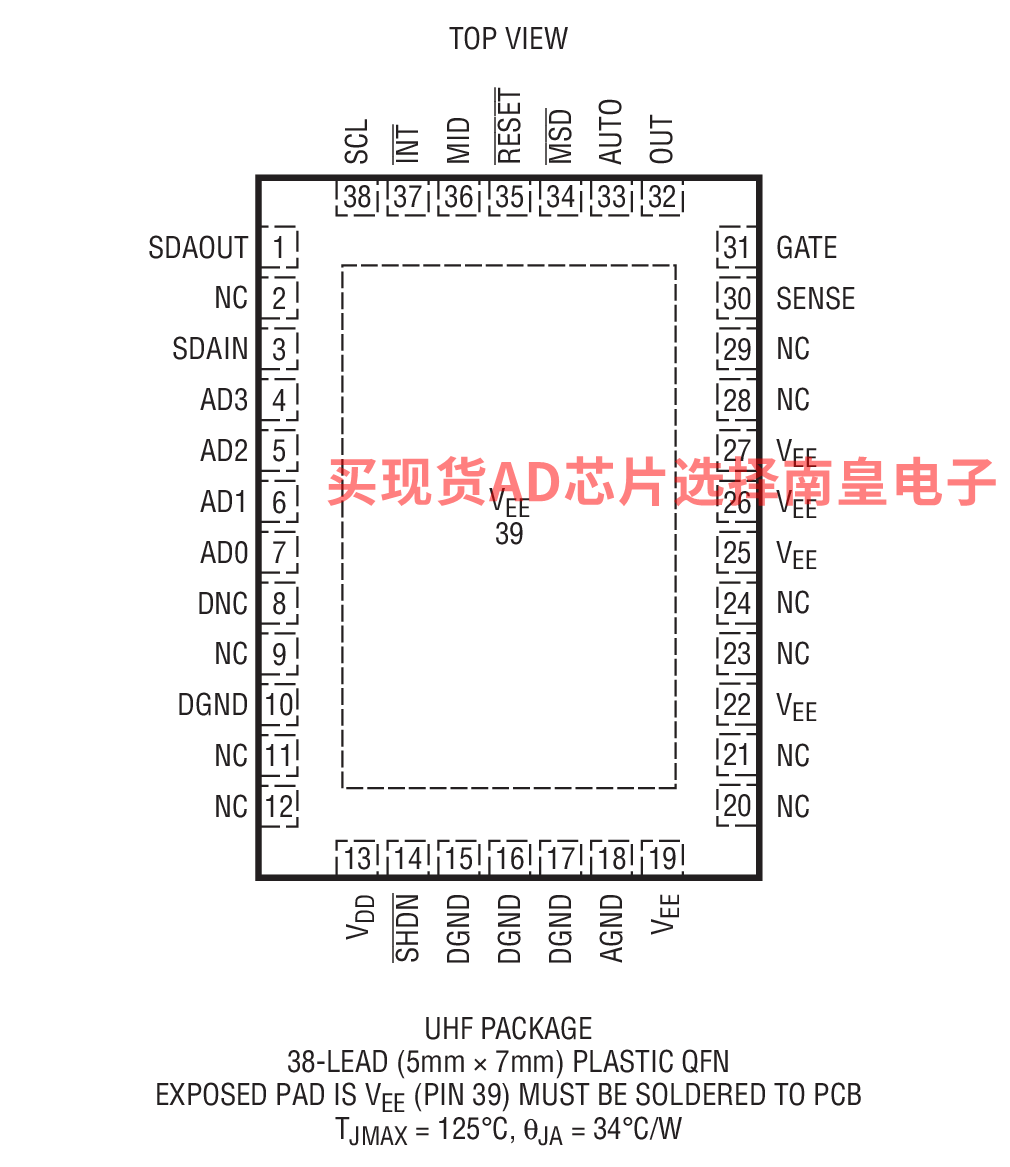

• 采用 38 引脚 5mm x 7mm QFN 封装

LTC4274CUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：6.12（100-499个）；5.02（1000+个）

LTC4274CUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.12（100-499个）；5.02（1000+个）

LTC4274IUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：6.72（100-499个）；5.51（1000+个）

LTC4274IUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.72（100-499个）；5.51（1000+个）

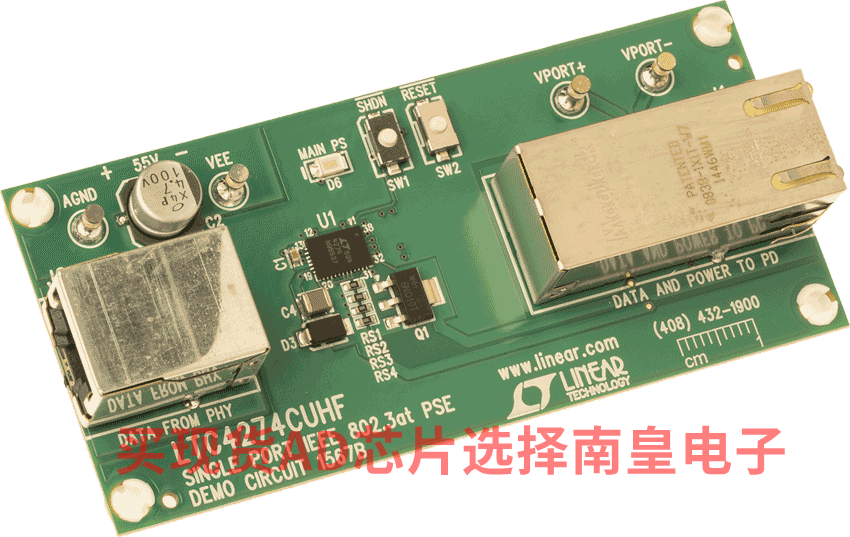

DC1567B：LTC4274 演示板 | IEEE802.3at 以太网供电 PSE

演示电路 1567B 内置 LTC4274，一款供电设备(PSE)控制器，设计用于兼容 IEEE 802.3 类型 1（PD 上的功率约为 13W）和类型 2（PD上的功率约为 25.5W）的以太网供电(PoE)系统。LTC4274 在 DC1567B 中配置为中跨功率注入器，其中数据来自现有网络系统并与电源一起输出到受电设备(PD)。LTC4274 可自主检测 PD 并进行分类，开启和关闭端口电源，而无需微控制器。2 秒回退定时器支持中跨配置。建议使用 55V 标称电源为演示板供电。

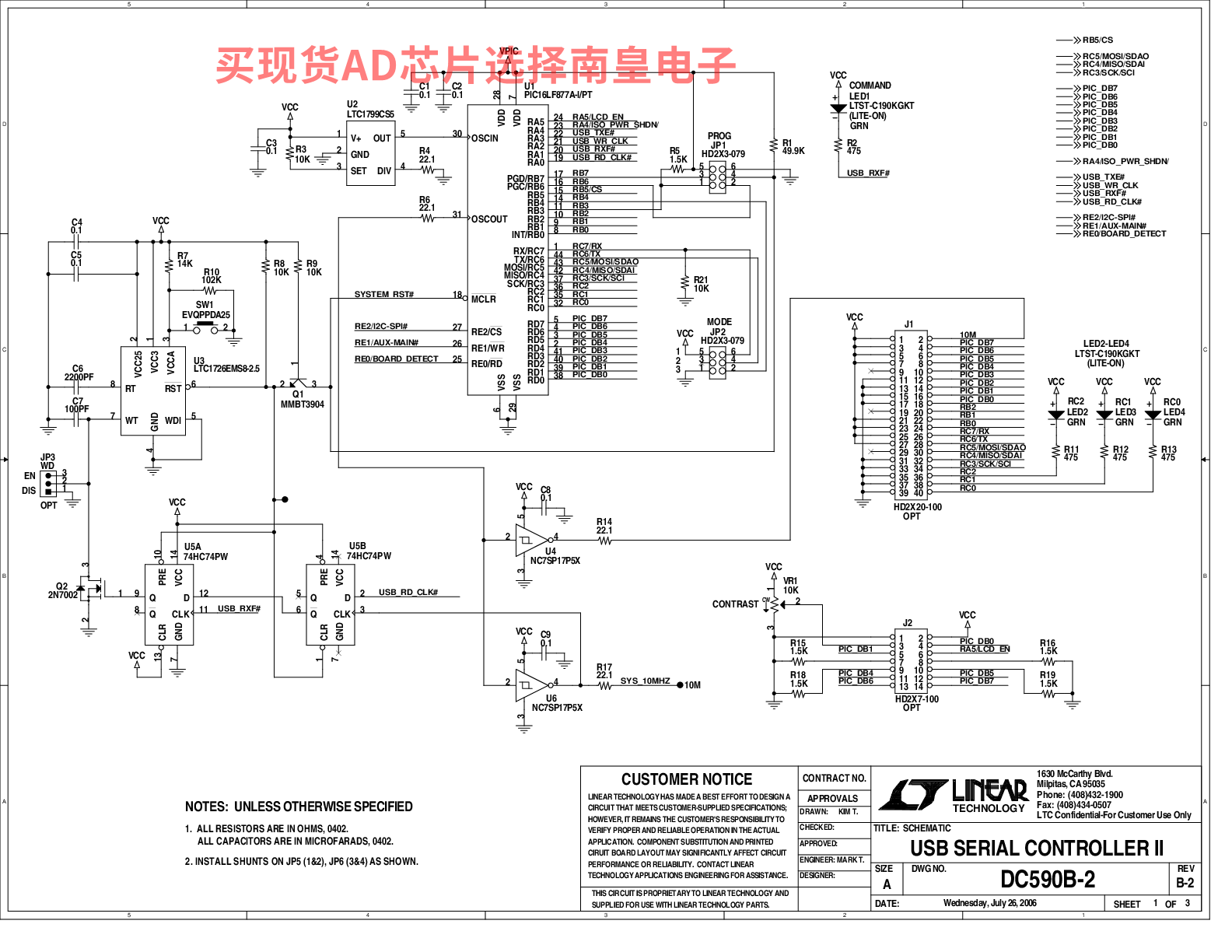

DC590B：用于凌力尔特 QuikEval 演示板的 USB 串行控制器

DC590B - 演示板
