- 制造厂商：AD
- 产品类别：以太网供电 (PoE) 接口控制器
- 技术类目：PoE 供电设备 (PSE)
- 功能描述：12 端口 PoE / PoE+ / LTPoE++ PSE 控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

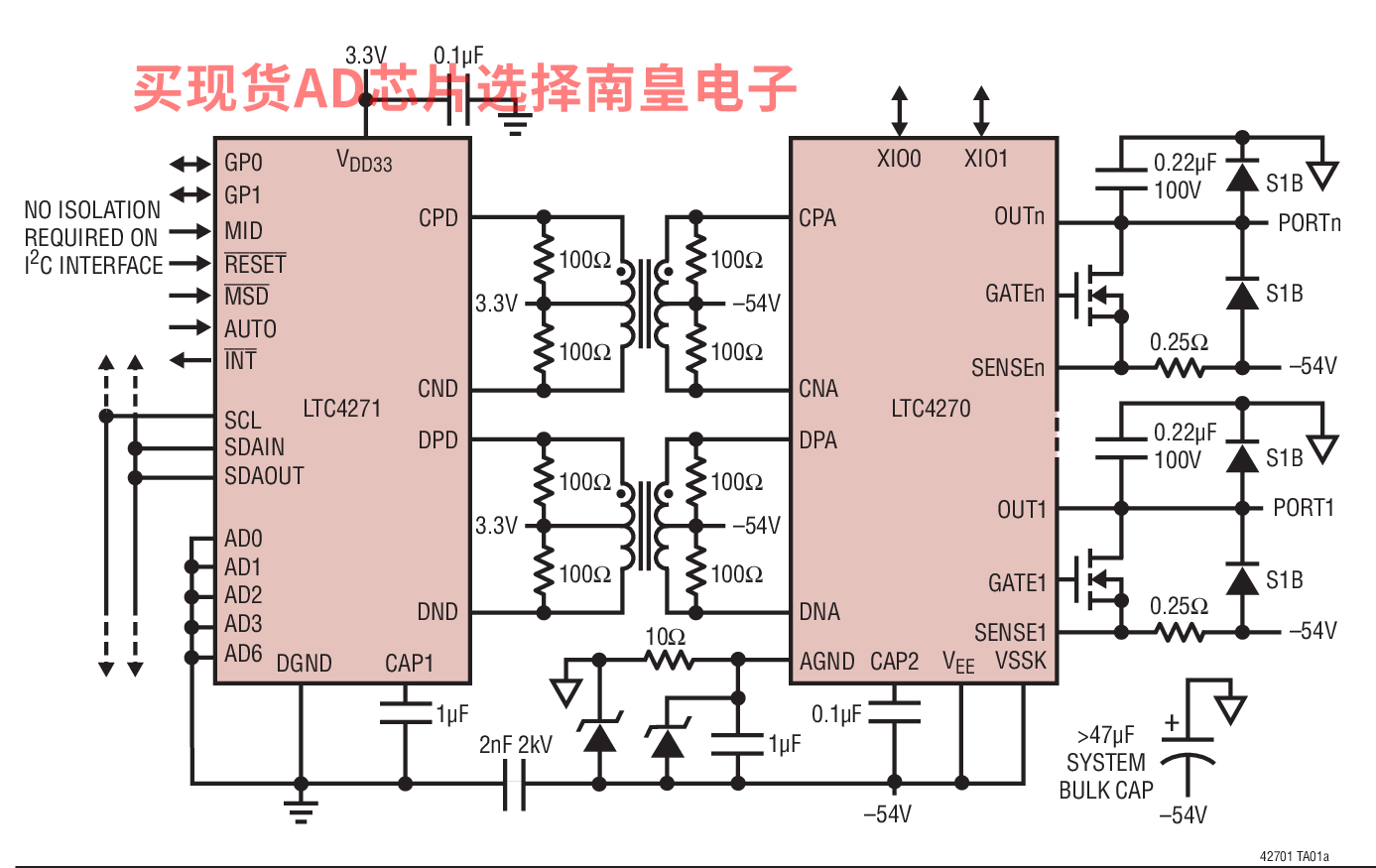

LTC4270 / LTC4271 芯片组是 12 端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1 和 Type 2 规范 (高功率) 的以太网供电 (PoE) 系统中使用而设计。变压器隔离型通信协议替代了昂贵的光耦合器和复杂的隔离式 3.3V 电源，从而显著地节省了 BOM 成本。通过采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 检测电阻器，LTC4270 / LTC4271 芯片组提供了业界较低的热耗散。
高级电源管理功能包括每端口 12 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需申请一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保防止 PD 误检测的超卓能力。利用两事件分级能力和一个 2s 延时定时器对中跨 PSE 提供了支持。
LTC4270 / LTC4271 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。 LTC4270 / LTC4271 具备多种功率级，可提供高达 90W 的 PD 功率。
应用
- PoE PSE 开关 / 路由器
- PoE PSE 中跨
- 12 个独立的 PSE 通道
- 符合 IEEE 802.3at Type 1 和 Type 2 标准
- 芯片组可提供电隔离
- 降低材料清单 (BOM) 成本
- 免除多达 6 个高速光耦合器
- 免除隔离型 3.3V 电源
- 低功耗
- 每个通道具有 0.25Ω 的检测电阻
- 非常高可靠性的 4 点 PD 检测
- 两点施加电压
- 两点施加电流
- VEE 和 VPORT 监视
- 1s 滚动 IPORT 求平均
- 支持两对和四对输出功率
- 1MHz I2C 兼容型串行控制接口
- 可提供三种功率级
- A 级 — LTPoE++：38.7W 至 90W
- B 级 — PoE+：25.5W
- C 级 — PoE：13W

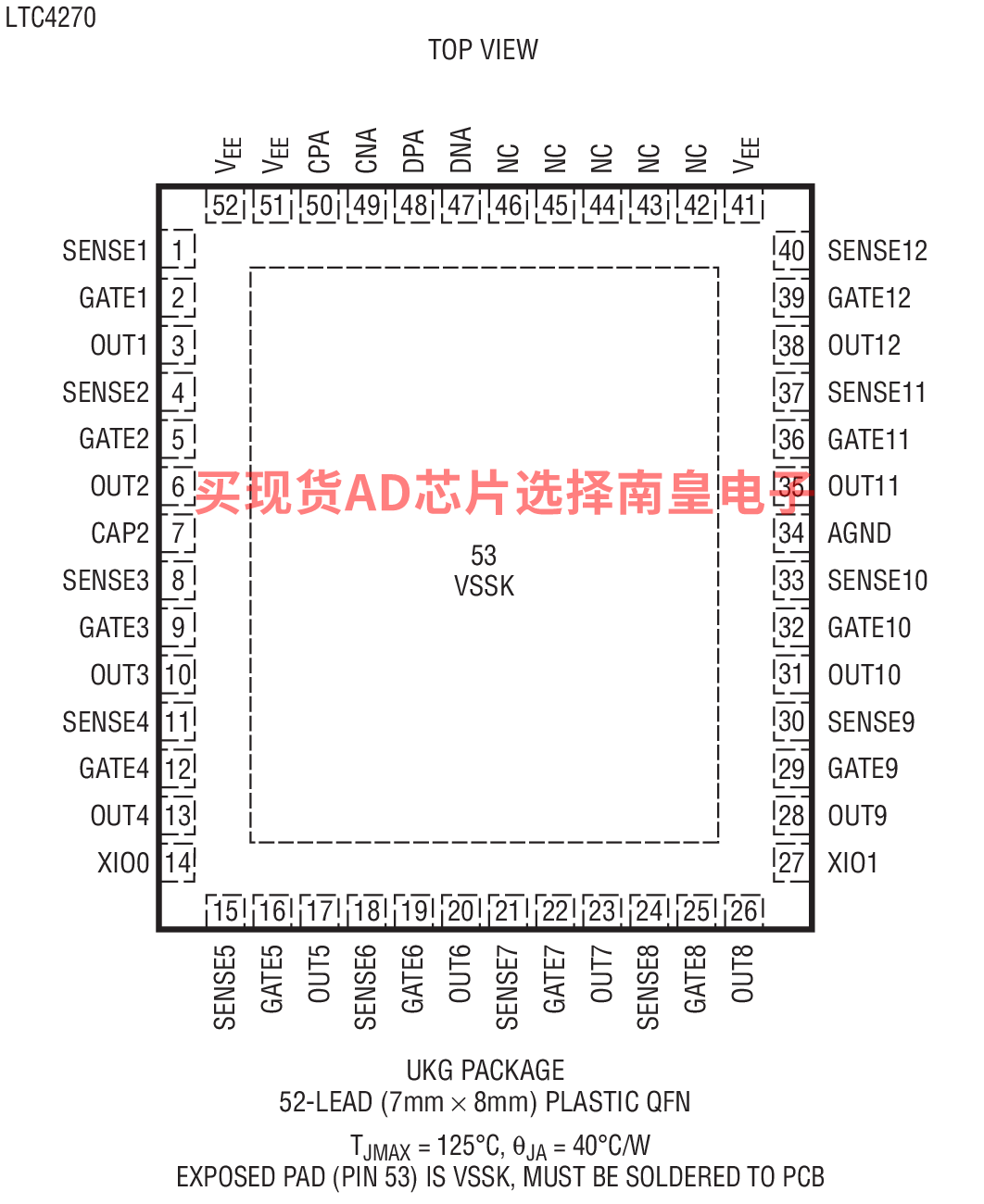

- 采用 52 引脚 7mm x 8mm (LTC4270) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装
LTC4270AIUKG#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：13.87（100-499个）；11.4（1000+个）
LTC4270AIUKG#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：13.87（100-499个）；11.4（1000+个）
LTC4270BIUKG#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：12.13（100-499个）；9.97（1000+个）
LTC4270BIUKG#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：12.13（100-499个）；9.97（1000+个）
LTC4270CIUKG#PBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：管装，45，工作温度：-40 to 85C，AD官网报价：12.13（100-499个）；9.97（1000+个）
LTC4270CIUKG#TRPBF，封装：52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：12.13（100-499个）；9.97（1000+个）
DC1840C：LTC4270B/LTC4271 演示板套件 | DC1680 + DC1682、12 端口 25.5W PSE（需要 DC590）
演示套件 DC1840C 是一款12 端口 IEEE 802.3at 类型 2 供电设备(PSE)，由 DC1682B 子卡和 DC1680B 母板组成。该套件用于评估 LTC4270B 和 LTC4271 PSE 芯片组。最多可连接 12 个受电设备(PD)，并使用单个电源通过此系统供电。DC590 连接到与 QuikEval 接口的 I2C DC1840。该演示手册提供快速启动程序、DC1682 概述、DC1680 概述、原理图和布局引脚排列。

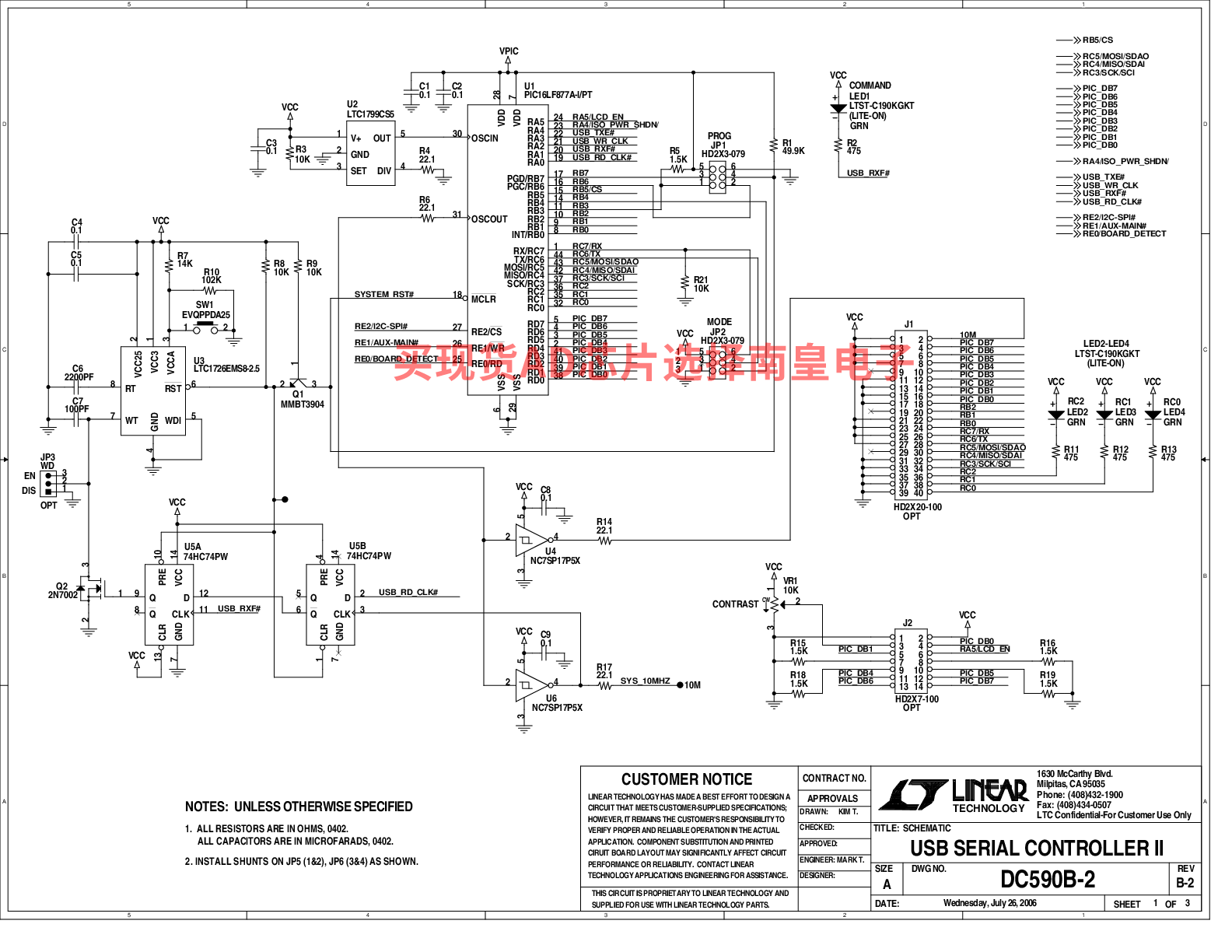

DC590B：用于凌力尔特 QuikEval 演示板的 USB 串行控制器
DC590B - 演示板
