- 制造厂商：AD
- 产品类别：以太网供电 (PoE) 接口控制器
- 技术类目：PoE 受电设备 (PD)
- 功能描述：具 AUX 电源支持功能的 IEEE 802.3at 高功率 PD 和同步正激式控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

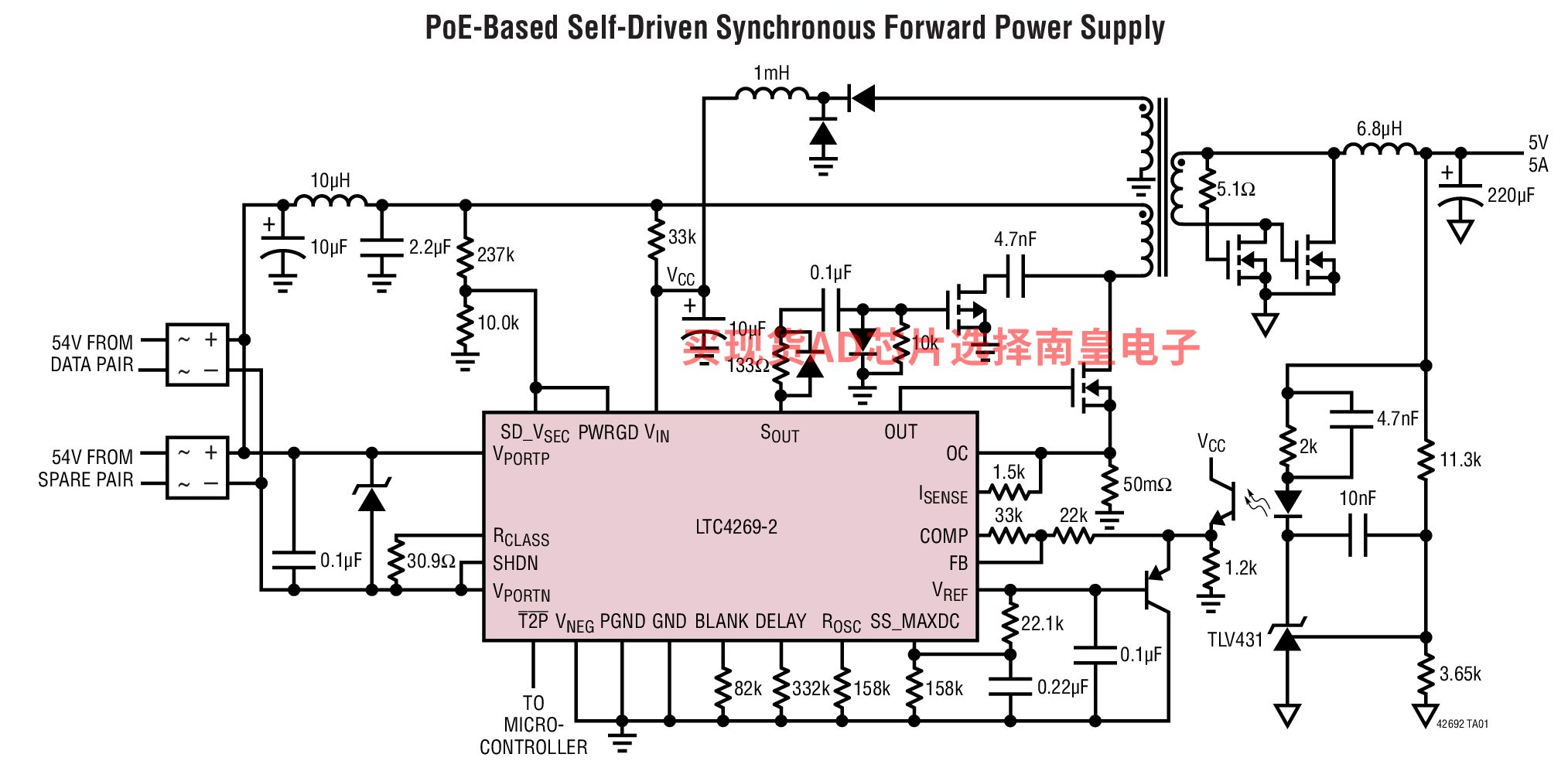

LTC4269-2 是一款集成受电设备 (PD) 接口和电源控制器，具有两事件分级信号传输能力、灵活的辅助电源选项、和一个适合于同步整流正激式电源的电源控制器。这些特点使得 LTC4269-2 成为 IEEE 802.3at PD 应用的理想选择。
PD 控制器具有一个 100V MOSFET，用于在检测和分级期间对电源实施隔离，并提供了 100mA 的浪涌电流限值。该器件还内置了电源良好输出、一个欠压/过压闭锁和热保护功能电路。电流模式正激式控制器容许进行同步整流，从而造就了一款效率极高的“绿色”产品。LTC4269-2 集成了用于实现受控输出电压启动的软起动和故障恢复功能。100kHz 至 500kHz 的可编程频率范围在对效率与外形尺寸和低 EMI 进行权衡的过程中提供了灵活性。
应用
- 具有大型彩色显示屏的 IP 电话
- 双射频 802.11n 接入点
- PTZ 保安摄像机
- 符合 25.5W IEEE 802.3at (Type 2) 标准的 PD
- PoE+ 两事件分级
- IEEE 802.3at 高功率可用指示器
- 内置先进的同步正激式控制器
— 隔离型电源效率 >94% - 灵活的辅助电源接口
- 绝佳的 EMI 性能
- 坚固型 100V 0.7Ω (典型值) 集成热插拔 (Hot Swap) MOSFET
- 具集成特征电阻器、可编程分级电流、UVLO、OVLO 和热保护功能
- 具自动再起动功能的短路保护
- 可编程开关频率：100kHz 至 500kHz

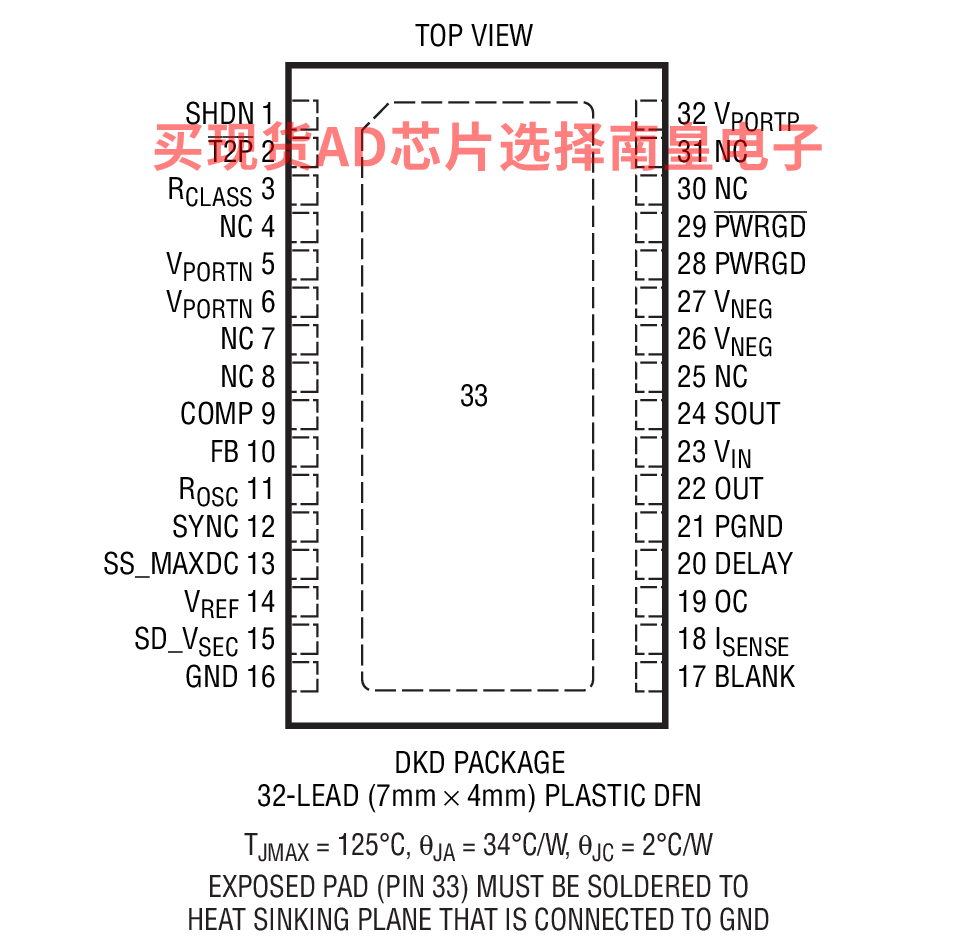

- 耐热性能增强型 7mm x 4mm DFN 封装
LTC4269CDKD-2#PBF，封装：32-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：3.01（100-499个）；2.53（1000+个）
LTC4269CDKD-2#TRPBF，封装：32-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.01（100-499个）；2.53（1000+个）
LTC4269IDKD-2#PBF，封装：32-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；2.92（1000+个）
LTC4269IDKD-2#TRPBF，封装：32-Lead DFN (7mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.47（100-499个）；2.92（1000+个）

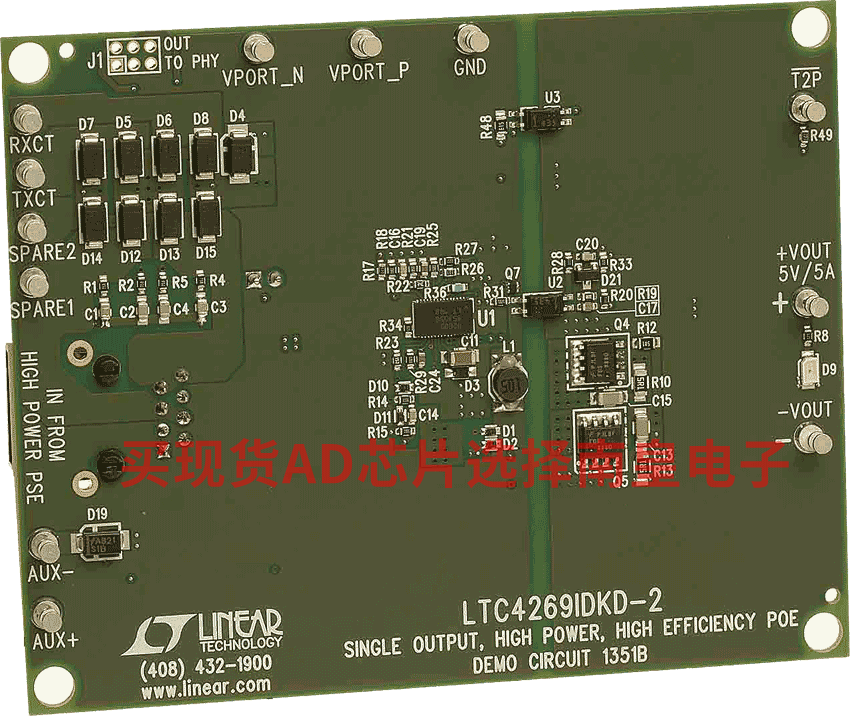

DC1351B：LTC4269-2 | PoE Powered Device w/48V Isolated Auxiliary, VOUT = 5V, IOUT = 5A
DC1351B: Demo Board for the LTC4269-2 IEEE 802.3at High Power PD and Synchronous Forward Controller with AUX Support
