LTC4267-3 整合了一个符合 IEEE 802.3af 标准的受电设备 (PD) 接口和一个 300kHz 电流模式开关稳压器，从而提供了一款面向 PD 应用的完整电源解决方案。LTC4267-3 集成了 25k 特征电阻器、分级电流源、热过载保护、签名停用和电源良好信号、以及专为与 IEEE 标准所要求的二极管电桥配合使用而优化的欠压闭锁电路。LTC4267-3 提供了一个加大的工作电流限值，可为 Class 3 应用提供较大的可用功率。

与其较低频率的同类器件相比，300kHz 电流模式开关稳压器可提供较高的输出功率或较小的外部组件尺寸。LTC4267-3 设计用于驱动一个额定电压为 6V 的 N 沟道 MOSFET，并具有可编程斜坡补偿、软起动和恒定频率运作功能，即使在轻负载条件下亦可较大限度地降低噪声。LTC4267-3 包括一个内置误差放大器和电压基准，因而可在隔离式及非隔离式配置中使用。

LTC4267-3 采用节省空间的扁平 16 引脚 SSOP 封装或 DFN 封装。

• IP 电话的电源管理
• 无线接入点
• 安保摄像机
• 以太网供电



• 用于 IEEE 802.3af 受电设备 (PD) 的完整电源接口端口
• 内置 100V、UVLO 开关
• 300kHz 恒定频率运作
• 精准的双级浪涌电流限值
• 集成型电流模式开关稳压器
• 具停用功能的内置 25k 特征电阻器
• 可编程分级电流 (Class 0 至 4)
• 热过载保护
• 电源良好信号
• 集成型误差放大器和电压基准
• 扁平 16 引脚 SSOP 封装或 DFN 封装



LTC4267CDHC-3#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：2.29（100-499个）；1.93（1000+个）

LTC4267CDHC-3#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.29（100-499个）；1.93（1000+个）

LTC4267CGN-3#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；1.84（1000+个）

LTC4267CGN-3#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.19（100-499个）；1.84（1000+个）

LTC4267IDHC-3#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4267IDHC-3#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.63（100-499个）；2.21（1000+个）

LTC4267IGN-3#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；2.11（1000+个）

LTC4267IGN-3#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.51（100-499个）；2.11（1000+个）

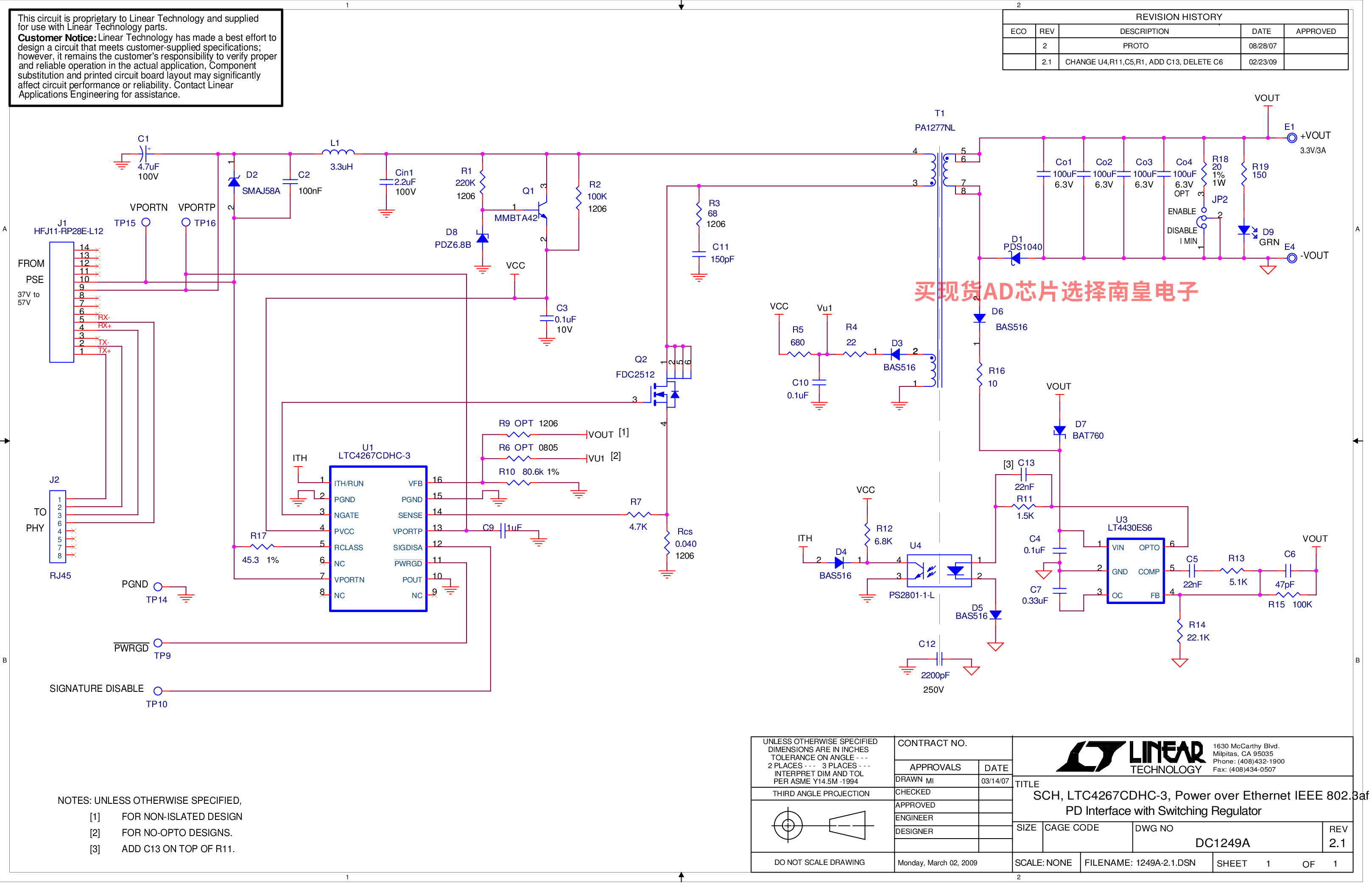

DC1249A：LTC4267-3 PD，37-57V 输入，3.3V（3A 输出时）

DC1249A：LTC4267-3 演示板——集成 300kHz 开关稳压器的以太网供电 IEEE 802.3af PD 接口
