LTC4266（四通道 IEEE 802.3at 以太网供电控制器）-AD代理

LTC4266的基本参数

制造厂商：AD
产品类别：以太网供电 (PoE) 接口控制器
技术类目：PoE 供电设备 (PSE)
功能描述：四通道 IEEE 802.3at 以太网供电控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4266的产品详情：

LTC4266 是一款四通道供电设备 (PSE) 控制器，专为在符合 IEEE 802.3 Type 1 和 Type 2 标准 (高功率) 的以太网供电 (PoE) 系统中使用而设计。外部功率 MOSFET 增强了系统可靠性并较大限度地减小了通道电阻，从而削减了功耗并免除增设散热器的需要，即使在 Type 2 功率级条件下也不例外。外部功率元件还允许在非常高的功率级上使用，同时在其他方面依然保持与 IEEE 标准的兼容性。额定电压为 80V 的端口引脚提供了针对外部故障的坚固型保护。

LTC4266 所拥有的高级电源管理功能包括：电流和电压回读以及可编程 ICUT 和 ILIM 门限。可用的 C 语言程序库简化了电源管理软件开发；一种任选的 AUTO 模式提供了完全符合 IEEE 标准的独立型运作，而无需使用软件。专有的 4 点 PD 检测电路较大限度地减少了 PD 误检测，同时支持老式电话操作。利用内置的两事件分级能力和延时定时功能电路对中跨操作提供了支持。主机通信通过一个 1MHz I2C 串行接口实现。

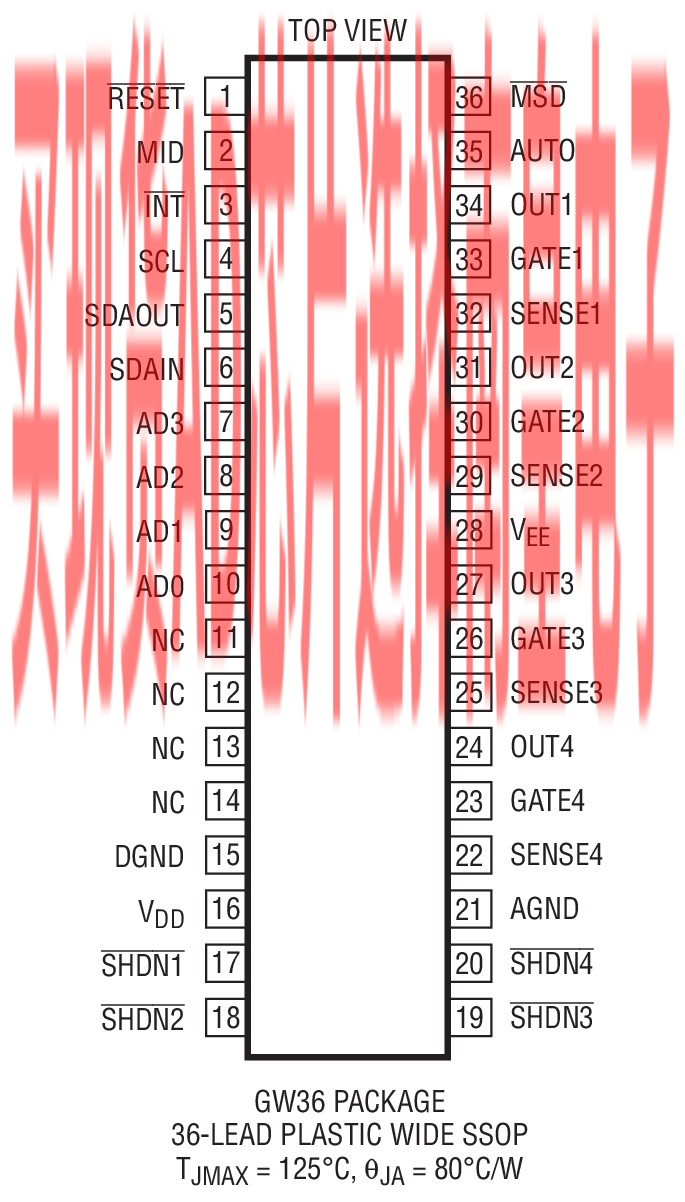

LTC4266 采用 5mm x 7mm QFN 封装，与同类竞争解决方案相比显著地缩减了板级空间。另外，还可提供一种与老式设备相兼容的 36 引脚 SSOP 封装。

应用

高功率 PSE 开关 / 路由器
高功率 PSE 中跨

LTC4266的优势和特点：

4 个独立的 PSE 通道
符合 IEEE 802.at Type 1 和 Type 2 标准
0.34Ω 总通道电阻
- 每个端口的消耗功率为 130mW (在 600mA)
高级电源管理
- 8 位可编程电流限值 (ILIM)
- 7 位可编程过载电流 (ICUT)
- 预选端口的快速关断
- 14.5 位端口电流 / 电压监视
- 两事件分级
非常高可靠性的 4 点 PD 检测：
- 两点施加电压
- 两点施加电流
高电容老式设备检测
与 LTC4295A-1 和 LTC4258 的引脚与 SW 兼容
1MHz I2C 兼容型串行控制接口
中跨延时定时器
支持专有的功率高达 25W
采用 38 引脚 5mm x 7mm QFN 和 36 引脚 SSOP 封装

LTC4266具体的完整产品型号参数及价格（美元）：

LTC4266CGW#PBF，封装：36-Lead SSOP (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：0 to 70C，AD官网报价：6.79（100-499个）；5.57（1000+个）

LTC4266CGW#TRPBF，封装：36-Lead SSOP (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：6.79（100-499个）；5.57（1000+个）

LTC4266CUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：6.79（100-499个）；5.57（1000+个）

LTC4266CUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：6.79（100-499个）；5.57（1000+个）

LTC4266IGW#PBF，封装：36-Lead SSOP (Wide 0.3 Inch)，包装形式及数量：管装，32，工作温度：-40 to 85C，AD官网报价：7.46（100-499个）；6.12（1000+个）

LTC4266IGW#TRPBF，封装：36-Lead SSOP (Wide 0.3 Inch)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：7.46（100-499个）；6.12（1000+个）

LTC4266IUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：7.46（100-499个）；6.12（1000+个）

LTC4266IUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.46（100-499个）；6.12（1000+个）

LTC4266的评估套件：

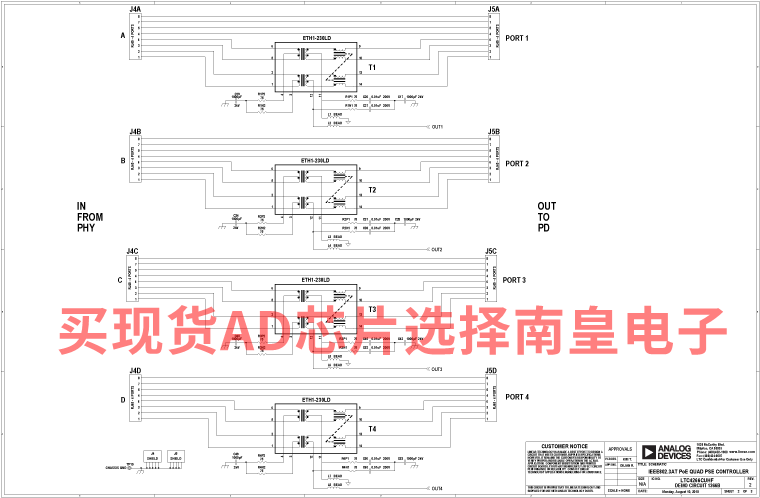

DC1366B：LTC4266 演示板 | 25.5W PoE + 4 端口中跨 PSE（需要 DC590）

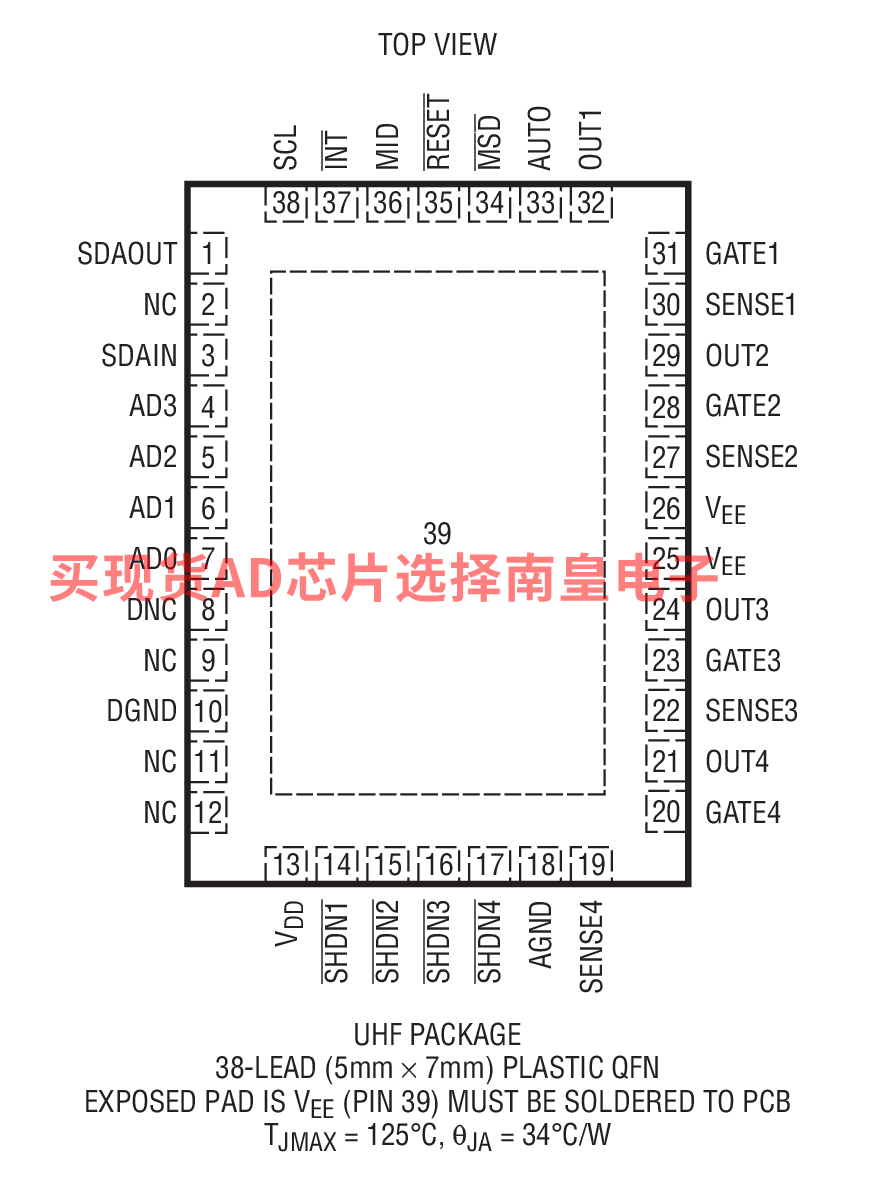

演示电路 DC1366B 内置 LTC4266，一款集成 I2C 接口的四通道网络电源控制器，设计用于兼容 IEEE 802.3at 的供电设备(PSE)。四个独立的通道集成在小型 5mm × 7mm 38 引脚 QFN 封装中，用于控制外部N沟道功率 MOSFET。

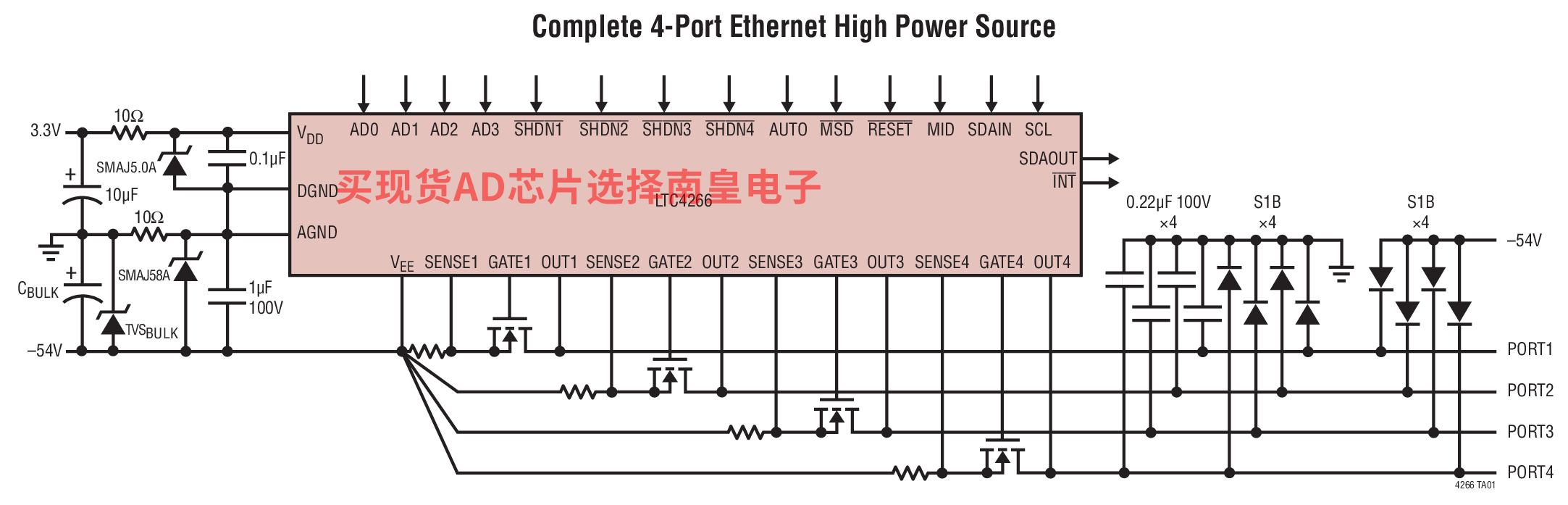

LTC4266的电路图解：

LTC4266的评估套件：
