LTC4263 是一款自主型单通道 PSE 控制器，可在符合 IEEE 802.3af 标准的以太网供电系统中使用。它包括内置功率 MOSFET、内部浪涌、电流限制和短路控制、符合 IEEE 802.3af 标准的 PD 检测和分级电路、以及可选择的 AC 或 DC 断接检测。内置控制算法在无需使用微控制器的情况下提供了符合 IEEE 802.3af 标准的完整操作。LTC4263 简化了 PSE 实现方案，只需单个 48V 电源和少量的无源支持元件。

可编程板载电源管理电路允许多个 LTC4263 在多端口系统中分配和共用功率，从而较大限度地提高了 48V 电源的利用率 —— 所有这些都在无需主处理器干预的情况下实现。端口电流限值是可配置的，以针对检测到的 PD 级别自动地进行调节。可以针对端点或中跨操作来配置延迟检测定时。内置的折返和热停机电路则提供了全面的故障保护。

一个 LED 引脚用于指示受控于 LTC4263 端口的状态。当采用单 48V 工作电源时，LED 引脚能够起一个简单的开关电流源作用，旨在降低 LED 驱动电路中的功耗。

LTC4263 采用 14 引脚 4mm x 3mm DFN 和 14 引脚 SO 封装。

• 符合 IEEE 802.3af 标准的端点 / 中跨 PSE
• 单端口或多端口功率注入器
• 功率转送装置
• 低端口数 PSE
• 环境 B PSE
• 独立型 PSE

• 符合 IEEE 802.3af 标准
• 采用 48V 单工作电源
• 全自主型运作 (未采用微控制器)
• 具热保护功能的内部 MOSFET
• 电源管理功能利用简单的 RC 网络在多个端口上运作
• 利用内部检测电阻器实现精准的浪涌控制
• 受电设备 (PD) 检测和分级
• AC 和 DC 断接检测
• 可靠的短路保护
• 用于中跨 PSE 的引脚可选延时检测
• 与分级相关的ICUT 电流门限
• LED 驱动器负责指示端口接通并使状态代码闪烁
• 采用 14 引脚 SO 和 4mm x 3mm DFN 封装
• 以太网供电协会第 33 号条款 —— PSE 一致性报告
• 以太网供电协会互操作性报告 —— 中跨
• 以太网供电协会互操作性报告 —— 端点

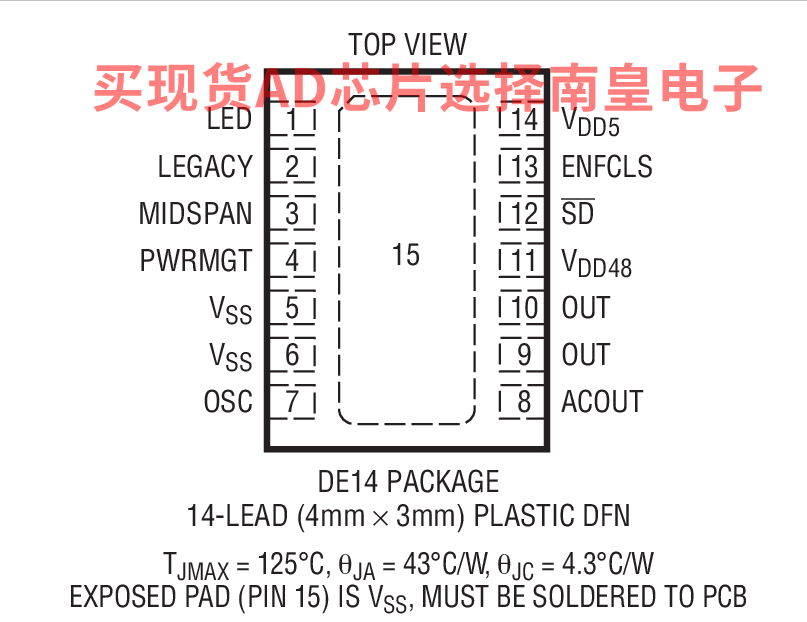

LTC4263CDE#PBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：0 to 70C，AD官网报价：3.93（100-499个）；3.31（1000+个）

LTC4263CDE#TRPBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.93（100-499个）；3.31（1000+个）

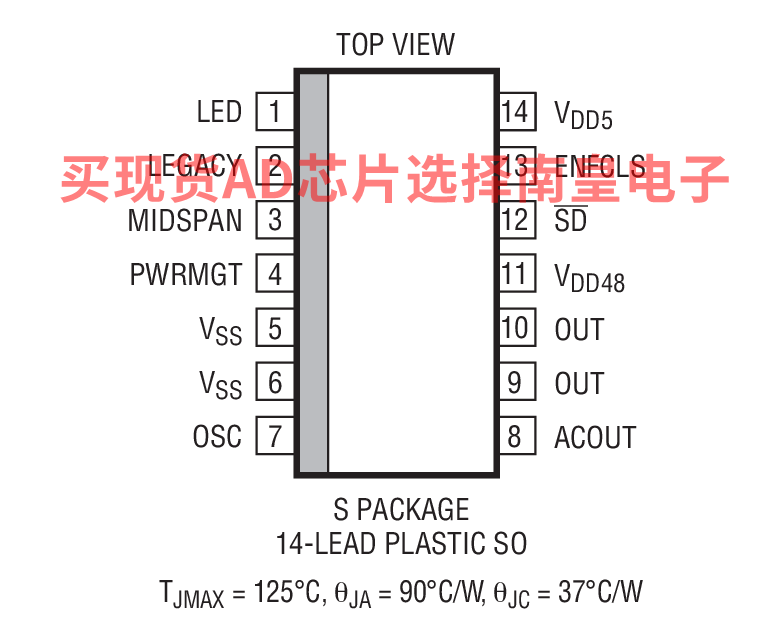

LTC4263CS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：0 to 70C，AD官网报价：3.93（100-499个）；3.31（1000+个）

LTC4263CS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.93（100-499个）；3.31（1000+个）

LTC4263IDE#PBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：4.69（100-499个）；3.96（1000+个）

LTC4263IDE#TRPBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.69（100-499个）；3.96（1000+个）

LTC4263IS#PBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，55，工作温度：-40 to 85C，AD官网报价：4.69（100-499个）；3.96（1000+个）

LTC4263IS#TRPBF，封装：14-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：4.69（100-499个）；3.96（1000+个）

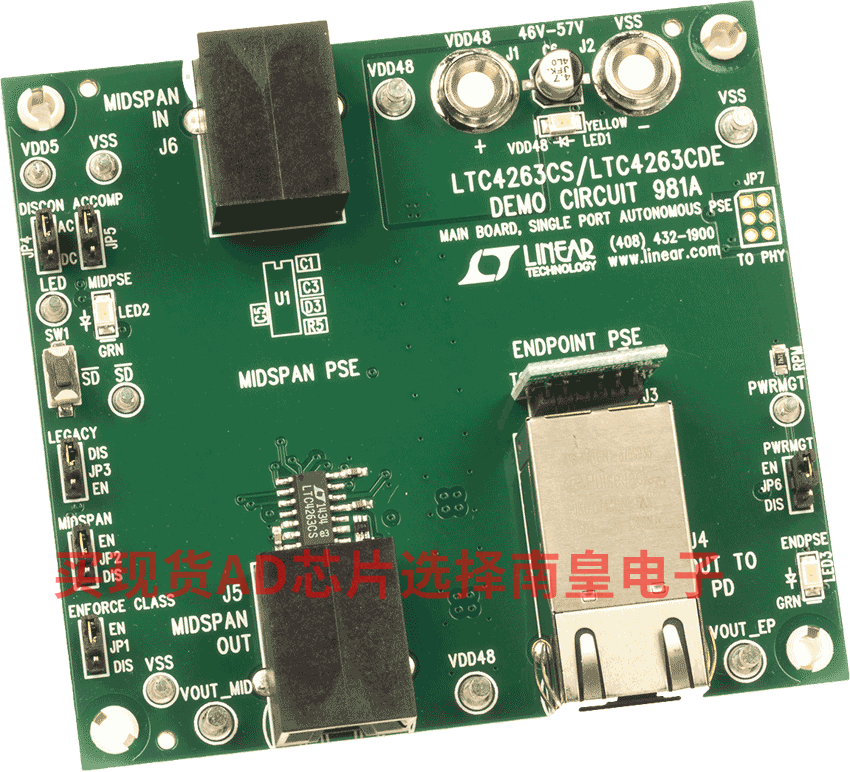

DC981A/B：集成 DC981B 端跨插件的 LTC4263 DC981A 中跨演示板

DC981A/B：兼容 IEEE 802.3af 的单个 PSE 控制器演示板 LTC4263。
