LTC4257的基本参数

制造厂商：AD
产品类别：以太网供电 (PoE) 接口控制器
技术类目：PoE 受电设备 (PD)
功能描述：IEEE 802.3af PD 以太网供电接口控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC4257的产品详情：

LTC4257 为在 IEEE 802.3af 以太网供电 (PoE) 系统中工作的器件提供了完整的签名和电源接口功能。LTC4257 通过将 25k 特征电阻器、分级电流源、具热折返的输入电流限制电路、欠压闭锁以及电源良好信号传输功能全部集成在一个 8 引脚封装中而使受电设备 (PD) 设计得以简化。通过采用一个片内高电压功率 MOSFET，LTC4257 不仅能够为系统设计师降低成本，还可节省电路板的占用空间。

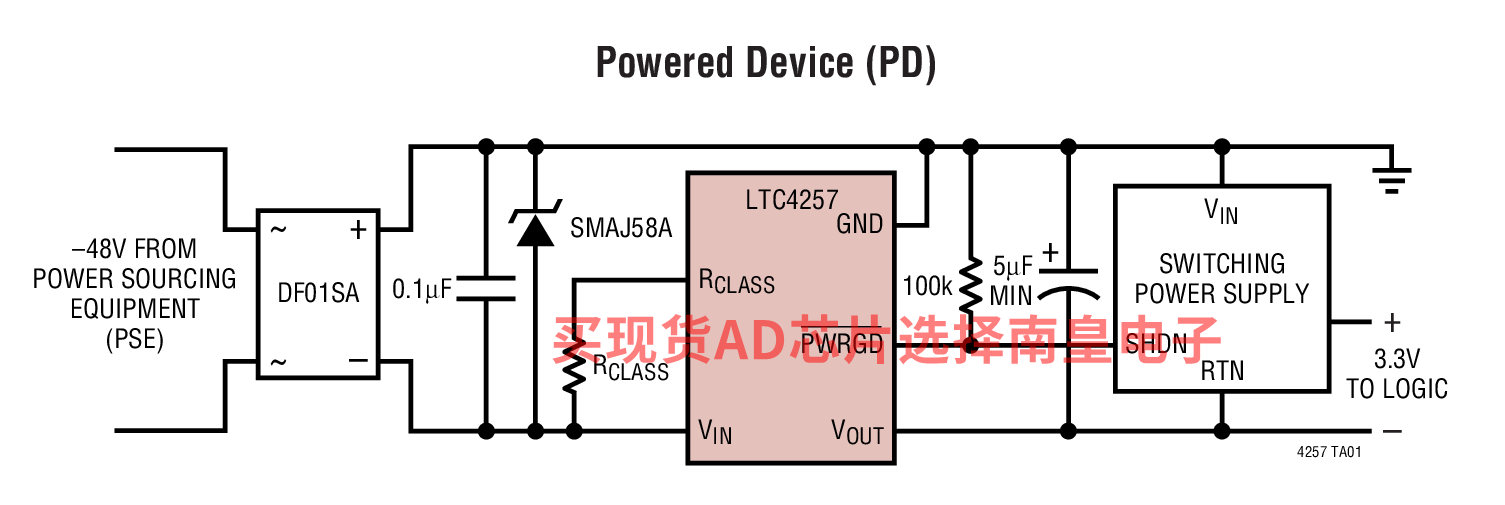

LTC4257 能够直接与凌力尔特的各种 DC/DC 转换器产品相连，以便为 IP 电话、无线接入点及其他 PD 提供一种具成本效益的电源解决方案。另外，凌力尔特还凭借四通道网络电源控制器提供了面向供电设备 (PSE) 应用的解决方案。

LTC4257 采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装。

应用

IP 电话的电源管理
无线接入点
电信电源控制

LTC4257的优势和特点：

用于 IEEE 802.3af 受电设备 (PD) 的完整电源接口端口
片内 100V、400mA 功率 MOSFET
精准的输入电流限值
片内 25k 特征电阻器
可编程分级电流 (Class 0 至 4)
欠压闭锁
智能型热保护
电源良好信号
采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装

LTC4257具体的完整产品型号参数及价格（美元）：

LTC4257CDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：0 to 70C，AD官网报价：1.24（100-499个）；1.05（1000+个）

LTC4257CDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.24（100-499个）；1.05（1000+个）

LTC4257CS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：1.2（100-499个）；1.01（1000+个）

LTC4257CS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：1.2（100-499个）；1.01（1000+个）

LTC4257IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：1.43（100-499个）；1.2（1000+个）

LTC4257IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.43（100-499个）；1.2（1000+个）

LTC4257IS8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：1.39（100-499个）；1.17（1000+个）

LTC4257IS8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.39（100-499个）；1.17（1000+个）
