LTC4249双通道电子断路器(ECB)为一对负载提供独立的过流保护。每个通道具有精密使能输入、电流监控器输出和就绪状态输出。单个电阻可配置ECB阈值。如果任一通道检测到过流状况，相应的断路器会从负载中断开输入。

发生断路器事件后，开漏RDY状态输出会拉低且ECB闩锁。切换使能输入会在1秒冷却周期后将ECB重新开启。冷却关断定时器、过温传感器、短路检测器和浪涌控制器可防止在断路器的安全工作区外工作。

精密使能输入、就绪输出和模拟电流监控器输出允许电压时序控制和闭环偏置电流控制应用。需要时ECB通道可以并联。也可实现负载隔离和反向电流检测应用。

应用

• 5G mMIMO PA阵列保护
• 工业安全
• 状态监控
• 继电器替代方案
• 负载开关

• 高压双 SPST，允许均流
• 5% 准确模拟电流监视器输出
• 可调断路器阈值至 1.2A
• 过滤的 (50μs) 初级 OC 阈值
• 快速 (2μs) 次级 OC 阈值
• 75mΩ 集成开关

• 自动浪涌控制
• 短路保护
• 精密使能输入
• 开漏、就绪状态输出
• 16 引脚 3mm × 3mm LQFN 封装和 12 引脚（跳线）3mm × 4mm LQFN 封装

LTC4249AV-1#PBF，封装：LGA/CASON/CH ARRY SO NO LD，包装形式及数量：托盘，624，工作温度：-40 to 125C，AD官网报价：2.84（100-499个）；2.39（1000+个）

LTC4249AV-2#PBF，封装：LGA/CASON/CH ARRY SO NO LD，包装形式及数量：托盘，624，工作温度：-40 to 125C，AD官网报价：2.84（100-499个）；2.39（1000+个）

LTC4249AV2-1#PBF，封装：20-Terminal LGA (3mm x 4mm x 0.95mm)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：2.84（100-499个）；2.39（1000+个）

LTC4249AV2-2#PBF，封装：20-Terminal LGA (3mm x 4mm x 0.95mm)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：2.84（100-499个）；2.39（1000+个）

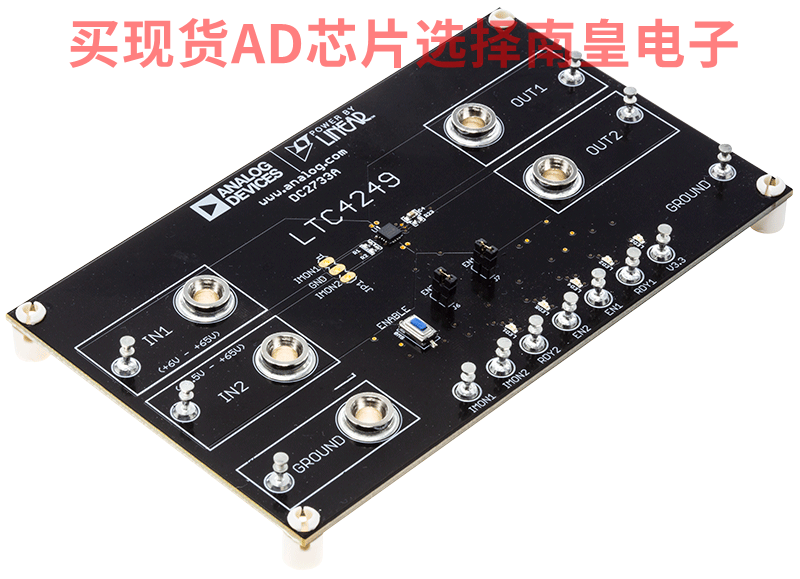

DC2733A：LTC4249 | 集成电流监控器的65V双通道电子断路器

DC2733是LTC4249的演示系统，它是一款集成电流监控器的65V双通道电子断路器。LTC4249提供双通道独立1.2A、75mΩ断路器，可独立运行或一起并行工作。每个断路器通道具有其自己的使能、就绪和IMON引脚。

DC2733演示板可以访问LTC4249的两个通道，包括独立的RDY和IMON输出以及EN输入。IMON引脚上的电阻可设置断路器阈值以及IMON电流转电压增益。该IC从IN1引脚获取电源。
