LTC4245 热插拔 (Hot Swap) 控制器允许在多电源系统 (例如：CompactPCI 或 PCI Express) 中的带电背板上安全地进行电路板的插拔操作。通过采用 4 个外部 N 沟道传输晶体管，能够使电路板的电源电压以一种可调速率和任何期望的顺序斜坡上升。一个 I2C 接口和内置的 ADC 可为每个电源提供电路板电流、电压和故障状态的监视。

该器件具有可调 dI/dt 控制型软起动和浪涌电流折返限制功能。一个双电平定时电路断路器和快速电流限制可保护每个电源免受过流故障的损坏。一个具超时的电源良好输入允许一个下游电源监视器把电路板电源断接。可通过配置使该器件在没有一个 –12V 电源或采用一个附加 3.3V 电源替代 5V 电源时正常运行。

另外，该控制器还具有其他的功能，包括在出现故障时中断主机、在输出电源处于良好状态时发出通知、检测负载板卡的插入以及在接通或关断状态中执行上电操作等。

• 带电电路板插入
• CompactPCI、CompactPCI Express、CompactTCA、PCI Express 系统



• 允许在带电 CompactPCI 或 PCI Express 背板上安全地进行插拔操作
• 8 位 ADC 负责监视电流和电压
• I2C/SMBus 接口
• dI/dt 控制型软起动
• 同时或按序接通
• 用于 ±12V 电源的 ±20V 绝对最大额定值
• 无需外部栅极电容器
• 双电平电路断路器和电流限制功能电路
• 总线预充电输出
• 具超时的电源良好输入
• 在故障发生之后可任选执行锁断或自动重试操作
• 在故障发生之后向主机发出警示信号
• 集成型 LOCAL_PCI_RST# 逻辑电路

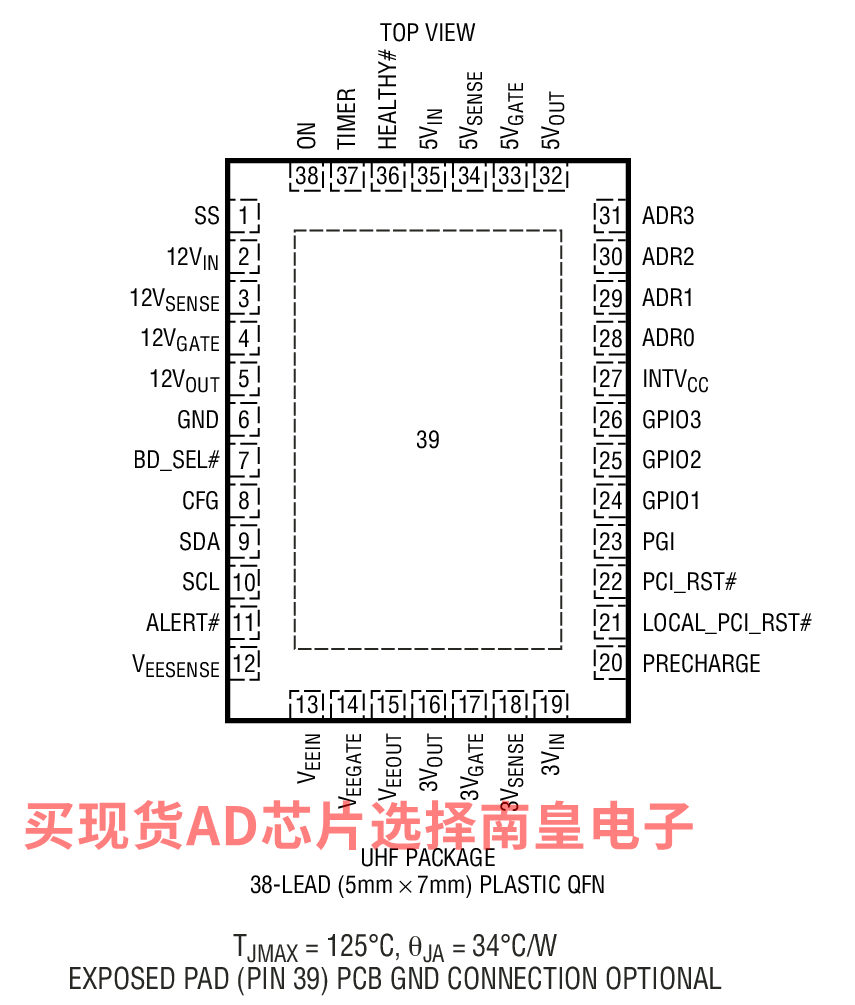

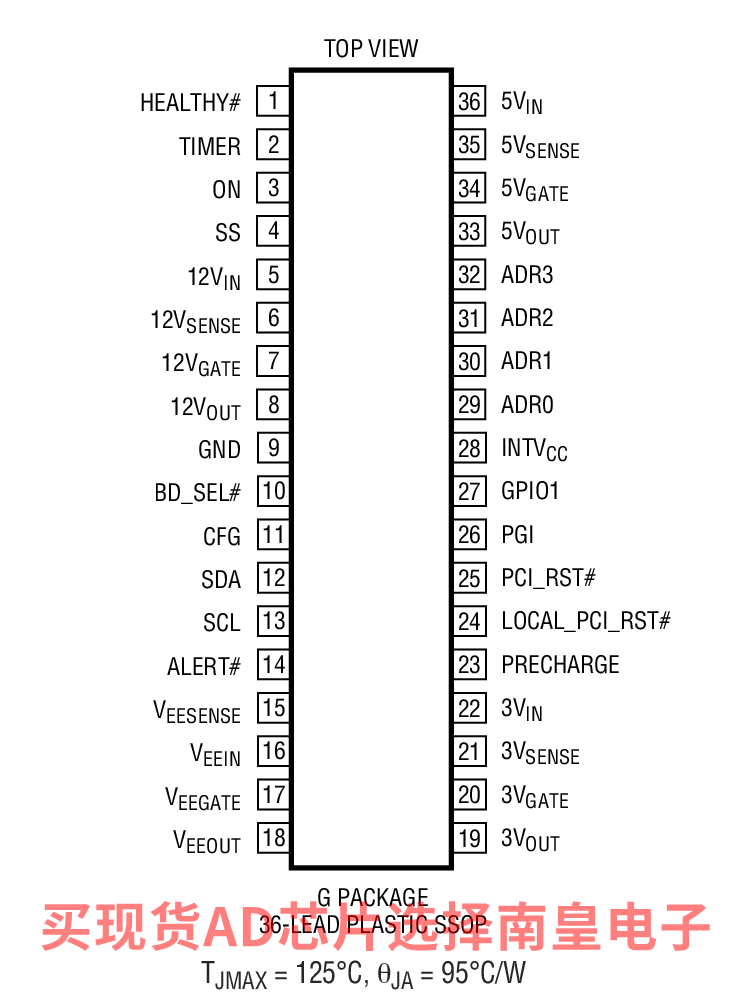

• 36 引脚 SSOP 封装和 38 引脚 (5mm x 7mm) QFN 封装



LTC4245CG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：0 to 70C，AD官网报价：7.28（100-499个）；6.05（1000+个）

LTC4245CG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：7.28（100-499个）；6.05（1000+个）

LTC4245CUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：7.28（100-499个）；6.05（1000+个）

LTC4245CUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：7.28（100-499个）；6.05（1000+个）

LTC4245IG#PBF，封装：36-Lead SSOP，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：9.57（100-499个）；7.96（1000+个）

LTC4245IG#TRPBF，封装：36-Lead SSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：9.57（100-499个）；7.96（1000+个）

LTC4245IUHF#PBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 85C，AD官网报价：9.57（100-499个）；7.96（1000+个）

LTC4245IUHF#TRPBF，封装：38-Lead QFN (5mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.57（100-499个）；7.96（1000+个）

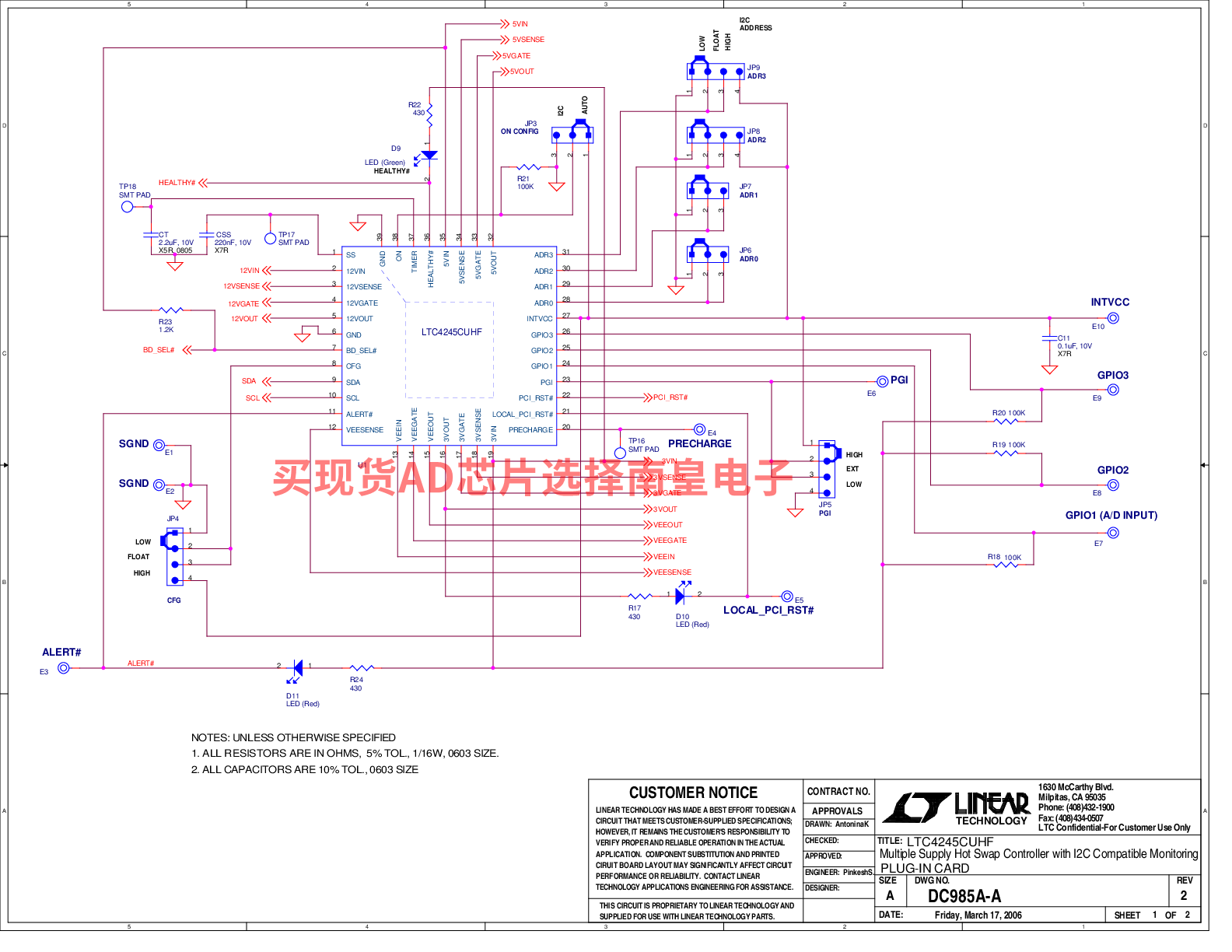

DC985A-A/B：LTC4245 Demoboard: Quad Hot Swap Controller with ADC and I2C (Requires DC590)

DC985A-A/B: Demo Board for the LTC4245 Multiple Supply Hot Swap Controller with I2C Compatible Monitoring.
